Producător: B&B Electronics

Convertor RS232 - buclă curentă - optoizolare-232CLDR

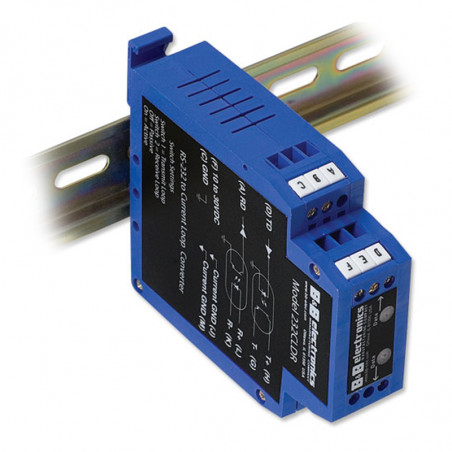

Dispozitivul 232CLDR este o versiune montată pe șină DIN a convertorului RS [232] produs de B [&] B - buclă de curent. Dispozitivul este echipat cu o buclă de transmisie izolată optic 20mA și o buclă de recepție izolată optic 20mA. Fiecare buclă poate fi setată în modul „Activ” sau „Pasiv”. Când este setat pe modul „Activ”, fiecărei bucle este furnizat un curent izolat de 20mA (transmisie și recepție). Pentru a alimenta convertorul și ambele bucle aveți nevoie de o singură sursă de alimentare cu o tensiune de la 10V la 30V DC. Blocul terminal (A) este ieșirea RS-232 OUT (cu 232CLDR), iar blocul terminal (D) este RS-232 IN (până la 232CLDR). 232CLDR poate comunica cu o rată de transfer maximă de 19,2 KBd. Bucla curentă de 20mA este potrivită pentru distanțe de până la 600 de metri cu o rată de date de până la 19,2 KBd datorită interfeței atent concepute. Mai jos sunt prezentate o serie de diagrame care arată diferite modalități de testare și configurare a convertorului 232CLDR.



Mod activ sau pasiv

Convertorul 232CLDR poate fi comutat în modul activ sau pasiv cu ajutorul unui comutator. Figurile 1-4 arată patru moduri diferite de a configura 232CLDR folosind două PC-uri. Pentru a seta SW1 și SW2, deschideți capacul convertorului 232CLDR. Pentru a deschide 232CLDR, scoateți capacul lateral cu o șurubelniță plană. Introduceți lama unei șurubelnițe plate sub capacul pe care este plasată eticheta "Model 232CLDR" și încercați-o. Zăvoarele de acoperire se vor elibera (prinde). Placa de circuit are un comutator segmentat cu două stări.

Tabelele 1 și 2 (respectiv Transmitere și Recepție) prezintă configurația conexiunilor pentru modurile active și pasive. Dacă utilizăm un dispozitiv separat cu o buclă curentă (imprimantă, scară, CNC etc.), trebuie să verificați documentația pentru acest dispozitiv dacă a fost configurat să funcționeze în modul activ sau pasiv. Dacă nu știți dacă dispozitivul funcționează în mod activ sau pasiv, îl puteți verifica cu ușurință cu un voltmetru. Pentru a face acest lucru, setați voltmetrul la curent continuu și puneți un tester pozitiv (roșu) pe ieșirea T + și un tester negativ (negru) pe ieșirea T a dispozitivului cu o buclă de curent. Dacă voltmetrul indică tensiune, dispozitivul este în modul activ. Dacă nu apare nicio tensiune, dispozitivul funcționează în modul pasiv.

  Model: 232CLDR połączenie
Conexiunile portului serial PC [DTE]
Conector serial DB9 masculin .......................................................
Plug 2 - Recepție (intrare)
Plug 3 - Transmitere (ieșire)
Plug 5 - UZ (la sol)
............................................. Linie de transmisie la pământ și
Conector serial masculin DB25


2-Plug-Broadcast (Ieșire)
Plug 3 - Recepție (intrare)
Plug 5 - UZ (la sol)
OFF. Figura 1


Figura 1 arată testul de buclă pentru modelul 232CLDR. Testul verifică dacă dispozitivul 232CLDR funcționează corect. Testul constă în trimiterea unei serii de caractere din portul RS-232 al PC-ului, care va fi trimis înapoi la portul RS-232 al computerului prin 232CLDR.
RS-232 ,
COM Port		     Activ 232CLDR   Pasiv 232CLDR     Port C0M R
S-232
Model: 232CLDR   Model: 232CLDR   Model: 232CLDR
(Ieșire) (Ieșire)
[Enter] [Input]
(împământare) (împământare)


Legarea la pământ a liniilor de transmisie și electricitate

 Comutează 1 [&] 2 PORNIT   Comutează 1 [&] 2 OPRIT Legarea la pământ a liniilor de transmisie și electricitate



Figura 2


Figura 2 prezintă un exemplu de conexiune a două convertoare 232CLDR. Convertorul 232CLDR din stânga este setat pe „activ” și 232CLDR din dreapta este setat pe „pasiv”.



Port C0M RS-232

   232CLDR   232CLDR   Port C0M
RS-232

(Ieșire) (Ieșire)
[Enter] [Input]
(împământare)) (împământare)


Legarea la pământ a liniilor de transmisie și electricitate

 Setări de comutare = Comutare 1 PORNIT [&] Dezactivează 2 în ambele convertoare 232CLDR

Legarea la pământ a liniilor de transmisie și electricitate



Figura 3


Figura 3 este o diagramă de conexiune care prezintă configurația transmisiei „active” și a recepției „pasive” pentru ambele convertoare 232CLDR.



Port C0M RS-232
  232CLDR   232CLDR   Port C0M
RS-232

(Ieșire) (Ieșire)
[Enter] [Input]
(împământare)) (împământare)

Legarea la pământ a liniilor de transmisie și electricitate Setări de comutare = Comutare 1 PORNIT [&] Dezactivează 2 în ambele convertoare 232CLDR Legarea la pământ a liniilor de transmisie și electricitate



Figura 4


Figura 4 este o diagramă de conexiune care prezintă configurația recepției „active” și a transmisiei „pasive” pentru ambele convertoare 232CLDR.



Tabel 1: Difuzare
Tabel 2: Recepție
  SW1 H G J
Activ wt. Nu este conectat Conectați-vă la R + Conectați-vă la R -
Pasiv Wył. Conectați-vă la R + Conectați-vă la R - NC
  SW2 L K M
Activ Wt. Nu este conectat Conectați-vă la T+ Conectați-vă la T-
Pasiv Wył. Conectați-vă la T+ Conectați-vă la T- NC

Aplicații tipice
Figura 5 prezintă o aplicație tipică a soldului cu bucla curentă „activă” și convertorul 232CLDR care lucrează în modul „pasiv”. Unii producători de echilibru vând dispozitive echipate cu o interfață buclă curentă. Soldul poate fi înlocuit cu orice alt dispozitiv cu o buclă curentă „activă”. Figura arată principiul general al conectării unui dispozitiv cu o buclă curentă „activă” (transmis doar) la convertorul 232CLDR (setat în modul „pasiv”).

Port C0M RS-232   Pasiv 232CLDR   Echilibru activ cu bucla curentă

(Ieșire)
[Enter]
(împământare)

Linie de alimentare cu putere p transmisie Comutează 1 [&] 2 OPRIT



Figura 5


Conexiune tipică la sold cu o buclă curentă



Specificatii

Dimensiuni:
25,1 x 78,8 x 105,6 mm
Interval de temperatură:
0 până la 80°C
Zakres wilgotności:
0 până la 95% fără condensare
Tensiunea de alimentare:
+10 până la 30V DC cu 100mA
Rata de transfer
până la 19,2 kbs
Date:

Conectori:
Șuruburile bornelor pentru RS-232 și laturile buclelor curente
Diode LED:
Două LED-uri RED arată direcția fluxului de date
Izolaţie:
Izolare 1000 V CC timp de 1 secundă

Figura 7. Diagrama 232CLDR
