Convertor RS232-RS422/RS485-optoinsulation-485019TB
  • Convertor RS232-RS422/RS485-optoinsulation-485019TB

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: B&B Electronics

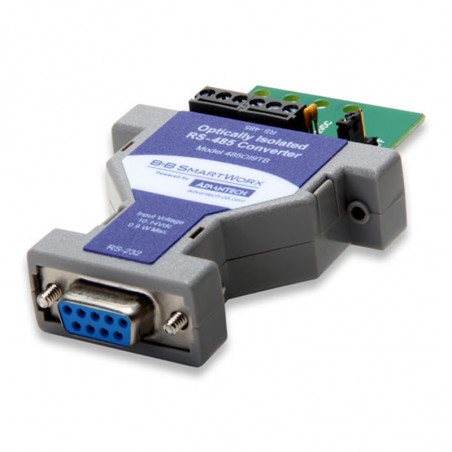

Convertor RS232-RS422/RS485-optoinsulation-485019TB

Dispozitivul 485019TB convertește semnalele RS-232 cu full-duplex asimetric în semnale simetrice full-duplex (4 fire) sau semiplexate (2 fire) RS-485. De asemenea, asigură izolarea optică a liniilor de date 1500 Volts RMS (timp de 1 minut) și legarea la pământ între echipamentele RS-232 și RS-422/485.

Portul RS-232 are un conector feminin DB9S cu mufa 3 (intrare TD) și suport 2 (ieșire RD). Semnalul este, de asemenea, trecut prin el (fișa 5). Portul RS-485 are un conector cu 6 poziții în care sunt marcate intrările de transmisie de date (TD) și recepție de date (RD). Partea convertorului RS-232 își primește puterea de la linia de pregătire a transmisiei DTR (fișa 4) și de la linia de solicitare a transmisiei RTS (fișa 7). Unul sau celălalt trebuie utilizat pentru a alimenta dispozitivul, dar se recomandă utilizarea ambelor. Majoritatea software-ului acceptă automat aceste linii de reconciliere, dar ar trebui să le testați pentru a fi absolut siguri.


Fig 1
Fig 2

Rezistențele Rt sunt opționale, în funcție de lungimea liniei, de viteza de transmisie, etc. Informații suplimentare despre rezistențele de încărcare sunt incluse în Nota B [&] B Electronics privind utilizarea RS-422 / RS-485. Nu este necesar un software special, deoarece controlerul RS-485 este activat de prima transmisie pe partea RS-232 a liniei de date (Pin 3). Fiecare transmisie de pe linia de transmisie a datelor TD păstrează activ controlerul RS-485, deoarece împiedică așteptarea flip-flop-ului monostabil. Transmițătorul este dezactivat la aproximativ 1 ms după ultimul caracter transmis. Nu schimbați această perioadă de așteptare de 1 ms pentru rate de date de 9600 baud sau mai mari. Dacă este necesar să introduceți un timp de așteptare diferit, urmați Tabelul 1. 4850I9TB poate comunica cu viteze de până la 115.2K.

Puteți ecou în poziția „pe” configurează 4850I9TB să funcționeze cu RS-422 sau RS-485 în modul cu patru fire (a se vedea figura 1). Salt ecou în poziția „oprit” configurează 485OI9TB pentru a funcționa cu RS-422 sau RS-485 în (numai) modul cu două fire (vezi figura 2). Un controler RS-485 poate suporta până la 32 de receptoare, ceea ce permite construirea de sisteme mari cu multe puncte finale. Dacă se utilizează rezistențe de sarcină, acestea trebuie așezate la capetele opuse ale sistemului.





Tabel 1
COMPONENTI SCHIMBABILI PENTRU SCHIMBAREA ORAI DE ASTAPARE pentru VITEZA DE TRANSMISIE
Rata Baud. Timp (ms). Rezistor (R12) (om). Condensator (C7) (mF).
300 33,3 330K 0 1
600 16,6 160K 0 1
1200 8,33 820K 0,01
2400 4,16 430K 0,01
4800 2,08 200K 0,01
9600 1,04 100K 0,01
19200 0,52 56K 0,01
38400 0,26 27K 0,01
57600 0,176 16K 0,01
115200 0,0868 8,2K 0,01

Standardul RS-485 nu specifică tipul de cablu sau lungimea maximă a liniei. Cu toate acestea, un standard RS-422 foarte similar recomandă utilizarea a 24 de fire de telefon AWG cu perechi răsucite cu o capacitate de șunt electric de 16 picofaradi pe picior, la distanțe care nu depășesc 1200 de metri. Polaritatea celor două linii RS-485 trebuie să fie corectă. Când nu sunt trimise date, linia RS-232 ar trebui să fie negativă, iar terminalul „A” RS-485 ar trebui să fie negativ pentru terminalul „B”. Dacă echipamentul instalat folosește schema de marcaj "+" și "-", în cele mai multe cazuri, linia "A" va fi conectată la "-", iar linia "B" va fi "+".

DECLARAȚIA CE DE CONFORMITATE
Numele producătorului:       B [&] B Electronics Manufacturing Company
Adresa producătorului:           P.O. Caseta 1040
707 Dayton Road
Ottawa, IL 61350 SUA
Numere model:                   4850I9TB
Descriere:                                                     Convertor RS-232 izolat optic în RS-422/485
Tip:                                                         Echipament industrial ușor ITE
Directive aplicate ale Consiliului:     89/336 / CEE
Standarde:                                               EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)


mai puțin
