COUPLIX- fire termocuple
  • COUPLIX- fire termocuple

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

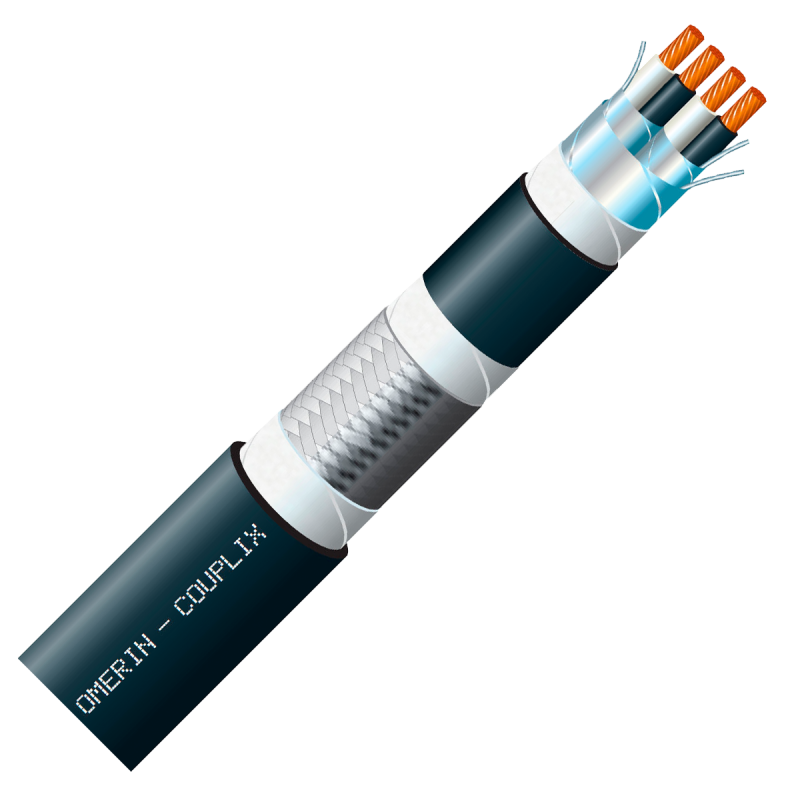

COUPLIX- fire termocuple

Desen Simbolul termocuplei Referințe de izolare
COUPLIX		 Izolație Temperatura de izolare pentru funcționare continuă
Fire Invelis

T, J, E, K, N

MY2-Y2
M6-6
M5-5

 PCV 105°
FEP
PFA		 PCV105°
FEP
PFA		 -30 până la+105°C
-190 până la+205°C
-190 până la+260°C

T, J, E, K, N

MV-VS

 fibra de sticla fibra de sticla -60 până la+300°C

MV-VS-R

 fibra de sticla la temperatura ridicata fibra de sticla la temperatura ridicata -60 până la+400°C

E, K, N

MSI-SI
MNX-NX

 fibra de siliciu   fibra de aluminosilicat

fibra de siliciu
fibra de aluminosilicat

 0 până la+1000°C
0 până la+1200°C

T, J, E, K, N

MK-K

 poliimid  poliimid -190 până la+350°C

T, J, E, K, N





BIM-Y 2 BGM-Y2 BEM-Y2

 PCV 105°C
PCV 105°C
PCV 105°C

împletitură din oțel inoxidabil
împletitură din oțel zincat
împletitură de cupru albă

 -30 până la+ 105°C

BIM-FEP
BGM-FEP
BEM-FEP

 FEP
FEP
FEP		 împletitură din oțel inoxidabil
împletitură din oțel zincat
împletitură de cupru albă		 -190 până la+ 205°C

BIM-PFA

 PFA împletitură din oțel inoxidabil -190 până la+260°C

T, J, E, K, N





BIMY2-Y2
BGMY2-Y2
BEMY2-Y2

 PCV 105°C
PCV 105°C
PCV 105°C

PVC 105 ° C   / oțel inoxidabil împletit
  PVC 105 ° C   / oțel galvanizat împletit
  PVC 105 ° C   / cupru alb alb împletit

 -30 până la+105°C

BIM6-6
BGM6-6
BEM6-6

 FEP
FEP
FEP

FEP / împletitură din oțel inoxidabil
FEP / împletitură din oțel zincat
FEP / cupru alb alb împletit

 -190 până la+205°C

BIM5-5

 PFA Împletitură din PFA / inox -190 până la+260°C

T, J, E, K, N





BIMV-VS BGMV-VS

fibra de sticla
fibra de sticla

fibra de sticla / impletitura din otel inoxidabil
fibra de sticla / impletitura, otel galvanizat

 -60 până la+300°C

BEMV-VS

 fibra de sticla fibră de sticlă / cupru înălbit împletit -60 până la+250°C

BIMV-VS-R

 fibra de sticla la temperatura ridicata

temperatură înaltă   fibră de sticlă   împletitură din oțel inoxidabil

 -60 până la+400 °C

MIEZURI CONDUCTIVE
Secțiune
[mm2]		 AWG Numărul de fire x diametrul [mm]
0,03 32 1 x 0,20
0,05 30 1 x 0,25
0,07 28 1 x 0,30
0,20 24 1 x 0,50
0,22 24 7 x 0,20
0,22 24 3 x 0,30
0,34 22 1 x 0,65
0,34 22 5 x 0,30
0,50 20 1 x 0,80
0,50 20 7 x 0,30
0,50 20 16x0,20
0.75 - 11 x 0.30
1 18 14 x 0.30
1.34 16 19 x 0.30
1.5 - 21 x 0.30
2 14 1 x 1.60


Secțiuni transversale (construcție)
Referință de izolare Forma cablului 2 x 0,03mm2
(1/0,20mm)		 2 x 0,07mm2
(1/0,30mm)		 2 x 0,20mm2
(1/0,50mm)		 2 x 0,22mm2
(7/0,20mm)		 2 x 0,5mm
(1/0,80mm)		 2 x 0.5 mm² (7/0.30 mm)

MY2-Y2

 okrągły 3.0 3.2 3.6 3.8 4.6 4.8

M6-6

 płaski 1.1 x 1.7 1.1 x 1.8 1.3 x 2.2 1.4 x 2.4 1.8 x 3.1 2.0 x 3.4

M5-5

 płaski 1.1 x 1.7 1.1 x 1.8 1.3 x 2.2 1.4 x 2.4 1.8 x 3.1 2.0 x 3.4

MV-VS

 płaski 1.2 x 1.8 1.3 x 2.0 1.5 x 2.4 1.6 x 2.6 1.8 x 3.2 2.0 x 3.6

MV-VS-R

 płaski 1.2 x 1.8 1.3 x 2.0 1.5 x 2.4 1.6 x 2.6 1.8 x 3.2 2.0 x 3.6

MSI-SI

 płaski 1.4 x 1.8 1.6 x 2.2 1.9 x 2.8 2.0 x 2.9 2.2 x 3.3 2.4 x 3.6

MNX-NX

 płaski 1.8 x 2.4 1.9 x 2.6 2.1 x 3.0 2.2 x 3.3 2.4 x 3.6 2.6 x 3.9

MK-K

 płaski 0.7 x 1.0 0.8 x 1.2 1.1 x 1.6 1.2 x 2.0 1.5 x 2.4 1.6 x 2.6

Opțiuni

  • alte secțiuni - consultați-ne
  • alte tipuri de izolație - consultați-ne
  • alte termocuple [R, S, B, C, A] - consultați-ne
  • toleranțe pirometrice speciale - consultați-ne



Exemplu de desemnareprzewód do termopary oznaczenie

1 - Desemnare rezervată de OMERIN
2 - Simbolul termoparului
3 - Referință de izolare
4 - Forma cablului
    - rotund (fire răsucite)
    - plat (aranjament paralel)
5 - Standarde utilizate în codul de culoare
6 - Numărul de fire = 2 reguli:
    - un fir plus
    - un fir negativ
7 - Secțiune centrală în mm2 sau AWG
8 - Numărul de fire
9 - Diametrul fiecărui fir [în mm] sau în AWG


mai puțin
