Producător: Eaton / CEAG

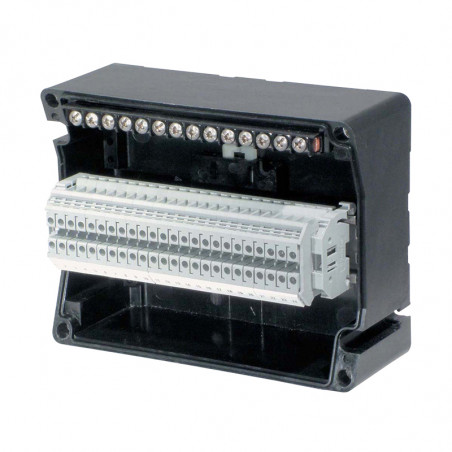

Cutii de borne cu GHG universal

Tipul de protecție Ex-e / Ex-i

Versiune de măsurare și control din plastic pentru zonele 1, 2, 21 și 22


Conectarea dispozitivelor

Casetele terminale au fost concepute pentru măsurarea și controlul uzurii în aplicațiile Ex-e și Ex-i. Acestea sunt utilizate ca conector între cablul principal de expediție și cablurile din câmp. În plus, ele pot fi, de asemenea, folosite pentru a conecta direct întrerupătoare și senzori. Noile cutii de borne pentru instalarea instrumentelor sunt disponibile în 5 dimensiuni, de la 6 la maxim 60 de terminale de conectare. O carcasă interioară opțională protejează conexiunile cablurilor de date de câmpurile de radiații externe. Alegerea dintre șuruburile și terminalele cu șurub (fără șurub) pentru cablurile cu o singură și mai multe fire permite inginerilor să aleagă tipul de conexiune cel mai potrivit pentru aplicarea lor.

Instalare ușoară

Sistemul de instalare CEAG oferă o modalitate economică de montare a cutiilor de borne pe pereți, conducte și armături. Casetele terminale sunt potrivite pentru utilizarea cu glande de cablu simple sau multiple. Datorită casetelor terminale CEAG, este posibilă utilizarea potențialelor separate, cum ar fi cablurile grilei de protecție sau cablurile PE / PA pentru barele de conectare PE conectate. Șinele de fixare permit accesul fără cablu. Flanșele de fixare fiabile din plastic presat sau metal oferă multe posibilități de utilizare. Designul optimizat asigură o suprafață mare de foraj. Poate fi echipat cu un număr adecvat de glande din plastic sau același număr de glande metalice.

CARACTERISTICI:

  • Economii definitive de costuri cu sistemul de instalare CEAG
  • Standard de siguranță IP66
  • Terminale de conectare ușor accesibile
  • Prindeți pe gulere
  • Faceți clic pe șinele de prindere
  • Acoperire internă pentru protecție CEM la cerere

Pentru a vă ajuta să alegeți terminalul sau caseta de conectare, veți găsi toate datele de bază care sunt necesare în tabelul de mai jos. Folosind tabelul de mai jos puteți selecta și configura boxele de terminal. Tabelul „Numărul maxim de terminale” se bazează pe condițiile mecanice ale carcasei, precum lungimea șinei de montare și înălțimea bornelor. Se bazează pe tipuri de terminal utilizate frecvent, cum ar fi Phoenix © sau Wago ©. Numărul admisibil de terminale în conformitate cu certificatul de examinare de tip trebuie verificat în fiecare caz în parte, pe baza tabelelor de încărcare curente din instrucțiunile de exploatare.
Folosind aria de foraj maximă, diametrul interferenței firelor și tabelelor de intrare a cablurilor și numărul necesar de borne, puteți alege cutia de borne potrivită pentru aplicația dvs. Cutii de borne pot fi, de asemenea, prevăzuți (la cerere) cu flanșe de alamă și conexiuni de împământare externe.


Date tehnice

Număr maxim de terminale cu pentru certificare
Tip Secțiune transversală a terminalului în mm²
  2,5 4 6 10 16 25 35
GHG 791 01 6 6 – – – – –
GHG 791 02 12 10 7 – – – –
GHG 731 11 16 14 10 8 8 – –
GHG 731 12 24 24 18 18 14 – –
GHG 721 00 26 22 17 13 11 – –
GHG 721 10 48 40 30 24 20 – –
GHG 744 01 40 33 25 20 17 17 –
GHG 745 02 2 x 41 2 x 34 2 x 26 2 x 20 17 17 14
GHG 746 03 2 x 94 2 x 78 2 x 59 2 x 47 40 40 32
GHG 749 04 2 x 148 2 x 124 2 x 94 2 x 75 63 63 51






Șinele terminale
Tip Lungimea șinei
GHG 791 01 40 mm
GHG 791 02 95 mm
GHG 731 11 107 mm
GHG 731 12 169 mm
GHG 721 00 140 mm
GHG 721 10 262 mm
GHG 744 01 230 mm
GHG 745 02 2 x 235 mm
GHG 746 03 2 x 510 mm
GHG 749 04 2 x 795 mm


Dimensiuni
Tip Lățimea x lungimea x înălțimea
GHG 791 01 100 mm x 81 mm x 61 mm
GHG 791 02 113 mm x 117 mm x 73 mm
GHG 731 11 120 mm x 140 mm x 95 mm
GHG 731 12 182 mm x 140 mm x 95 mm
GHG 721 00 165 mm x 165 mm x 131 mm
GHG 721 10 285 mm x 165 mm x 143 mm
GHG 744 01 271 mm x 134 mm x 136 mm
GHG 745 02 271 mm x 271 mm x 136 mm
GHG 746 03 544 mm x 271 mm x 136 mm
GHG 749 04 817 mm x 271 mm x 136 mm

Spațiu necesar pentru cabluri și prize de cablu
Tip Cutie de umplutură din plastic Glanda metalică
M12 Ø 19 mm Ø 21 mm
M16 Ø 25 mm Ø 21 mm
M20 Ø 31 mm Ø 26,5 mm
M25 Ø 37 mm Ø 33 mm
M32 Ø 46 mm Ø 45,1 mm
M40 Ø 56 mm Ø 53 mm
M50 Ø 68 mm Ø 60,5 mm
M63 Ø 84 mm Ø 80 mm
max. Suprafață de burghiu
Tip Lățimea x înălțimea
GHG 791 01 80 mm x 45 mm
GHG 791 02 93 mm x 57 mm
GHG 731 11 95 mm x 75 mm
GHG 731 12 144 mm x 75 mm
GHG 721 00 132 mm x 91 mm
GHG 721 10 252 mm x 95 mm
GHG 744 01 238 mm x 134 mm
GHG 745 02 238 mm x 134 mm
GHG 746 03 (2x) 238 mm x 134 mm
GHG 749 04 (3x) 238 mm x 134 mm
Flange 1 70,5 mm x 48,5 mm
Flange 2 204 mm x 72,5 mm


GHG 791 01 la 6 terminale / GHG 791 02 la 12 terminale


Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Clasa de protecție:
Grad de protecție conform EN 60529:
Material carcasa:
Culoarea carcasei:

II 2 G Ex e IIC T5 / T6 Gb
II 2 D Ex tb IIIC T80 ° C Db
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 40 ° C (opțiune)
690 V.
și
IP66
poliamidă
negru
GHG 791 01
GHG 791 02


GHG 731 terminale 11 la 16 / GHG 731 12 la 24 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G Ex e II T6 / Ex ia IIC T6
II 2D IP66 T58 ° C
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 40 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliamidă
negru
GHG 731 11
GHG 731 1


Dimensiuni



GHG 721 00 la 26 terminale / GHG 721 10 la 48 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

D II 2 G Ex e IIC T5 / T6 Gb
D II 2 D Ex tb IIIC T80 ° C Db
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


GHG 744 01 la 40 terminale / GHG 745 02 la 82 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G EEx e II T6 / EEx ia IIC T6
II 2D IP66 T80 ° C
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


Dimensiuni



GHG 746 03 - 188 terminale / GHG 749 04 - 296 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G EEx e II T6 / EEx ia IIC T6
II 2D IP66 T80 ° C
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


Dimensiuni


Tabelul comenzii:

Grup de produs Subgrupa produs Descriere Nr. produs
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 749 04 3 x kołnierz z tworzywa sztucznego GHG7490401R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 746 03 2 x kołnierz z tworzywa sztucznego GHG7460301R0002
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 749 04 3 x kołnierz z tworzywa sztucznego GHG7490401R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 744 01 bez wiercenia GHG7440101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 bez wiercenia GHG7450201R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/8 x M32 GHG7450201R0012
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/30 x M16 GHG7450201R0014
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/24 x M20 GHG7450201R0015
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/24 x M20 GHG7450201R0021
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/8 x M32 GHG7450201R0016
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0017
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/30 x M16 GHG7450201R0018
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/24 x M20 GHG7450201R0020
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/24 x M20 GHG7450201R0022
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 744 01 bez wiercenia GHG7440101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 bez wiercenia GHG7210001R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/3 x M32 GHG7210001R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/3 x M32 GHG7210001R0006
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/12 x M20 GHG7210001R0007
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/12 x M20 GHG7210001R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/3 x M32 GHG7210001R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/12 x M20 GHG7210001R0011
Puszki połączeniowe i końcowe Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/12 x M20 GHG7210001R0012
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 bez wiercenia GHG7211001R0003
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/6 x M32 GHG7211001R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 1 x M40/24 x M20 GHG7211001R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40 /24 x M20 GHG7211001R0015
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/6 x M32 GHG7211001R0017
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 1 x M40/24 x M20 GHG7211001R0018
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/24 x M20 GHG7211001R0019
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 bez wiercenia/1 x Ex-e*/UK 3 N/7 x PE GHG7311102R0531
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 bez wiercenia/14 x Ex-e/UK 5 N/7 x PE GHG7311102R1088
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 4 x M25/16 x Ex-e/UK 3 N/7 x PE GHG7311102R1485
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 bez wiercenia/1 x Ex-e1)/UK 3 N/14 x PE GHG7311202R0387
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 bez wiercenia/24 x Ex-e/UK 5 N/14 x PE GHG7311202R0976
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 6 x M25/28 x Ex-e/UK 3 N/14 x PE GHG7311202R1345
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/1 x M25 drillings GHG7910101R0003
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M25 GHG7910101R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/2 x M12 GHG7910101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M12 GHG7910101R0006
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M25 GHG7910101R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/2 x M12 GHG7910101R0009
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M12 GHG7910101R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 02 1 x M25/1 x M12 GHG7910201R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/1 x M32 GHG7910201R0009
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 02 1 x M25/4 x M12 GHG7910201R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/4 x M12 GHG7910201R0011
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/1 x M32 GHG7910201R0013
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Tipul de protecție Ex-e / Ex-i

Versiune de măsurare și control din plastic pentru zonele 1, 2, 21 și 22


Conectarea dispozitivelor

Casetele terminale au fost concepute pentru măsurarea și controlul uzurii în aplicațiile Ex-e și Ex-i. Acestea sunt utilizate ca conector între cablul principal de expediție și cablurile din câmp. În plus, ele pot fi, de asemenea, folosite pentru a conecta direct întrerupătoare și senzori. Noile cutii de borne pentru instalarea instrumentelor sunt disponibile în 5 dimensiuni, de la 6 la maxim 60 de terminale de conectare. O carcasă interioară opțională protejează conexiunile cablurilor de date de câmpurile de radiații externe. Alegerea dintre șuruburile și terminalele cu șurub (fără șurub) pentru cablurile cu o singură și mai multe fire permite inginerilor să aleagă tipul de conexiune cel mai potrivit pentru aplicarea lor.

Instalare ușoară

Sistemul de instalare CEAG oferă o modalitate economică de montare a cutiilor de borne pe pereți, conducte și armături. Casetele terminale sunt potrivite pentru utilizarea cu glande de cablu simple sau multiple. Datorită casetelor terminale CEAG, este posibilă utilizarea potențialelor separate, cum ar fi cablurile grilei de protecție sau cablurile PE / PA pentru barele de conectare PE conectate. Șinele de fixare permit accesul fără cablu. Flanșele de fixare fiabile din plastic presat sau metal oferă multe posibilități de utilizare. Designul optimizat asigură o suprafață mare de foraj. Poate fi echipat cu un număr adecvat de glande din plastic sau același număr de glande metalice.

CARACTERISTICI:

  • Economii definitive de costuri cu sistemul de instalare CEAG
  • Standard de siguranță IP66
  • Terminale de conectare ușor accesibile
  • Prindeți pe gulere
  • Faceți clic pe șinele de prindere
  • Acoperire internă pentru protecție CEM la cerere

Pentru a vă ajuta să alegeți terminalul sau caseta de conectare, veți găsi toate datele de bază care sunt necesare în tabelul de mai jos. Folosind tabelul de mai jos puteți selecta și configura boxele de terminal. Tabelul „Numărul maxim de terminale” se bazează pe condițiile mecanice ale carcasei, precum lungimea șinei de montare și înălțimea bornelor. Se bazează pe tipuri de terminal utilizate frecvent, cum ar fi Phoenix © sau Wago ©. Numărul admisibil de terminale în conformitate cu certificatul de examinare de tip trebuie verificat în fiecare caz în parte, pe baza tabelelor de încărcare curente din instrucțiunile de exploatare.
Folosind aria de foraj maximă, diametrul interferenței firelor și tabelelor de intrare a cablurilor și numărul necesar de borne, puteți alege cutia de borne potrivită pentru aplicația dvs. Cutii de borne pot fi, de asemenea, prevăzuți (la cerere) cu flanșe de alamă și conexiuni de împământare externe.


Date tehnice

Număr maxim de terminale cu pentru certificare
Tip Secțiune transversală a terminalului în mm²
  2,5 4 6 10 16 25 35
GHG 791 01 6 6 – – – – –
GHG 791 02 12 10 7 – – – –
GHG 731 11 16 14 10 8 8 – –
GHG 731 12 24 24 18 18 14 – –
GHG 721 00 26 22 17 13 11 – –
GHG 721 10 48 40 30 24 20 – –
GHG 744 01 40 33 25 20 17 17 –
GHG 745 02 2 x 41 2 x 34 2 x 26 2 x 20 17 17 14
GHG 746 03 2 x 94 2 x 78 2 x 59 2 x 47 40 40 32
GHG 749 04 2 x 148 2 x 124 2 x 94 2 x 75 63 63 51






Șinele terminale
Tip Lungimea șinei
GHG 791 01 40 mm
GHG 791 02 95 mm
GHG 731 11 107 mm
GHG 731 12 169 mm
GHG 721 00 140 mm
GHG 721 10 262 mm
GHG 744 01 230 mm
GHG 745 02 2 x 235 mm
GHG 746 03 2 x 510 mm
GHG 749 04 2 x 795 mm


Dimensiuni
Tip Lățimea x lungimea x înălțimea
GHG 791 01 100 mm x 81 mm x 61 mm
GHG 791 02 113 mm x 117 mm x 73 mm
GHG 731 11 120 mm x 140 mm x 95 mm
GHG 731 12 182 mm x 140 mm x 95 mm
GHG 721 00 165 mm x 165 mm x 131 mm
GHG 721 10 285 mm x 165 mm x 143 mm
GHG 744 01 271 mm x 134 mm x 136 mm
GHG 745 02 271 mm x 271 mm x 136 mm
GHG 746 03 544 mm x 271 mm x 136 mm
GHG 749 04 817 mm x 271 mm x 136 mm

Spațiu necesar pentru cabluri și prize de cablu
Tip Cutie de umplutură din plastic Glanda metalică
M12 Ø 19 mm Ø 21 mm
M16 Ø 25 mm Ø 21 mm
M20 Ø 31 mm Ø 26,5 mm
M25 Ø 37 mm Ø 33 mm
M32 Ø 46 mm Ø 45,1 mm
M40 Ø 56 mm Ø 53 mm
M50 Ø 68 mm Ø 60,5 mm
M63 Ø 84 mm Ø 80 mm
max. Suprafață de burghiu
Tip Lățimea x înălțimea
GHG 791 01 80 mm x 45 mm
GHG 791 02 93 mm x 57 mm
GHG 731 11 95 mm x 75 mm
GHG 731 12 144 mm x 75 mm
GHG 721 00 132 mm x 91 mm
GHG 721 10 252 mm x 95 mm
GHG 744 01 238 mm x 134 mm
GHG 745 02 238 mm x 134 mm
GHG 746 03 (2x) 238 mm x 134 mm
GHG 749 04 (3x) 238 mm x 134 mm
Flange 1 70,5 mm x 48,5 mm
Flange 2 204 mm x 72,5 mm


GHG 791 01 la 6 terminale / GHG 791 02 la 12 terminale


Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Clasa de protecție:
Grad de protecție conform EN 60529:
Material carcasa:
Culoarea carcasei:

II 2 G Ex e IIC T5 / T6 Gb
II 2 D Ex tb IIIC T80 ° C Db
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 40 ° C (opțiune)
690 V.
și
IP66
poliamidă
negru
GHG 791 01
GHG 791 02


GHG 731 terminale 11 la 16 / GHG 731 12 la 24 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G Ex e II T6 / Ex ia IIC T6
II 2D IP66 T58 ° C
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 40 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliamidă
negru
GHG 731 11
GHG 731 1


Dimensiuni



GHG 721 00 la 26 terminale / GHG 721 10 la 48 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

D II 2 G Ex e IIC T5 / T6 Gb
D II 2 D Ex tb IIIC T80 ° C Db
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


GHG 744 01 la 40 terminale / GHG 745 02 la 82 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G EEx e II T6 / EEx ia IIC T6
II 2D IP66 T80 ° C
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


Dimensiuni



GHG 746 03 - 188 terminale / GHG 749 04 - 296 terminale

Date tehnice

Marcarea în conformitate cu 94/9 / CE (ATEX):

Certificat de examinare CE de tip:
Certificatul de conformitate IECEx:
Marcarea conform IECEx:

Temperatura ambiantă admisă:

Tensiune nominală:
Curent nominal:
Clasa de protecție:
Grad de protecție conform EN 60529:
Materialul carcasei
Culoarea carcasei:

II 2G EEx e II T6 / EEx ia IIC T6
II 2D IP66 T80 ° C
PTB 99 ATEX 1044
IECEx BKI 07.0023
Ex ed ia / ib m [ia / ib] IIC T4 - T6
Ex tD A21 IP66 T80 ° C
-20 ° C până la + 40 ° C
-55 ° C până la + 55 ° C (opțiune)
690 V.
depinde de clemele montate
și
IP66
poliester armat cu fibra de sticla
negru
GHG 731 11
GHG 731 1


Dimensiuni


Tabelul comenzii:

Grup de produs Subgrupa produs Descriere Nr. produs
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 749 04 3 x kołnierz z tworzywa sztucznego GHG7490401R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 746 03 2 x kołnierz z tworzywa sztucznego GHG7460301R0002
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 749 04 3 x kołnierz z tworzywa sztucznego GHG7490401R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 744 01 bez wiercenia GHG7440101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 bez wiercenia GHG7450201R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/8 x M32 GHG7450201R0012
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/30 x M16 GHG7450201R0014
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/24 x M20 GHG7450201R0015
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/24 x M20 GHG7450201R0021
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/8 x M32 GHG7450201R0016
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0017
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/30 x M16 GHG7450201R0018
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/24 x M20 GHG7450201R0020
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 745 02 1 x M50/24 x M20 GHG7450201R0022
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 745 02 1 x M50/30 x M16 GHG7450201R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 744 01 bez wiercenia GHG7440101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 bez wiercenia GHG7210001R0001
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/3 x M32 GHG7210001R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/3 x M32 GHG7210001R0006
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/12 x M20 GHG7210001R0007
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/12 x M20 GHG7210001R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/3 x M32 GHG7210001R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 00 1 x M32/12 x M20 GHG7210001R0011
Puszki połączeniowe i końcowe Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 00 1 x M32/12 x M20 GHG7210001R0012
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 bez wiercenia GHG7211001R0003
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/6 x M32 GHG7211001R0013
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 1 x M40/24 x M20 GHG7211001R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40 /24 x M20 GHG7211001R0015
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/6 x M32 GHG7211001R0017
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 721 10 1 x M40/24 x M20 GHG7211001R0018
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 721 10 1 x M40/24 x M20 GHG7211001R0019
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 bez wiercenia/1 x Ex-e*/UK 3 N/7 x PE GHG7311102R0531
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 bez wiercenia/14 x Ex-e/UK 5 N/7 x PE GHG7311102R1088
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 11 4 x M25/16 x Ex-e/UK 3 N/7 x PE GHG7311102R1485
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 bez wiercenia/1 x Ex-e1)/UK 3 N/14 x PE GHG7311202R0387
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 bez wiercenia/24 x Ex-e/UK 5 N/14 x PE GHG7311202R0976
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 731 12 6 x M25/28 x Ex-e/UK 3 N/14 x PE GHG7311202R1345
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/1 x M25 drillings GHG7910101R0003
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M25 GHG7910101R0004
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/2 x M12 GHG7910101R0005
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M12 GHG7910101R0006
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M25 GHG7910101R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 01 1 x M25/2 x M12 GHG7910101R0009
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 01 1 x M25/1 x M12 GHG7910101R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 02 1 x M25/1 x M12 GHG7910201R0008
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/1 x M32 GHG7910201R0009
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-e 791 02 1 x M25/4 x M12 GHG7910201R0010
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/4 x M12 GHG7910201R0011
Cutii de joncțiune și capăt Cutii terminale universale din plastic Skrzynka zaciskowa Ex-i 791 02 1 x M25/1 x M32 GHG7910201R0013
mai puțin
Citeste mai mult
Comentarii (0)
