Producător: TEP Ex

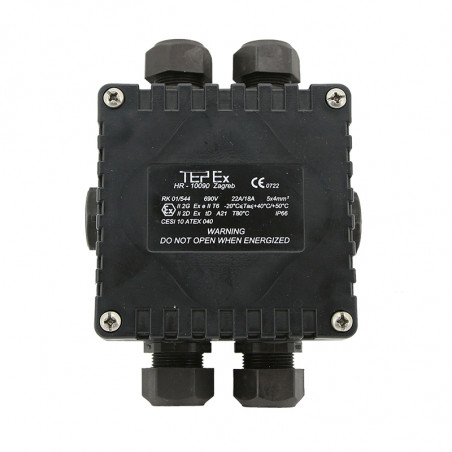

Cutii de jonctiune RK EX din poliamida / configuratie standard

Cutii de joncțiune RK EX din poliamidă / configurație standard


Date tehnice

Material: PA poliamidă întărită cu fibră de sticlă
Culoare: Negru, RAL 9005
Grad de protecție: IP66
Sigiliu: silicon
Șuruburi: oțel inoxidabil
Temperatura de lucru:

-20 ° C - + 40 ° C sau + 50 ° C
-40 ° C - + 50 ° C cu glande speciale de cablu
-40 ° C - + 70 ° C pentru Exi, cu glande speciale de cablu
Certificat: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80°C
Parametri electrici ai conectorilor: RK01/744,RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40C 22A
Ta ⇐ 40C 18A
Ta ⇐ 40C 20A, Ta ⇐ 50C 16A
Ta ⇐ 40C 25A, Ta ⇐ 50C 20A
1,5 mm2 – 16A, 2,5 mm2 – 20A, 4 mm2 – 25A, 6 mm2 – 32A
Domenii de accelerare a glandelor: M25 – cablu Ø 6-15 mm, M32 – cablu Ø 21-21 mm


Dimensiuni




Detalii despre comandă


Tip Desen Glande Numărul de conectori de șină Secțiunea transversală a sârmei
RK 01/514

Presă de cablu 4 x M25
pentru cablu Ø6-15mm,
2 x capac M25

 5 - 1 x 4 mm2
(L1, L2, L3, N, PE)		 1 x 0,5...4 mm2
2 x 0,5...2,5 mm2
RK 01/514 Ex I 15 - 1 x 4 mm2
(niebieski 1-5)
RK 01/516 5 - 1 x 6 mm2
(L1, L2, L3, N, PE)		 1 x 1,5...6 mm2
2 x 1,5...4 mm2
RK 01/544

Presă de cablu 6 x M25
pentru cablu Ø6-15mm

 5 - 4 x 4 mm2 4 x 4 mm2
6 x 2,5 mm2
1 x 4 mm2 + 2 x 2,5 mm2 + 3 x 1,5 mm2
1 x 4 mm2 + 5 x 1,5 mm2
2 x 4 mm2 + 3 x 2,5 mm2
RK 01/744 7 - 4 x 4 mm2
RK 01/544-E

2 x M32
garnituri de cablu pentru cablu armat
Ø 23-32mm
4 x M25
garnituri de cablu pentru cablu armat
Ø 17-23mm

 5 - 4 x 6 mm2

Notă: Comandă minimă 14 buc.
