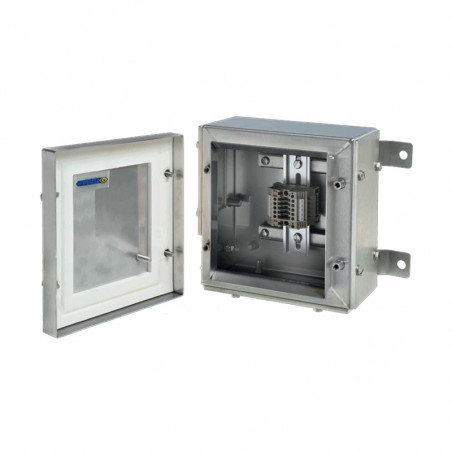

Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)
  • Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Quintex

Cutii Ex-terminale din otel inoxidabil Seria QX-V (conform cerintelor clientilor)

Cutii Ex-terminale din oțel inoxidabil Seria QX-V (conform cerințelor clienților)


Date tehnice

Material:
Zona:

Grad de protecție:
sigiliu:
șuruburi:
Temperatura de lucru:


Certificat:

Oțel inoxidabil 316L (1.4404), grosime 1,2 mm
lustruit
opțiune: electro-lustruire
IP66
silicon
oțel inoxidabil
- 60 ° C - + 40 ° C pentru clasa de temperatură T6
- 60 ° C - + 55 ° C pentru clasa de temperatură T5
- 60 ° C - + 65 ° C pentru clasa de temperatură T4
II 2G Ex eb IIC și II2G Ex ib IIC
II 2D Ex tb IIIC


Detalii despre comandă

Tip Dimensiuni
(LxWxH)		 Izolatori Conector de șină (mm²)
  M16 M20 M25 M32 1,5 2,5 4 6 10 16
QX-V1 150 x 100 x 60 Pagină A+B 4 3 19 15 19 15 12 10 0 0
Pagină C+D 2 1 0 0
QX-V2 150 x 150 x 80 Pagină A+B 8 3 3 2 19 15 12 10 8 6
Pagină C+D 6 3 2 2
QX-V3 200 x 150 x 60 Pagină A+B 6 5 0 0 30 25 20 17 0 0
Pagină C+D 3 3 0 0
QX-V4 200 x 200 x 80 Pagină A+B 12 5 4 3 30 25 20 17 13 10
Pagină C+D 10 4 3 3
QX-V5 200 x 200 x 120 Pagină A+B 18 10 8 6 30 25 20 17 13 10
Pagină C+D 15 8 6 6
QX-V6 200 x 200 x 160 Pagină A+B 24 15 12 6 30 25 20 17 13 10
Pagină C+D 20 12 9 6
QX-V7 300 x 150 x 80 Pagină A+B 18 7 6 5 54 44 37 30 23 19
Pagină C+D 6 3 2 2
QX-V8 300 x 200 x 80 Pagină A+B 18 7 6 5 54 44 37 30 23 19
Pagină C+D 10 4 3 3
QX-V9 300 x 200 x 120 Pagină A+B 27 14 12 10 54 44 37 30 23 19
Pagină C+D 15 8 6 6
QX-V10 300 x 200 x 200 Pagină A+B 54 35 24 15 54 44 37 30 23 19
Pagină C+D 30 20 12 9
QX-V11 300 x 300 x 120 Pagină A+B 27 14 12 10 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Pagină C+D 27 14 12 10
QX-V12 300 x 300 x 160 Pagină A+B 36 21 18 10 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Pagină C+D 36 21 18 10
QX-V13 300 x 300 x 200 Pagină A+B 54 35 24 15 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Pagină C+D 54 35 24 15
QX-V14 380 x 380 x 160 Pagină A+B 48 30 24 14 2 x 73 2 x 59 2 x 50 2 x 41 2 x 31 2 x 25
Pagină C+D 48 27 24 12
QX-V15 380 x 380 x 200 Pagină A+B 72 50 32 21 2 x 73 2 x 59 2 x 50 2 x 41 2 x 31 2 x 25
Pagină C+D 72 45 32 18
QX-V16 400 x 150 x 80 Pagină A+B 26 10 9 7 78 63 53 44 33 27
Pagină C+D 6 3 2 2
QX-V17 400 x 200 x 120 Pagină A+B 39 20 18 14 78 63 53 44 33 27
Pagină C+D 15 8 6 6
QX-V18 400 x 200 x 160 Pagină A+B 52 30 27 14 78 63 53 44 33 27
Pagină C+D 20 12 9 6
QX-V19 400 x 200 x 200 Pagină A+B 78 50 36 21 78 63 53 44 33 27
Pagină C+D 30 20 12 9
QX-V20 400 x 300 x 160 Pagină A+B 52 30 27 14 2 x 78 2 x 63 2 x 53 2 x 44 2 x 33 2 x 27
Pagină C+D 36 21 18 10
QX-V21 400 x 300 x 200 Pagină A+B 78 50 36 21 2 x 78 2 x 63 2 x 53 2 x 44 2 x 33 2 x 27
Pagină C+D 54 35 24 15
QX-V22 500 x 300 x 160 Pagină A+B 68 39 33 18 2 x 102 2 x 82 2 x 69 2 x 57 2 x 43 2 x 35
Pagină C+D 36 21 18 10
QX-V23 500 x 300 x 200 Pagină A+B 102 65 44 27 2 x 102 2 x 82 2 x 69 2 x 57 2 x 43 2 x 35
Pagină C+D 54 35 24 15
QX-V24 500 x 400 x 160 Pagină A+B 68 39 33 18 3 x 102 3 x 82 3 x 69 3 x 57 3 x 43 3 x 35
Pagină C+D 48 30 24 14
QX-V25 500 x 400 x 200 Pagină A+B 102 65 44 27 3 x 102 3 x 82 3 x 69 3 x 57 3 x 43 3 x 35
Pagină C+D 72 50 32 21
QX-V26 600 x 200 x 120 Pagină A+B 60 32 28 22 126 101 85 70 54 44
Pagină C+D 15 8 6 6
QX-V27 600 x 200 x 160 Pagină A+B 80 48 42 22 126 101 85 70 54 44
Pagină C+D 20 12 9 6
QX-V28 600 x 200 x 200 Pagină A+B 120 80 56 33 126 101 85 70 54 44
Pagină C+D 30 20 12 9
QX-V29 600 x 400 x 200 Pagină A+B 120 80 56 33 3 x 126 3 x 101 3 x 85 3 x 70 3 x 54 3 x 44
Pagină C+D 72 50 32 21
QX-V30 600 x 600 x 200 Pagină A+B 120 80 56 33 5 x 126 5 x 101 5 x 85 5 x 70 5 x 54 5 x 44
Pagină C+D 114 75 52 33
Cutii de umplutură de bază
Tip* Dimensiune cheie Interval (mm) Tip Dimensiune cheie Interval (mm)
M12 16 4 – 7 M32 36 13 – 21
M16 20 5 – 10 M40 46 16 – 28
M20 24 6 – 13 M50 55 21 – 35
M25 29 10 – 17 M63 68 34 – 48


Dimensiuni


Notă: Vă rugăm să specificați numărul și diametrul conectorilor de compresie din caseta Ex, precum și numărul și diametrul glandelor.
