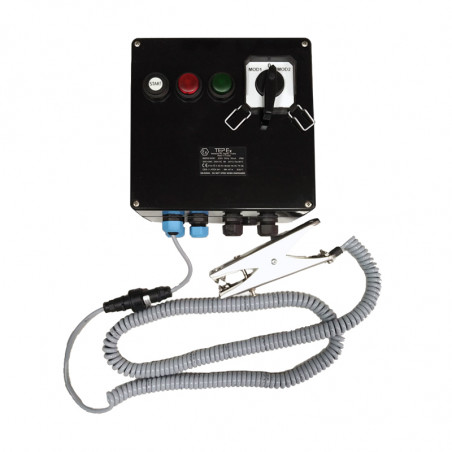

Dispozitive de impamantare tip GGDC-01 / ...

Dispozitivul de împământare rezistent la explozie GGCD-01 / ... împreună cu clemele este un sistem de împământare activ conceput pentru monitorizarea și protecția statică în zonele cu pericol de explozie.

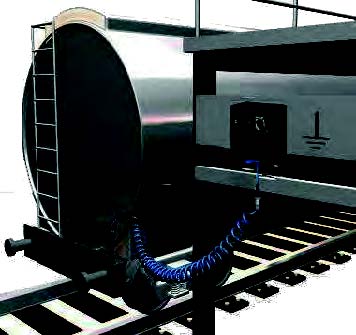

Dispozitivul antistatic GGCD-01 / ... este utilizat pentru îndepărtarea permanentă a încărcărilor electrostatice care pot apărea la umplerea sau golirea rezervoarelor (vehicule, rezervoare). Sistemul oferă condiții pentru începerea procesului de producție numai atunci când bucla de control este asigurată, continuitatea rezistenței și fălcile bornelor de împământare sunt conectate la masă.

Desen

Carcasa:
Acoperi:

Date tehnice

Certificat:
Denumire:
Categorie de Aprobare:
Tipul de protecție:
Temperatura de lucru:
Grad de protecție:
Rezistență la impact:
Clasa de protecție:
Tensiune de lucru:
Curent de lucru:
frecvență:
Circuitul de ieșire:
Butonul START:
Lămpi de semnal:

Poliester armat cu fibre de sticlă, culoare - negru.
cu sigiliu termoplastic, închis cu 4 șuruburi M6 din oțel inoxidabil.

CESI 11 ATEX 041
CE 0722
II 2G
Ex d e [ib] mb IIC T5 Gb
-20 ° C - + 50 ° C
IP66
IK 08
I (protecție la pământ)
230 V +/- 10%
50 mA
50 Hz
2 NO / NC, Un = 250 VAC, In = 8 A / 230 V, 4A pentru cos = 0,4
Pornind sistemul, controlați timp de aproximativ 10
roşu:
Timpul de control intern clipește
(10 s - MOD2),
NU se deschid contacte, contactele NC sunt închise,
operațiunea este continuată (MOD1 și MOD2),
NU se deschid contacte, contactele NC sunt închise.
verde:
Operațiunea este continuată (MOD1 și MOD2),
NU s-au închis contacte,
Contactele NC se deschid
3 x M25 - alimentare, două circuite de ieșire
4 x M25 - 2 x conexiune cu clemă,
2 x bara sau bus echipotențial la sol
6 kg (fără cabluri și clemă)
Greutate cu cablu și 10 m cablu aproximativ 2,5 kg

Accesorii:
1. Cablu pe o rolă - 20 m cu conectori pentru conexiune GGCD 2. Guri metalice ex e II pentru cabluri blindate
