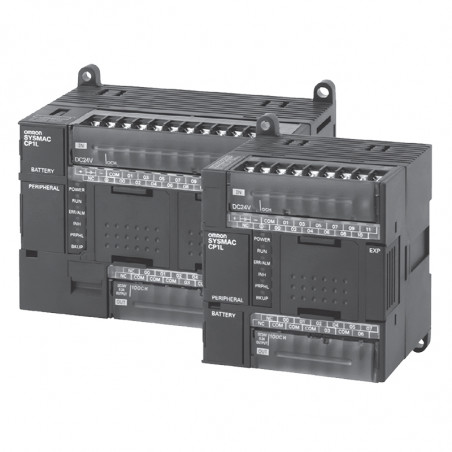

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Omron

Controlerul CP1L

Dintre controlerele compacte pentru mașini, noua serie Omron CP1L se remarcă prin dimensiunile foarte mici și opțiunile de conectare modulare.
În plus, acestea sunt nu numai miniaturale, ci și configurabile; au viteză de procesare mai rapidă decât alte controlere și sunt într-o clasă proprie în ceea ce privește raportul preț / performanță.
Acestea sunt în mod natural compatibile cu toate celelalte dispozitive din familia de controlere PLC Omron.
• 4 intrări de encoder de mare viteză și 2 ieșiri cu impulsuri rapide
• Unitate centrală cu alimentare AC sau DC, cu 14, 20, 30 sau 40 I / O încorporate
• Set de instrucțiuni compatibil cu regulatoarele din seria CP1H, CJ1 și CS1
• Porturi seriale opționale RS232C și RS422A / 485
• port de programare USB
• Interval configurabil de module I / O (până la 160 de puncte I / O)
• Funcții de control al mișcării
• Același software ca și alte drivere Omron



Date tehnice ale modulului unității centrale:
Tip

CP1L-M40
(40 Puncte I / O)

CP1L-M30
(30 Puncte I / O)

CP1L-L20
(20 Puncte I / O)

CP1L-L14
(14 Puncte I / O)

Modele de elemente

CP1L-M40@@-@

CP1L-M30@@-@

CP1L-L20@@-@

CP1L-L14@@-@
Metoda de control Metoda comportamentului programului
Metoda de control I / O Scanare periodică cu actualizare directă

Limbaj de programare

 Schema scării
Blocuri funcționale Numărul maxim de definiții ale blocului de funcții: 128; număr maxim de apariții: 256 Limbi care pot fi utilizate în definirea blocurilor funcționale: diagrame de scări, text structurat (ST)
Lungimea instrucțiunii 1-7 pași pe instrucțiune
Instrucțiuni aprox. 500 (coduri funcție: 3 cifre)
Timpul de a completa instrucțiunea Instrucțiuni de bază: min. 0,55 µs. Instrucțiuni speciale: min. 4,1 m
Timpul total de procesare
Capacitatea programului 10 mii pași 5 mii. pași
Numărul de sarcini 288 (32 de sarcini recurente și 256 de sarcini de întrerupere)
  Sarcini de întrerupere planificate 1 (sarcina de întrerupere nr. 2, determinată)
  Sarcini de întrerupere la intrare 6 (sarcini de întrerupere nr. 140-145, determinate) 4 (sarcini de întrerupere nr. 140-143, determinate)
(Sarcinile de întrerupere ale contorului de mare viteză pot fi, de asemenea, determinate și efectuate.)

Numărul maxim de subrutine

 256
Număr maxim de lovituri 256
Zone In/Out  Biți de intrare

24: de la CIO 0,00 la CIO 0,11
iar de la CIO 1.00
la CIO 1.11

18: de la CIO 0.00
până la CIO 0.11
iar de la CIO 1.00
până la CIO 1.05

12: de la CIO 0.00
până la CIO 0.11

8: de la CIO 0.00
până la CIO 0,07
Biți de ieșire

16: de la CIO 100.00 la CIO 100.07
și de la CIO 101,00 la CIO 101,07

12: de la CIO 100.00 la CIO 100.07
iar din CIO 101,00
la CIO 101.03

 8: de la CIO 100.00 la CIO 100.07 6: de la CIO 100.00 la CIO 100.05
Zona de conectare 1: 1 1024 biți (64 de stații): de la CIO 3000.00 la CIO 3063.15 (de la CIO 3000 la CIO 3063)

Zona pentru conectarea în serie a controlerului plc

1440 biți (90 rânduri): de la CIO 3100.00 la CIO 3189.15 (de la CIO 3100 la CIO 3189)
Work boots 8192 biți (512 cuvinte): de la W000.00 la W511.15 (de la W0 la W511) suprafață CIO: 37 504 biți (2344 cuvinte): de la CIO 3800.00 la CIO 6143.15 (de la CIO 3800 la CIO 6143)
Zona RTR 16 biți: TR0 până la TR15
Zona de sprijin 8192 biți (512 stow): de la H0.00 la H511.15 (de la H0 la H511)

Zona AR

 Citire numai (scriere interzisă): 7168 biți (448 cuvinte): de la A0.00 la A447.15 (de la A0 la A447) Citire / scriere: 8192 biți (512 cuvinte): de la A448.00 la A959.15 (de la A448 la A959)
Relee de timp 4096 biți: de la T0 la T4095
Contoare

4096 biți: de la C0 la C4095
Zona de memorie DM 32 de mii - rezervor: de la D0 la D32767 32 de mii - rezervor: de la D0 la D3276710 mii. rezervor: de la D0 la D9999, de la D32000 la D32767
Zona de înregistrare a datelor 16 registre (16 biți): de la DR0 la DR15
Zona de înregistrare a indexului 16 registre (32 biți): de la IR0 la IR15
Zona steagurilor de activitate

32 steaguri (32 biți): de la TK0000 la TK0031

Tip

CP1L-M40
(40 Puncte I / O)

CP1L-M30
(30 Puncte I / O)

CPL1-L20
(20 Puncte I / O)

CP1L-L14
(14 Puncte I / O)
Modele de elemente

CP1L-M40@@-@

CP1L-M30@@-@

CP1L-L20@@-@

CP1L-L14@@-@
Tracking memory 4000 de cuvinte (500 de probe de date de urmărire până la maximum 31 de biți și 6 cuvinte)
Cartuș de memorie

Se poate monta o casetă de memorie specială (CP1W-ME05M). Notă: Poate fi utilizat pentru copii de rezervă
programe sau pornire automată.

Funcția de ceas

 Activ. Precizie (abatere lunară): de la -4,5 min la -0,5 min (temperatura ambiantă 55 ° C), de la -2,0 min la +2,0 min (temperatura ambiantă 25 ° C), de la -2, 5 min până la +1,5 min (temperatura ambiantă 0 ° C)
Funcții de transmitere a datelor Un port periferic încorporat (USB 1.1). Numai pentru conectarea software-ului compatibil.
  Puteți instala până la două carduri de comunicație seriale opționale.

Se poate instala maxim o placă de comunicare în serie opțională.
Backup de memorie

Memorie flash: programe utilizator, parametri (de exemplu, setări PLC), comentarii și întreaga zonă de memorie DM pot fi salvate în memoria flash ca date inițiale. Copie de rezervă a bateriei: interval de rezervă, zonă DM și valori ale contorului (steaguri, fotovoltaic).
Durata de viață a bateriei 5 ani la 25 ° C (bateria de rezervă trebuie utilizată în doi ani de la fabricare)
Terminale de intrare încorporate 40 (24 intrări, 16 ieșiri) 30 (18 intrări, 12 ieșiri) 20 (12 intrări, 8 ieșiri) 14 (8 intrări, 6 ieșiri)

Număr de module de expansiune conectate și module de expansiune I / O

 Modul de extensie seria CP și module de extensie I / O: max. 3 Module de extensie seria CP și module de extensie I / O: max. 1
Număr de puncte I / O

160 (40 încorporate + 40 în fiecare modul de extensie I / O × 3 module)

150 (30 module încorporate + 40 module în fiecare extensie I / O × 3 module)

 60 (20 încorporate + 40 în fiecare modul de extensie I / O × 1 modul)

54 (14 încorporate + 40 în fiecare modul de extensie I / O × 1 modul)

Intrari de intrerupere

 6 intrări (timpul de reacție: 0,3 ms)

4 intrări (timp de răspuns: 0,3 ms)
Modul de numărare a intrărilor de intrerupere

6 intrări (frecvență de răspuns: maxim 5 kHz pentru toate intrările de întrerupere), 16 biți. Număr în sus sau în jos.

4 intrări (frecvență de răspuns: maxim 5 kHz pentru toate intrările de întrerupere), 16 biți. Număr în sus sau în jos.

Intrări de răspuns rapid

6 puncte (min. Lățimea impulsului de intrare: 50 µs)

4 puncte (min. Lățimea impulsului de intrare: 50 μs)

Întreruperile planificate

 1

Contoare rapide

4 contoare, 2 axe (intrare 24 V CC), 4 intrări: faze diferențiale (4x), 50 kHz sau o fază (direcție pozitivă a impulsului, sus / jos, incremental), 100 kHz
Interval valoric: 32 biți, liniar sau modul inel
Întrerupe: compararea valorii rezultatului sau compararea intervalului
Ieșiri de impuls (numai modele cu ieșiri de tranzistor)

Accelerarea și decelerarea trapezoidală sau curba S (ciclu de lucru constant: 50%)
2 ieșiri, de la 1 Hz la 100 kHz (CCW / CW sau direcție pozitivă a impulsului)


Factor de umplere: de la 0,0% la 100,0% (cu creșteri de 0,1% sau 1%) 2 ieșiri, de la 0,1 la 6553,5 Hz sau de la 1 la 32 800 Hz (precizie: ± 5% la 1 kHz)
Control analogic 1 (setarea intervalului: de la 0 la 255)
Intrare analogică externă 1 intrare (rezoluție: 1/256; interval de semnal de intrare de la 0 la 10 V). Neizolați.


Informatii despre comanda :
Modul procesor

Date tehnice

 Model Norme
Putere Tip de ieșire

Intrări

 Ieșiri
CP1L-M, unități centrale cu 40 de puncte I / O

Sursa de alimentare AC

 Releu de ieșire 24 16

CP1L-M40DR-A

 UC1, N, L, CE

Sursa de alimentare DC

CP1L-M40DR-D
Ieșire tranzistor (tip NPN)

CP1L-M40DT-D
Ieșire tranzistor (tip PNP)

CP1L-M40DT1-D
CP1L-M, jednostki entralne z 30 punktami We/Wy Sursa de alimentare AC Releu de ieșire 18 12

CP1L-M30DR-A
Sursa de alimentare DC

CP1L-M30DR-D

Ieșire tranzistor (tip NPN)

CP1L-M30DT-D
Ieșire tranzistor (tip PNP)

CP1L-M30DT1-D
CP1l-L, jednostki centralne z 20 punktami We/Wy Sursa de alimentare AC Releu de ieșire 12 8

CP1L-L20DR-A
Sursa de alimentare DC

CP1L-L20DR-D
Ieșire tranzistor (tip NPN)

CP1L-L20DT-D
Ieșire tranzistor (tip PNP)

CP1L-L20DT1-D
CP1L-L, jednostki centralne z 14 punktami We/Wy Sursa de alimentare AC Releu de ieșire 8 6

CP1L-L14DR-A
Sursa de alimentare DC

CP1L-L14DR-D
Ieșire tranzistor (tip NPN)

CP1L-L14DT-D
Ieșire tranzistor (tip PNP)

CP1L-L14DT1-D


Opțiuni ale modulului CPU
Nume Date tehnice Model Norme
Card RS-232c opțional

Pentru portul modulului opțional
unitate centrală

CP1W-CIF01

 UC1, N, L, CE
Card F opțională „M22a / 485

Pentru portul modulului opțional
unitate centrală

CP1W-CIF11
Cartuș de memorie

Poate fi folosit pentru backup-ul programului sau pentru pornirea automată

CP1W-ME05M


Dispozitive de programare

Nume Date tehnice Model Norme
Pachet software integrat de utilitate cX-one 2.0

CX-One este un pachet de integrare software pentru dispozitivele OMRON PLC și alte componente. CX-One funcționează pe următoarele sisteme de operare: SO: Windows 98SE, Me, NT 4.0 (Service Packóa), 2000 (Service Pack 3 sau ulterior) sau XP * Programul CX-Thermo funcționează doar pe Windows 2000 (cu Service Pack) 3 sau mai nou) sau în Windows XP


CX-One versiunea 2.0 include CX-Programmer versiunea 7. @. Informații detaliate pot fi găsite în catalogul de programe CX-One (Cod. R134).

* Software-ul este furnizat pe un CD pentru CXONEAL @@ C- @ EV2 și pe un DVD pentru CXONE-AL @@ D- @ EV2. * Licențele de rețea sunt disponibile pentru utilizatorii care doresc să ruleze CX-One pe mai multe computere. Pentru mai multe informații, contactați reprezentantul Omron.

 1 licență

CXONE-AL01C-EV2 CXONE-AL01D-EV2

 -
3 licențe

CXON E-AL03C-EV2
CXON E-AL03 D-EV2
10 licențe

CXONE-AL10C-EV2 CXONE-AL10D-EV2
50 licențe

CXON E-AL50C-EV2 CXONE-AL50D-EV2
Cablu de programare USB Cablu cu mufa tip A și mufă masculă de tip B al doilea (1,8 m lungime)

CP1W-CN221

 -

Programarea cablului de conectare a dispozitivului pentru placa opțională cp1W-cIF01 RS-232c

Conectează computerele DOS, mufa D-Sub cu 9 pini (2,0 m lungime)

 Pentru conectori antistatici

XW2Z-200S-CV

 -
Conectează calculatoarele DOS, mufa D-Sub cu 9 pini (5,0 m lungime)

XW2Z-500S-CV
Conectează computerele DOS, mufa D-Sub cu 9 pini (2,0 m lungime)

XW2Z-200S-V
Conectează calculatoarele DOS, mufa D-Sub cu 9 pini (5,0 m lungime)

XW2Z-500S-V
Cablu de conversie serial USB (vezi nota)

Cablu de conversie USB-RS-232C (0,5 m lungime) și driver PC (pe CD-ROM).
Conformitatea cu specificațiile USB 1.1 Partea PC: conector USB (mufa tip A, mascul) Partea PLC: conector RS-232C (sub-D cu 9 pini, bărbat) Controler: acceptat de Windows 98, Me, 2000 și XP

CS1W-CIF31


Notă:

1. Nu poate fi utilizat cu un port periferic USB.
2. Controlerele CP1L sunt acceptate de versiunea 7.1 sau mai recentă a programului CX-Programmer.

Module de extindere

Nume Tip de ieșire Intrări Ieșiri Model Norme
Module de extensie I / O Releu 24 16

CP1W-40EDR

 N, L, CE
Tranzistor (tip NPN)

CP1W-40EDT
Ieșire tranzistor (tip PNP)

CP1W-40EDT1
Releu 12 8

CP1W-20EDR1

 U, C, L, CE
Tranzistor (tip NPN)

CP1W-20EDT

 U, C, N, L, CE
Ieșire tranzistor (tip PNP)

CP1W-20EDT1
Releu — 16

CP1W16ER

 CE
— 8 —

CP1W-8ED

 U, C, N, L, CE
Releu — 8

CP1W-8ER
Tranzistor (tip NPN) - 8

CP1W-8ET
Ieșire tranzistor (tip PNP)

CP1W-8ET1
Modul de intrare analogică Analog (rezoluție: 1/6000) 4 —

CP1W-AD041

 UC1, CE
Modul de ieșire analogică Analog (rezoluție: 1/6000) - 4

CP1W-DA041

 UC1, CE
Modul analog I / O Analog (rezoluție: 1/6000) 2 1

CP1W-MAD11

 U, C, N, CE
Modulul de conectare CompoBus / S I / O - 8 (biți de legătură I / O) 8 (biți de legătură I / O)

CP1WSRT21

 U, C, N, L, CE
Modul senzor de temperatură 2 intrări termocuple

CP1W-TS001

 U, C, N, L, CE
4 intrări termocuple

CP1W-TS002
2 intrări pentru senzor de temperatură rezistivă

CP1W-TS101
4 intrări pentru senzor de temperatură rezistivă

CP1W-TS102
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Dintre controlerele compacte pentru mașini, noua serie Omron CP1L se remarcă prin dimensiunile foarte mici și opțiunile de conectare modulare.
În plus, acestea sunt nu numai miniaturale, ci și configurabile; au viteză de procesare mai rapidă decât alte controlere și sunt într-o clasă proprie în ceea ce privește raportul preț / performanță.
Acestea sunt în mod natural compatibile cu toate celelalte dispozitive din familia de controlere PLC Omron.
• 4 intrări de encoder de mare viteză și 2 ieșiri cu impulsuri rapide
• Unitate centrală cu alimentare AC sau DC, cu 14, 20, 30 sau 40 I / O încorporate
• Set de instrucțiuni compatibil cu regulatoarele din seria CP1H, CJ1 și CS1
• Porturi seriale opționale RS232C și RS422A / 485
• port de programare USB
• Interval configurabil de module I / O (până la 160 de puncte I / O)
• Funcții de control al mișcării
• Același software ca și alte drivere Omron



Date tehnice ale modulului unității centrale:
Tip

CP1L-M40
(40 Puncte I / O)

CP1L-M30
(30 Puncte I / O)

CP1L-L20
(20 Puncte I / O)

CP1L-L14
(14 Puncte I / O)

Modele de elemente

CP1L-M40@@-@

CP1L-M30@@-@

CP1L-L20@@-@

CP1L-L14@@-@
Metoda de control Metoda comportamentului programului
Metoda de control I / O Scanare periodică cu actualizare directă

Limbaj de programare

 Schema scării
Blocuri funcționale Numărul maxim de definiții ale blocului de funcții: 128; număr maxim de apariții: 256 Limbi care pot fi utilizate în definirea blocurilor funcționale: diagrame de scări, text structurat (ST)
Lungimea instrucțiunii 1-7 pași pe instrucțiune
Instrucțiuni aprox. 500 (coduri funcție: 3 cifre)
Timpul de a completa instrucțiunea Instrucțiuni de bază: min. 0,55 µs. Instrucțiuni speciale: min. 4,1 m
Timpul total de procesare
Capacitatea programului 10 mii pași 5 mii. pași
Numărul de sarcini 288 (32 de sarcini recurente și 256 de sarcini de întrerupere)
  Sarcini de întrerupere planificate 1 (sarcina de întrerupere nr. 2, determinată)
  Sarcini de întrerupere la intrare 6 (sarcini de întrerupere nr. 140-145, determinate) 4 (sarcini de întrerupere nr. 140-143, determinate)
(Sarcinile de întrerupere ale contorului de mare viteză pot fi, de asemenea, determinate și efectuate.)

Numărul maxim de subrutine

 256
Număr maxim de lovituri 256
Zone In/Out  Biți de intrare

24: de la CIO 0,00 la CIO 0,11
iar de la CIO 1.00
la CIO 1.11

18: de la CIO 0.00
până la CIO 0.11
iar de la CIO 1.00
până la CIO 1.05

12: de la CIO 0.00
până la CIO 0.11

8: de la CIO 0.00
până la CIO 0,07
Biți de ieșire

16: de la CIO 100.00 la CIO 100.07
și de la CIO 101,00 la CIO 101,07

12: de la CIO 100.00 la CIO 100.07
iar din CIO 101,00
la CIO 101.03

 8: de la CIO 100.00 la CIO 100.07 6: de la CIO 100.00 la CIO 100.05
Zona de conectare 1: 1 1024 biți (64 de stații): de la CIO 3000.00 la CIO 3063.15 (de la CIO 3000 la CIO 3063)

Zona pentru conectarea în serie a controlerului plc

1440 biți (90 rânduri): de la CIO 3100.00 la CIO 3189.15 (de la CIO 3100 la CIO 3189)
Work boots 8192 biți (512 cuvinte): de la W000.00 la W511.15 (de la W0 la W511) suprafață CIO: 37 504 biți (2344 cuvinte): de la CIO 3800.00 la CIO 6143.15 (de la CIO 3800 la CIO 6143)
Zona RTR 16 biți: TR0 până la TR15
Zona de sprijin 8192 biți (512 stow): de la H0.00 la H511.15 (de la H0 la H511)

Zona AR

 Citire numai (scriere interzisă): 7168 biți (448 cuvinte): de la A0.00 la A447.15 (de la A0 la A447) Citire / scriere: 8192 biți (512 cuvinte): de la A448.00 la A959.15 (de la A448 la A959)
Relee de timp 4096 biți: de la T0 la T4095
Contoare

4096 biți: de la C0 la C4095
Zona de memorie DM 32 de mii - rezervor: de la D0 la D32767 32 de mii - rezervor: de la D0 la D3276710 mii. rezervor: de la D0 la D9999, de la D32000 la D32767
Zona de înregistrare a datelor 16 registre (16 biți): de la DR0 la DR15
Zona de înregistrare a indexului 16 registre (32 biți): de la IR0 la IR15
Zona steagurilor de activitate

32 steaguri (32 biți): de la TK0000 la TK0031

Tip

CP1L-M40
(40 Puncte I / O)

CP1L-M30
(30 Puncte I / O)

CPL1-L20
(20 Puncte I / O)

CP1L-L14
(14 Puncte I / O)
Modele de elemente

CP1L-M40@@-@

CP1L-M30@@-@

CP1L-L20@@-@

CP1L-L14@@-@
Tracking memory 4000 de cuvinte (500 de probe de date de urmărire până la maximum 31 de biți și 6 cuvinte)
Cartuș de memorie

Se poate monta o casetă de memorie specială (CP1W-ME05M). Notă: Poate fi utilizat pentru copii de rezervă
programe sau pornire automată.

Funcția de ceas

 Activ. Precizie (abatere lunară): de la -4,5 min la -0,5 min (temperatura ambiantă 55 ° C), de la -2,0 min la +2,0 min (temperatura ambiantă 25 ° C), de la -2, 5 min până la +1,5 min (temperatura ambiantă 0 ° C)
Funcții de transmitere a datelor Un port periferic încorporat (USB 1.1). Numai pentru conectarea software-ului compatibil.
  Puteți instala până la două carduri de comunicație seriale opționale.

Se poate instala maxim o placă de comunicare în serie opțională.
Backup de memorie

Memorie flash: programe utilizator, parametri (de exemplu, setări PLC), comentarii și întreaga zonă de memorie DM pot fi salvate în memoria flash ca date inițiale. Copie de rezervă a bateriei: interval de rezervă, zonă DM și valori ale contorului (steaguri, fotovoltaic).
Durata de viață a bateriei 5 ani la 25 ° C (bateria de rezervă trebuie utilizată în doi ani de la fabricare)
Terminale de intrare încorporate 40 (24 intrări, 16 ieșiri) 30 (18 intrări, 12 ieșiri) 20 (12 intrări, 8 ieșiri) 14 (8 intrări, 6 ieșiri)

Număr de module de expansiune conectate și module de expansiune I / O

 Modul de extensie seria CP și module de extensie I / O: max. 3 Module de extensie seria CP și module de extensie I / O: max. 1
Număr de puncte I / O

160 (40 încorporate + 40 în fiecare modul de extensie I / O × 3 module)

150 (30 module încorporate + 40 module în fiecare extensie I / O × 3 module)

 60 (20 încorporate + 40 în fiecare modul de extensie I / O × 1 modul)

54 (14 încorporate + 40 în fiecare modul de extensie I / O × 1 modul)

Intrari de intrerupere

 6 intrări (timpul de reacție: 0,3 ms)

4 intrări (timp de răspuns: 0,3 ms)
Modul de numărare a intrărilor de intrerupere

6 intrări (frecvență de răspuns: maxim 5 kHz pentru toate intrările de întrerupere), 16 biți. Număr în sus sau în jos.

4 intrări (frecvență de răspuns: maxim 5 kHz pentru toate intrările de întrerupere), 16 biți. Număr în sus sau în jos.

Intrări de răspuns rapid

6 puncte (min. Lățimea impulsului de intrare: 50 µs)

4 puncte (min. Lățimea impulsului de intrare: 50 μs)

Întreruperile planificate

 1

Contoare rapide

4 contoare, 2 axe (intrare 24 V CC), 4 intrări: faze diferențiale (4x), 50 kHz sau o fază (direcție pozitivă a impulsului, sus / jos, incremental), 100 kHz
Interval valoric: 32 biți, liniar sau modul inel
Întrerupe: compararea valorii rezultatului sau compararea intervalului
Ieșiri de impuls (numai modele cu ieșiri de tranzistor)

Accelerarea și decelerarea trapezoidală sau curba S (ciclu de lucru constant: 50%)
2 ieșiri, de la 1 Hz la 100 kHz (CCW / CW sau direcție pozitivă a impulsului)


Factor de umplere: de la 0,0% la 100,0% (cu creșteri de 0,1% sau 1%) 2 ieșiri, de la 0,1 la 6553,5 Hz sau de la 1 la 32 800 Hz (precizie: ± 5% la 1 kHz)
Control analogic 1 (setarea intervalului: de la 0 la 255)
Intrare analogică externă 1 intrare (rezoluție: 1/256; interval de semnal de intrare de la 0 la 10 V). Neizolați.


Informatii despre comanda :
Modul procesor

Date tehnice

 Model Norme
Putere Tip de ieșire

Intrări

 Ieșiri
CP1L-M, unități centrale cu 40 de puncte I / O

Sursa de alimentare AC

 Releu de ieșire 24 16

CP1L-M40DR-A

 UC1, N, L, CE

Sursa de alimentare DC

CP1L-M40DR-D
Ieșire tranzistor (tip NPN)

CP1L-M40DT-D
Ieșire tranzistor (tip PNP)

CP1L-M40DT1-D
CP1L-M, jednostki entralne z 30 punktami We/Wy Sursa de alimentare AC Releu de ieșire 18 12

CP1L-M30DR-A
Sursa de alimentare DC

CP1L-M30DR-D

Ieșire tranzistor (tip NPN)

CP1L-M30DT-D
Ieșire tranzistor (tip PNP)

CP1L-M30DT1-D
CP1l-L, jednostki centralne z 20 punktami We/Wy Sursa de alimentare AC Releu de ieșire 12 8

CP1L-L20DR-A
Sursa de alimentare DC

CP1L-L20DR-D
Ieșire tranzistor (tip NPN)

CP1L-L20DT-D
Ieșire tranzistor (tip PNP)

CP1L-L20DT1-D
CP1L-L, jednostki centralne z 14 punktami We/Wy Sursa de alimentare AC Releu de ieșire 8 6

CP1L-L14DR-A
Sursa de alimentare DC

CP1L-L14DR-D
Ieșire tranzistor (tip NPN)

CP1L-L14DT-D
Ieșire tranzistor (tip PNP)

CP1L-L14DT1-D


Opțiuni ale modulului CPU
Nume Date tehnice Model Norme
Card RS-232c opțional

Pentru portul modulului opțional
unitate centrală

CP1W-CIF01

 UC1, N, L, CE
Card F opțională „M22a / 485

Pentru portul modulului opțional
unitate centrală

CP1W-CIF11
Cartuș de memorie

Poate fi folosit pentru backup-ul programului sau pentru pornirea automată

CP1W-ME05M


Dispozitive de programare

Nume Date tehnice Model Norme
Pachet software integrat de utilitate cX-one 2.0

CX-One este un pachet de integrare software pentru dispozitivele OMRON PLC și alte componente. CX-One funcționează pe următoarele sisteme de operare: SO: Windows 98SE, Me, NT 4.0 (Service Packóa), 2000 (Service Pack 3 sau ulterior) sau XP * Programul CX-Thermo funcționează doar pe Windows 2000 (cu Service Pack) 3 sau mai nou) sau în Windows XP


CX-One versiunea 2.0 include CX-Programmer versiunea 7. @. Informații detaliate pot fi găsite în catalogul de programe CX-One (Cod. R134).

* Software-ul este furnizat pe un CD pentru CXONEAL @@ C- @ EV2 și pe un DVD pentru CXONE-AL @@ D- @ EV2. * Licențele de rețea sunt disponibile pentru utilizatorii care doresc să ruleze CX-One pe mai multe computere. Pentru mai multe informații, contactați reprezentantul Omron.

 1 licență

CXONE-AL01C-EV2 CXONE-AL01D-EV2

 -
3 licențe

CXON E-AL03C-EV2
CXON E-AL03 D-EV2
10 licențe

CXONE-AL10C-EV2 CXONE-AL10D-EV2
50 licențe

CXON E-AL50C-EV2 CXONE-AL50D-EV2
Cablu de programare USB Cablu cu mufa tip A și mufă masculă de tip B al doilea (1,8 m lungime)

CP1W-CN221

 -

Programarea cablului de conectare a dispozitivului pentru placa opțională cp1W-cIF01 RS-232c

Conectează computerele DOS, mufa D-Sub cu 9 pini (2,0 m lungime)

 Pentru conectori antistatici

XW2Z-200S-CV

 -
Conectează calculatoarele DOS, mufa D-Sub cu 9 pini (5,0 m lungime)

XW2Z-500S-CV
Conectează computerele DOS, mufa D-Sub cu 9 pini (2,0 m lungime)

XW2Z-200S-V
Conectează calculatoarele DOS, mufa D-Sub cu 9 pini (5,0 m lungime)

XW2Z-500S-V
Cablu de conversie serial USB (vezi nota)

Cablu de conversie USB-RS-232C (0,5 m lungime) și driver PC (pe CD-ROM).
Conformitatea cu specificațiile USB 1.1 Partea PC: conector USB (mufa tip A, mascul) Partea PLC: conector RS-232C (sub-D cu 9 pini, bărbat) Controler: acceptat de Windows 98, Me, 2000 și XP

CS1W-CIF31


Notă:

1. Nu poate fi utilizat cu un port periferic USB.
2. Controlerele CP1L sunt acceptate de versiunea 7.1 sau mai recentă a programului CX-Programmer.

Module de extindere

Nume Tip de ieșire Intrări Ieșiri Model Norme
Module de extensie I / O Releu 24 16

CP1W-40EDR

 N, L, CE
Tranzistor (tip NPN)

CP1W-40EDT
Ieșire tranzistor (tip PNP)

CP1W-40EDT1
Releu 12 8

CP1W-20EDR1

 U, C, L, CE
Tranzistor (tip NPN)

CP1W-20EDT

 U, C, N, L, CE
Ieșire tranzistor (tip PNP)

CP1W-20EDT1
Releu — 16

CP1W16ER

 CE
— 8 —

CP1W-8ED

 U, C, N, L, CE
Releu — 8

CP1W-8ER
Tranzistor (tip NPN) - 8

CP1W-8ET
Ieșire tranzistor (tip PNP)

CP1W-8ET1
Modul de intrare analogică Analog (rezoluție: 1/6000) 4 —

CP1W-AD041

 UC1, CE
Modul de ieșire analogică Analog (rezoluție: 1/6000) - 4

CP1W-DA041

 UC1, CE
Modul analog I / O Analog (rezoluție: 1/6000) 2 1

CP1W-MAD11

 U, C, N, CE
Modulul de conectare CompoBus / S I / O - 8 (biți de legătură I / O) 8 (biți de legătură I / O)

CP1WSRT21

 U, C, N, L, CE
Modul senzor de temperatură 2 intrări termocuple

CP1W-TS001

 U, C, N, L, CE
4 intrări termocuple

CP1W-TS002
2 intrări pentru senzor de temperatură rezistivă

CP1W-TS101
4 intrări pentru senzor de temperatură rezistivă

CP1W-TS102
mai puțin
Citeste mai mult
Comentarii (0)
*/ -->
