Controlere hibride pentru module IGBT
  • Controlere hibride pentru module IGBT

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Mitsubishi

Controlere hibride pentru module IGBT

Tabel. Date electrice

TipVcc
[V]		VEE
[V]		Curent de ieșire
[A]

Max.
frecvență
keying

[kHz]

Built-in
convertizor

DC-DC

AplicareSeria modulului

VLA500-01R

 18 -12 ±12  până la 20 DA

pentru module de la 600V la 800A
pentru module 1200V până la 1400A
pentru module din seria NF și A

VLA500K-01R

 18 -12 ±12  până la 20 DA

pentru module de la 600V la 600A
pentru module 1200V până la 1400A
pentru module de 1700V la 1000A

pentru modulele din seria NF
pentru modulele din seria NF
pentru module din seria A-l 700V

VLA502-01R

 18 -12 ±12  până la 60 DA
toate modulele NFH de 600V și 1200V
pentru modulele din seria NFH

VLA503-01R

 18 -15 ±5  până la 20 NU

pentru module de la 600V la 400A
pentru module 1200V și 1400V până la 200A
pentru module din seria H, NF, A, U

M57962AL-01R

VLA504-01R

 18 -15 ±2  până la 20 NU

pentru module de la 600V la 200A
pentru module 1200V și 1400V până la 100A
pentru module din seria H, NF, A, U

M57959AL-01R

VLA507-01R

 18

 până la 20

 până la 30

 NU

pentru module de la 600V la 600A
pentru module de 1200V la 150A
pentru module de 1200V la 150A

pentru modulele din seria NF
pentru modulele din seria NFH

VLA513-01R

 18 -12 ±5

 până la 20

 până la 30

 până la 60

 NU

pentru module de la 600V la 600A
pentru module 1200V până la 400A
pentru module de la 600V la 600A
pentru module 1200V până la 600A
pentru module de la 600V la 200A
pentru module de 1200V la 200A

pentru modulele din seria NF
pentru module din seria NFM
pentru modulele din seria NFH

M57161L

 17 -5,5 ±7  până la 20 DA

pentru module de la 600V la 600A
pentru module 1200V până la 400A
pentru module din seria F și NF

M57160AL

 18 -15 ±5  până la 20 NU

pentru module de la 600V la 600A
pentru module 1200V până la 400A
pentru module din seria F și NF

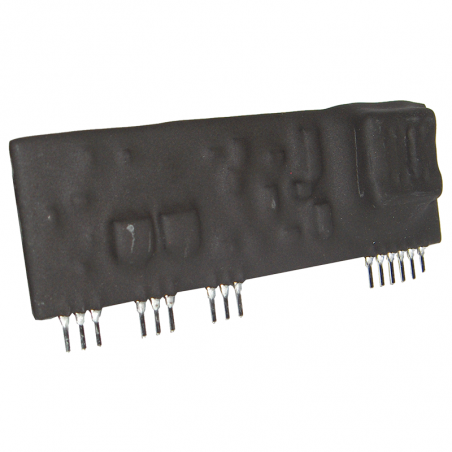

Sterowniki hybrydowe do modułów IGBT obudowa
Sterowniki hybrydowe do modułów IGBT - schemat wewnętrzny
