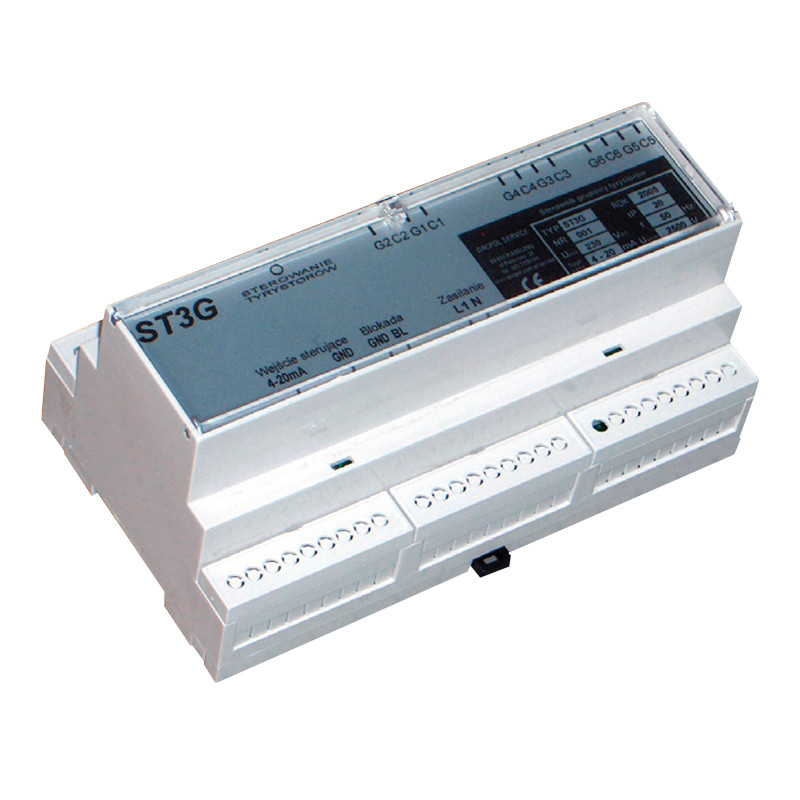

Drivere Tiristor -ST..

Aplicare :
Controlul de fază al tiristoarelor în sisteme monofazate: redresoarele de punți, demarorile tiristorului care reglează puterea cuptoarelor cu încălzitoare de siliciu, regulatoare de tiristor de putere care reglează transformatoarele care alimentează tensiunea.

Caracteristici :
Cooperarea cu regulatorii industriali tipici. Protecție împotriva scurtcircuitului cu siguranță. Cablare ușoară, conform EN 60947-4-3.

Tip	ST1F	ST3F	ST3G
DATE ELECTRICE
Tensiunea de alimentare și sincronizarea *:	230V sau 400,50Hz	3x230V,50Hz	230V,50Hz
Impulsuri obiective:	10kHz/60µs/0.2A	10kHz/60µs/0.2A	10kHz/60µs/0.2A
Toleranța tensiunii de alimentare:	-15% ÷ +10%Un	-15% ÷ +10%Un	-15% ÷ +10%Un
Domeniul de ajustare a unghiului:
Conductivitatea tiristorului:	0-170 o el	0 - 170 o el	0 - 170 o el
Semnalele de control *:	0-10V 4-20mA potencjometr zewnętrzny	0-10V 4-20mA potencjometr zewnętrzny	0-10V 4-20mA potencjometr zewnętrzny
Semnal de blocare:	0 blocare logică 1 blocare logică	0 blocare logică 1 blocare logică	0 blocare logică 1 blocare logică
Controlul tiristorului:	fază	fază	grup
Răcire:	aer	aer	aer
Grad de protecție:	IP20	IP20	IP20
Tensiunea testului de izolare:	2,5kV	2,5kV	2,5kV
Gradul de poluare:	3	3	3
Intervalul de temperatură de funcționare:	0-40°C	0-40°C	0-40°C
Interval de temperatură de depozitare :	-20  până la 60°C	-20  până la 60°C	-20  până la 60°C
Domeniu de ajustare a puterii:	nu se aplică	nu se aplică	0-95%
Controlul secvenței de faze:	nu se aplică	DA	NU
Umiditate relativă:	până la 85% (fără condensare)	până la 85% (fără condensare)	până la 85% (fără condensare)
Înălțime n.p.m.:	până la  lOOOm	până la 1000m	până la  1000m
Carcasă	plastic pentru montare pe șina TS35	plastic pentru montare pe șina TS35	plastic pentru montare pe șina TS35
Dimensiuni (L x L x P):	160x90x75 mm	220x165x90mm	160x90x75mm
Masa:	1,2 kg	2,5kg	0,4kg
