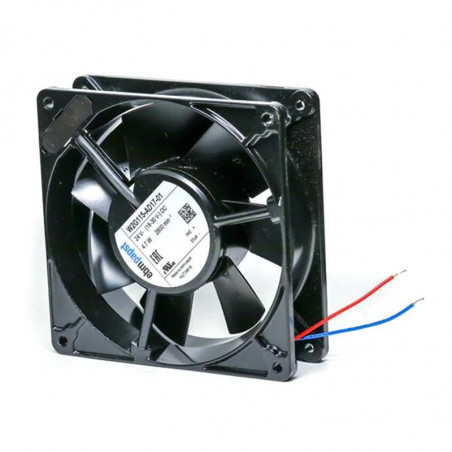

Ventilatoare compacte EBM
Ventilatoare compacte EBM

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Ebmpapst

Ventilatoare compacte EBM

Tabel.Date tehnice

height="17">W1G 115-AT2101-01-2416-2814430029054-15 do 600,5
Tip Cablul de alimentare Conector Tensiunea nominală.
[V DC]		 Interval de tensiune
[V DC]		 Putere
[W]		 Număr
[obr./min.]		 Productivitate
[m3/h]		 Nivel de zgomot
[dB]		 Temp de lucru
[°C]		 Masa
[kg]
W1G 115-AT2301 -01 - 48 36-57 14 4300 290 54 -15 do 60 0,5
W2G 115-AT28 -01 -02 24 16-28 8 3250 220 47 -15 do 65 0,5
W2G 115-AT31 -01 -02 48 36-57 8 3250 220 47 -15 do 65 0,5
W2G 115-AT2902 -01 -02 24 16-28 7 3250 220 47 -15 do 65 0,6
W2G 115-AT3102 -01 -02 48 36-57 6,5 3250 220 47 -15 do 65 0,6

Tabel. Conexiunile electrice


Tip Conexiunile electrice
+
roșu		 -
albastru

intrare pentru controlul vitezei

alb

intrare pentru control PWM

galben
W1G 115-AT..-01 x x x x
W2G 115-AV..-01 x x x
W2G 115-AV..-02

Direcția fluxului de aerV <--




Tabel. Date tehnice

Tip Conector Tensiune
[V ]		 Frecvență
[Hz]		 Putere
[W]		 Numărul de revoluții
[obr./min.]		 Productivitate
[m3/h]		 Nivel de zgomot
[dB]		 Dop. temp. de lucru
[°C]		 Masa
[kg]
W2E 142-BB 01-01 x 230 50/60 29 2800 330 52 55 0,9
28 3300 390 57 70
W2E 142-BB 05-01 x 115 50/60 25 2800 330 52 55 0,9
24 3300 390 57 70
W2E 143-AA 09-01 x 230 50/60 24 2800 375 55 70 1
26 3300 440 60 70
W2E 143-AA 15-01 x 115 50/60 24 2800 375 55 70 1
26 3300 440 60 70
W2E 143-AB 09-01 x 230 50/60 26 2800 420 54 60 1
29 3300 500 58 75
W2E 143-AB 15-01 x 115 50/60 26 2850 420 54 60 1
29 3300 500 58 75
Atenție

Material: carcasă din aluminiu, rotor din tablă de oțel



Schema de construcții W2E 142-BB

Schema de construcții W2E 143




Tabel. Date tehnice

Tip Tensiunea nominală
[V DC]		 Interval de tensiune
[V DC]		 Frecvență
[Hz]		 Putere
[W]		 Numărul de revoluții
[obr./min.]		 Productivitate
[m3/h]		 Nivel de zgomot
[dB]		 Temp. de lucru
[°C]		 Masa
[kg]
Sursa de curent continuu DC
W2G 130-AA31-01 12 6-16 - 14 2950 345 51 -15 do 60 1
W2G 130-AA33-01 24 16-28 - 14 2950 345 51 -15 do 60 1
W2G 130-AA09-01 48 36-57 - 14 2950 345 51 -15 do 60 1
Sursa de alimentare cu curent alternativ AC
W2S 130-AA 03-01 230 - 50/ 45 2800 325 49 50 1,2
- 60 39 3250 380 53 70
W2S 130-AA 25-01 115 - 50/ 41 2800 325 49 60 1,1
- 60 38 3250 380 53 80
W2S 130-BM 03-01 230 - 50/ 47 2700 380 60 50 1,1
- 60 46 3050 425 62 70
W2S 130-BM 15-01 115 - 50/ 47 2700 380 60 50 1,1
- 60 46 3050 425 62 70
Atenție

Material: carcasă din aluminiu, rotor din tablă de oțel


Schema de construcție W2S130-AA ... Direcția fluxului de aer V ->


Schema de construcție W2S130-BM ... Direcția fluxului de aer A <-




Tabel. Date tehnice

Tip Tensiune
[V DC]		 Frecvență
[Hz]		 Productivitate
[m3/h]		 Numărul de revoluții
[obr./min.]		 Putere
[W]		 Curent
[A]		 Condensator
[µF/V]		 Nivel de zgomot
[dB]		 Temp. de lucru
[°C]		 Masa
[kg]
W2E 200-HH 38-01 230 50/ 925 2550 64 0,29 1,5/400 59 60 2
60 1030 2800 80 0,35 61 65
W2E 200-HH 86-01 115 50/ 925 2550 64 0,58 5/220 59 60 2
60 1030 2800 80 0,7 61 65
W2E 250-HL 06-01 230 50/ 1860 2550 135 0,59 4/400 68 60 1,8
60 1975 2700 185 0,82 70 40
W4S 200-HH 04-01 230 50/ 455 1370 30 0,22 - 43 70 2
60 520 1570 28 0,19 46 75


Tabel. Date tehnice

Tip Tensiune
[V DC]		 Frecvență
[V DC]		 Productivitate
[m3/h]		 Numărul de revoluții
[obr./min.]		 Putere
[W]		 Curent
[A]		 Nivel de zgomot
[dB]		 Temp. de lucru
[°C]		 Masa
[kg]
W1G 200-HH 77-52 24 16-28 1080 2950 55 2,6 60 60 2
W1G 200-HH 01-52 48 36-57 1090 2950 45 1,1 60 60 2
W1G 250-HH 37-52 24 16-28 1920 2750 105 5,0 70 60 2,1
W1G 250-HH 67-52 48 36-57 1920 2750 105 2,6 70 60 2,1


Schema de construcție W2E 200/250 W4S 200 Direcția fluxului de aer V ->

Schema de construcție W1G 200/250 Direcția fluxului de aer V ->

Tabel. Date tehnice

Tip a
[mm]		 b
[mm]		 c
[mm]		 d
[mm]
200 225 240 260 4,5
250 280 295 320 5,4
Atenție

Material: carcasă din aluminiu, rotor din tablă de oțel
