Producător: Galltec Mela Sensortechnik

Elemente și module de măsurare

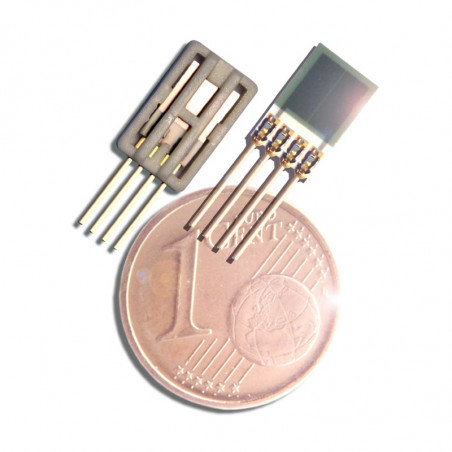

SENSOR DE UMIDITATE ȘI TEMPERATURĂ ÎN MINIATURĂ

Senzorii de umiditate în miniatură din seria CalHT sunt folosiți pentru a măsura umiditatea relativă și temperatura din aer și alte gaze neagresive. Senzorul este construit pe baza elementului de măsurare capacitiv MELA cu dinamică bună, stabilitate pe termen lung și rezistență la condens.

În ciuda dimensiunilor mici, doar 5x8mm, seria CalHybrid oferă un senzor de temperatură și umiditate complet calibrat, cu o ieșire analogică 0 ... 1 V sau o ieșire digitală compatibilă cu I2C.

Senzorii calHybrid sunt o alegere excelentă pentru OEM-uri, de exemplu în industria auto.


Date tehnice:

Umiditate relativă:
- Domeniul de măsurare 0 ... 100 % rh
- Rezoluție 0,5 %rh
- Precizia ±2 %rh 05„.35°C 25...85 %rh)
  ±3 %rh (15...35°C, 5...25 %rh si 85...95 %rh)
- Eroare suplimentară ±0,1 % rh/K pentru t35°C
Temperatura:
- Domeniul de măsurare: vezi tabel
- Rezolutie 0.1°C
- Precizia 0.5 K @ 25°C ±1 cifre
(vezi grafic)

General:
- Tensiunea de alimentare: 5...30 V DC
- Semnal de ieșire:
calHT01/1, calHT01/2 2 x 0...1 V (pentru RL 3 1 MΩ)
calHT 06/1, calHT 06/2 cifre (conform I2C)
- Temperatura de depozitare - 65 ... 150°C
- Temperatura de lucru - 40 ... 85°C
- Consumul de energie < 1 mA

Tip Interval de măsurare
[°C]		 Culoare

calHT01-0100(.R)

 0...100 Verde

calHT01-3070(.R)

 -30...70 Negru

calHT01-2080(.R)

 -20..80 Roșu

calHT01-4060(.R)

 -40...60 Galben

calHT06-4085(.R)

 -40...85 Alb

 Atenție:

La cerere, alte domenii de măsurare



Precizia temperaturii a senzorului de umiditate în miniatură calHT 01/1 și calHT 06/1 (calibrare cu 1 punct)

 Precizia temperaturii senzorului de umiditate în miniatură calHT 01/2 și calHT 06

Dimensiuni [mm]

Date speciale - calHybrid calHT06 (semnal de ieșire în conformitate cu I2 C)
Comanda trimisă de microcontroler pentru a citi 1 octet

S 1 0 0 1 0 0 0 0 A 0 0 0 0 C
4		 C
3		 C
2		 C
1		 A P
R/W




Cerere de date conform comenzii de control și citire

S 1 0 0 1 0 0 0 1 A D
7		 D
6		 D
5		 D
4		 D
3		 D
2		 D
1		 D
0		 N
A		 P
S Start
R/W
P Stop
A Confirmă     de la senzor
N/A Fără confirmare
C
4		 C
3		 C
2		 C
1
0 0 0 0 Citirea umidității
0 0 1 0 Biti de citire a temperaturii 1
0 0 1 1 Biti de citire a temperaturii  2

D
7		 D
6

D
5

 D
4		 D
3		 D
2		 D
1		 D
0
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Citirea umidității
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Biti de citire a temperaturii  1
X X X X 0/1 0/1 0/1 0/1 Biti de citire a temperaturii  2

X nu este exclus
umiditate = valoarea zecimală a umidității * 0,5
temperatura = (temperatura zecimala * 0,125) -40
(valoare zecimală DV Temp. = DV Byte 1 + DV Byte 2 * 256)


Protocol serial

Simbol Parametri Min Max Unitate
tBUF BUS free time betw. stop/start 4,7   μs
tD:SU data set-up time 250   ns
tD:HD data hold time 50   ns
tST:HD start hold time 4   μs
tST:SU start set-up time 4,7   μs
tSCL:L SCL„low" time 4,7   μs
tSCL:H SCL „high" time 4   μs
fSCL SCL frequency   100 kHz
t r SDA, SCL LOW/HIGH time   1 μs
tf SDA, SCL HIGH/LOW time   0,3 μs
tSTO:SU stop set-up time 4   μs
tSP pulse width of spikes to be suppressed by input filter   100 ns
CL capacitive load SDA, SCL BUS (internal pull-up 120 kW)   10 pF
tMUPD update for measurement values   40 ms
tSMPL sampling period DA converter 2 6 ms

Caracteristicile semnalului la magistrala de tensiune 25o C și 3,3 V I2 C


MĂSURĂRI DE UMIDITATE ȘI TEMPERATURĂ

Elementele de măsurare MELA sunt utilizate pentru a măsura umiditatea relativă în aer și alte gaze neagresive, menținând în același timp principiile de măsurare pentru elementul capacitiv. Sistemul de electrozi și stratul de polimer sensibil la umiditate sunt aplicate pe placa ceramică sticloasă. Acest strat este un condensator sensibil la umiditate, a cărui capacitate oferă o imagine de ansamblu asupra umidității relative a mediului. Mai multe tipuri de elemente de măsurare sunt realizate cu structuri de straturi diferite și alte dimensiuni. Aceste tipuri diferă în principal în condițiile de rezistență și capacitate externă. Acest lucru le permite să fie utilizate în multe aplicații diferite. Toate elementele de măsurare au proprietăți dinamice foarte bune, prezintă stabilitate pe termen lung și sunt impermeabile, ceea ce înseamnă că elementul este rezistent la efectul de rouă. Elementele de măsurare FE09 / 4 sunt senzori ieftine, mici, potriviți pentru multe aplicații diferite, sunt disponibili și cu cuști de protecție (FE09.R / 4). Elementele de măsurare FE09 sunt senzori versatili disponibili și în cuști de protecție (FE09.R / 2). Singura diferență între FE09 / 1 și FE09 / 2 este structura cu două straturi, ceea ce o face mai rezistentă la deteriorarea mecanică. De asemenea, sunt disponibile ca FE09.R / 1, adică cu o cușcă de protecție.


Instrucțiuni de utilizare
Nu atingeți niciodată partea activă a unui senzor foarte sensibil. Folosiți tensiune foarte scăzută atunci când lipiți elementul (temperatura de lipit 240 ° C, timpul de lipit 2 secunde). Este necesar să curățați elementul de măsurare suflând ușor orice reziduuri de asamblare, puteți de asemenea să clătiți elementul în apă distilată. Acest lucru nu afectează caracteristicile senzorului, dar măsurători precise pot fi făcute numai după ce elementul este complet uscat. Acest lucru se aplică și în cazul în care se formează elementul de rouă.

Tip

FE 09/1, FE 09.R/1
FE 09/2, FE09.R/2

FE 09/4
FE 09.R/4
Gama de activități 0...100%rh 0...100%rh
Temperatura de operare FE09/X -60...200°C -60...200°C
Temperatura de operare FE09.R/X -40...110°C -40...110°C
Capacitate de bază 135±10pF 115±15pF
Schimbarea capacității 0,3±0,05pF/%rh 0,27±0,08pF/%rh
Tensiunea admisă max. 3V fără DC max. 3V fără DC
Frecvența de măsurare  5...200kHz 5...200kHz
Factorul de pierdere <0,03 (pentru 10kHz) <0,03 (pentru 50kHz)
Timp de reacție(T90) 10s 10s
Histereza (MR 5...95%rh) <1,5%rh <1,5%rh
Liniaritate (MR 5...95%rh) <1,5%rh <1,5%rh
Stabilitate pe termen lung <1%rh/a <1%rh/a


DOMENIUL DE OPERAȚIE

ELEMENTY POMIAROWE WILGOTNOŚCI I TEMPERATURY zasada dzialania

FE 09/1, FE 09.R/1 FE 09/2, FE 09.R/2

ELEMENTY POMIAROWE WILGOTNOŚCI I TEMPERATURY wykres

FFE 09/4, FE 09.R/4

ELEMENTY POMIAROWE WILGOTNOŚCI I TEMPERATURY zasada działania



TEST DE SUBSTANȚE DESTRUCTIVE
Substanță de lucru Concentrare
NH3 (doar pentru o perioadă scurtă de timp) 100 ppm (2 x MAK)
N2S 20 ppm (2 x MAK)
SO2 3,7 ppm (10 x MAK)
No2 1,0 ppm (10 x MAK)
O2 0,6 ppm (10 x MAK)
Cl2 nici o influență

RELAȚIE DE TEMPERATURĂ

Următorul algoritm poate fi utilizat pentru a calcula dependența de temperatură a unui element de măsurare.

K = [A+a(T - 25)] Σ bi . T i
K= valoare ajustată
A= semnal de ieșire (0...100%)
T= temperatura(ºC)
bi= 6*10-4
a= 0,04 (pentru T≥25ºC)
a= 0 (pentru T<25ºC)
b0= 0,98125
b2= 6*10-6


DIMENSIUNI - (dimensiunile între paranteze se referă la tipuri FE09/2 i FE09.R/2)

Tip FE 09/1, FE09/2

ELEMENTY POMIAROWE WILGOTNOŚCI I TEMPERATURY type FE09/1, FE009/2

Tip FE 09.R/1, FE09.R/2


Type FE 09.R/1, FE09.R/2



Tip FE 09/4

Type FE 09/4

Tip FE 09.R/4

Type FE 09/4
