FAS -comutator care controlează acumularea apei
  • FAS -comutator care controlează acumularea apei

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Galltec Mela Sensortechnik

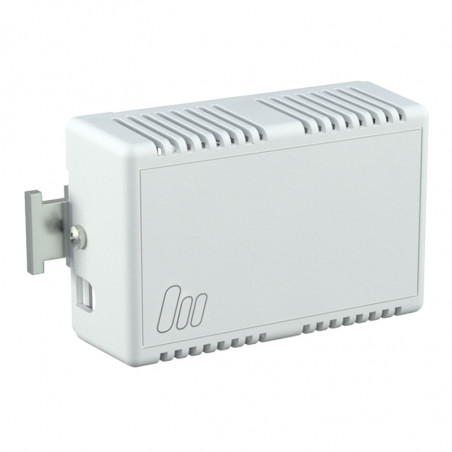

FAS -comutator care controlează acumularea apei

Utilizați:
Pentru a controla formarea condensului în cameră, găsiți cel mai umed loc. Nu întotdeauna locul cel mai rece înseamnă cel mai umed. Rețineți că orice schimbare într-o cameră poate avea efecte diferite. Comutatorul FAS trebuie montat astfel încât să aibă un contact termic bun cu locația selectată. Apa nu trebuie să intre în carcasă. Conexiunea se face cu benzi închise, care pot fi utilizate pentru conducte cu diametrul de până la 50 mm. Carcasa nu trebuie să fie expusă la surse de căldură externe, deoarece acest lucru poate provoca măsurători eronate. Poziția de montare trebuie aleasă astfel încât senzorul să fie plasat într-o parte reprezentativă a aerului, adică aerul trebuie să circule în jurul senzorului fără obstacole. Comutatorul FAS trebuie să fie amplasat în fluxul de aer.

Funcționare:
Dacă aerul din jurul senzorului este curat, dispozitivul nu necesită întreținere. Agenții corozivi și conținând solvenți, în funcție de tip și concentrație, pot afecta erorile de măsurare, precum și deteriora senzorul. Substanțele care se instalează pe senzor îl distrug prin crearea unui strat hidrofug. Aceste substanțe sunt aerosoli pe bază de rășină, lacuri, funingine etc. Înlocuiți capacele de protecție.

Descrierea senzorului:
Modulul HM120 cu elementul de măsurare "Polyga" este plasat pe o placă de aluminiu astfel încât elementul să se afle în imediata apropiere a plăcii. Se poate forma rouă în carcasă. Placa de aluminiu aderă la conductele de ventilație și transferă frigul în apropierea elementului de măsurare. Punctul de măsurare poate fi reglat după scoaterea carcasei. Valoarea pragului poate fi selectată în funcție de condițiile ambientale. Micro-comutatorul HM120 are un contact 2A / 28V placat cu argint, fără potențial și 100mA / 20VDC / AC. Opțional, poate fi instalat un comutator cu contacte placate cu aur pentru curenți și tensiuni joase (max. 100mA / 48VAC, min. 1mA / 5V). Comutatorul FAS nu necesită alimentare.

Reglarea punctului de comutare:
Este important să setați punctul de comutare corect pentru echipamentul dvs. O valoare prea ridicată provoacă rouă în puncte instabile. Testele au arătat că setarea punctului de comutare la 80% rh dă rezultate bune. Punctul de comutare poate fi selectat în funcție de dispozitiv.


Date tehnice:
- Interval de măsurare 30...100 % rh
- Precizia ±3.0%rh
- Gama de activități 50...100%rh
- Histereza de comutare (microinterrupție) în raport cu 50% rh 4%rh
- Tensiune (recomandată) 24VAC
- Tensiune maximă (230VAC)

- Capacitate de comutare, sarcină maximă


  Sarcină rezistivă 2A 48VAC (10000 cykli)
  Sarcina inductivă cos j = 0,8 0.2A 230V AC
  Sarcina inductivă L / R = 3ms 1A pentru 50V DC
    0.5A pentru 75V DC
  Sarcina electrică a becurilor 0.2A pentru 50V DC
- Capacitate de comutare, min max. 100mA, 48VAC
opțional cu contacte aurii
- Capacitate de comutare max. 100mA, 48VAC
    min. 1mA, 5V
- Temperatura ambiantă admisă 0...60°C
- Coeficientul de temperatură -0.2%/K rel. la 20°C/ 50%rh
- Jumătate de timp pentru V = 2m / s 1.2min
- Poziția de montare optionala
- Conexiune terminal de conectare
- compatibilitate electromagnetică EMC
  Rezistență conform EN 50 082-2
  Emisii conform EN 50 081-2
- Grad de protecție P20
- Dimensiuni 85x55x33mm
- Greutate aprox. 70g
Dimensiuni [mm]
FAS -WYŁĄCZNIK KONTROLUJĄCY POWSTAWANIE WODY wymiary 1









FAS -WYŁĄCZNIK KONTROLUJĄCY POWSTAWANIE WODY wymiar 1
