Filtre de trecere, seria AFPI
  • Filtre de trecere, seria AFPI

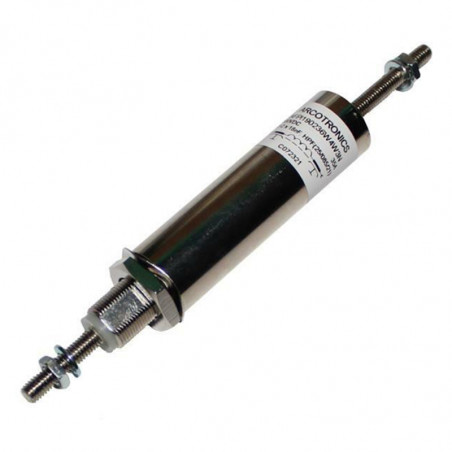

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre de trecere, seria AFPI

Date tehnice:
Tensiune nominală(UN):
200 VDC
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Test de tensiune (2s):
300 VDC
Intervalul de temperatură de funcționare:
de la -25°C la 85°C
Categorii climatice:
HPF (55/125/56)


Exemplu de desemnare: AFPI 100 410HPT1S

Tip IN
VDC
[A]		 RDC
[mΩ]		 C
[nF]		 Suprimare
50
[kHz]		 100
[kHz]		 300
[kHz]		 1
[MHz]		 10
[MHz]		 100
[MHz]

HPT1S

 0,5 <700 2x500 33 52 79 100 100 100

HFT1S

 1 <200 2x500 8 35 66 95 100 100

HGT1S

 3 <50 2x500 8 28 62 93 100 100

HHT1S

 5 <10 2x500 - 16 44 74 100 100

HJT1S

 10 <5 2x500 - 18 29 57 100 100

Schema

AFPI 100 410HPT1S schemat

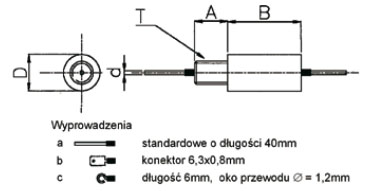

Carcasă

AFPI 100 410HPT1S obudowa


Exemplu de desemnare: AFPI 16 - * 440DMW3N

Tip IN
DC		 UN
DC/AC		 RDC
[mΩ]		 C
[nF]		 Test de tensiune
DC		 Categoria climatică Dimensiuni Ø d
[mm]		 Suprimare
A B D T 50
[kHz]		 100
[kHz]		 300
[kHz]		 1
[MHz]		 10
[MHz]		 100
[MHz]

440DMW3N

 16 100/- <6 2x2000 250 40/085/21 16 34 16 M10x0.75 1,2 60 78 100 100 100 100

320WMW3N

 16 440/- <6 2x100 1400 40/085/21 12 34 16 M10x0.75 1,2 6 10 19 50 93 100

236TMW3N

 16 600/250 <6 2x18nF 2700 40/085/21 16 34 16 M10x0.75 1,2     4 26 71 100

150TMW3N

 16 600/250 <6 2x2.5 2700 40/085/21 12 34 16 M10x0.75 1,2       5 36 83
Atenție:

0 - cabluri, coaxiale pe două fețe,
1 - conector 6.3x0.8mm,
2 - 6,3x0,8 mm conector pe ambele părți



Exemplu de desemnare : AFPI 190410V6C3S

Tip IN
DC		 UN
DC/AC		 RDC
[mΩ]		 C
[nF]		 Test de tensiune
DC		 Categoria climatică Dimensiuni Ø d
[mm]		 Suprimare
A B D T 50
[kHz]		 100
[kHz]		 300
[kHz]		 1
[MHz]		 10
[MHz]		 100
[MHz]

410V6C3S

 6 250/- <15 2x500 2121 40/085/21 17 75 19 M12x0.75 1,2   23 53 78 100 100

440D3W4N

 30 100/- <2 2x2000 250 40/085/21 16 40 19 M12x0.75 1,8 60 78 100 100 100 100

320W3W4N

 30 440/- <2 2x100 1400 40/085/21 16 40 19 M12x0.75 2 6 10 19 50 93 100

236T3W4N

 30 600/250 <2 2x18 2700 40/085/21 16 40 19 M12x0.75 2     4 26 71 100
Atenție:
Carcasă: N - placat cu nichel, S - placat cu argint.

Schema

AFPI 100 410HPT1S schemat
Carcasă

AFPI 100 410HPT1S obudowa
mai puțin
Citeste mai mult
