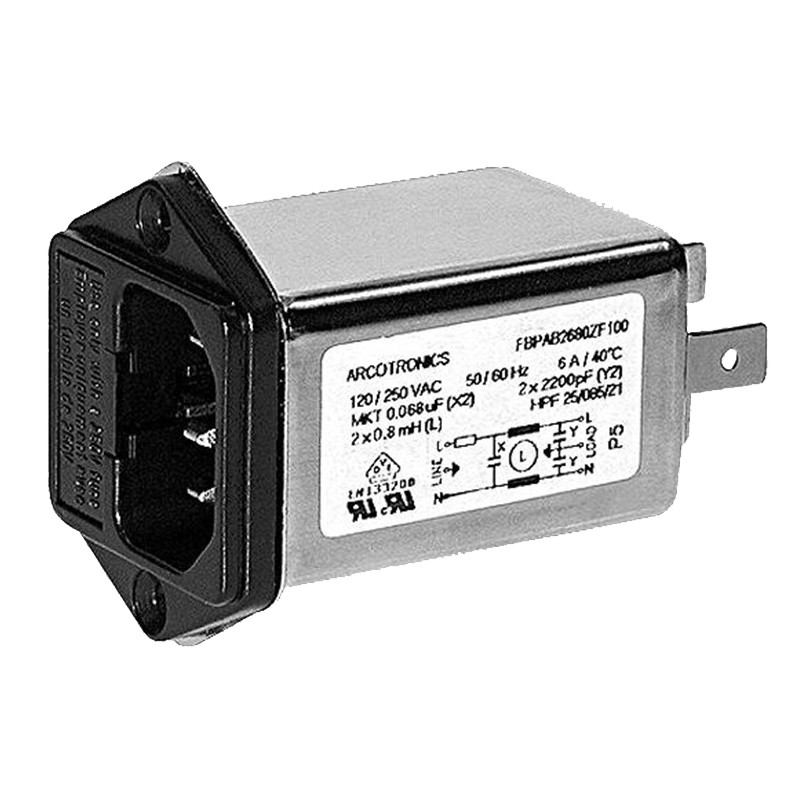

FILTRE LC-RFI INTERFERION CU SERIE F. SERIE F.AP-F.BQ-F.CP-F.CQ
  • FILTRE LC-RFI INTERFERION CU SERIE F. SERIE F.AP-F.BQ-F.CP-F.CQ

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

FILTRE LC-RFI INTERFERION CU SERIE F. SERIE F.AP-F.BQ-F.CP-F.CQ

Date tehnice:
Tensiune nominală(UR):
max 250V 50/60HZ
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL ):
220V, 50Hz
Test de tensiune (2s):
linie - pământ 3000 VDC sau 800 VAC

linie - linie 1700 VDC
Categorii climatice:
HPF (25/085/21)
Interval de temperatură:
de la -25°C la 85°C


Tip IN
[A]		 L
[mH]		 Cx
[µF]		 Cy
[pF]		 IL
[mA]

R- -.AB.2680.ZA.100

 1 2x10 0,068 2x2200 2x0.2

F.- -.AB.2680.ZB.100

 2 2x4 0,068 2x2200 2x0.2

F.- -.AB.2680.ZC.100

 4 2x1.5 0,068 2x2200 2x0.2

F.- -.AB.2680.ZF.100

 6 2x0.8 0,068 2x2200 2x0.2

F.- -.AB.2680.ZG.100

 10 2x0.13 0,068 2x2200 2x0.2

Metoda de marcare

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ sposób oznaczania

Schema

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ schemat

Carcasă F.B-

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F B

Carcasă F.C-

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F C

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyka FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 2
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 3 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 4
