FILTRE LC-RFI INTERFERION PENTRU IMPRIMARE - SERIE F.AM.AV
  • FILTRE LC-RFI INTERFERION PENTRU IMPRIMARE - SERIE F.AM.AV

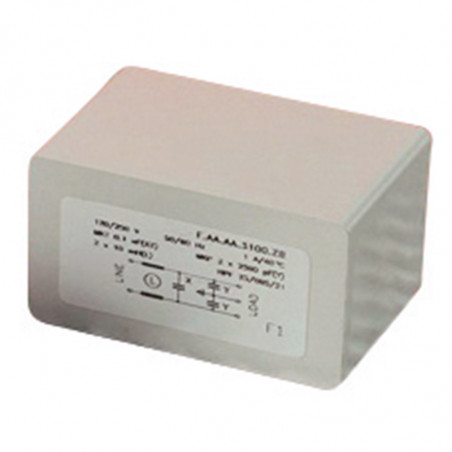

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

FILTRE LC-RFI INTERFERION PENTRU IMPRIMARE - SERIE F.AM.AV

Dane techniczne:
Tensiune nominală(UR):
250V 50/60HZ
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL):
valoarea maximă la 220V, 50Hz
Test de tensiune (2s):
linie - pământ 3000 VDC sau 1800 VAC

linie - linie 1700 VDC
Categorii climatice:
HPF (25/85/21)
Interval de temperatură:
de la -25°C la 85°C

Tip IR
[A]		 L1
[mH]		 L2
[mH]		 Cx1
[pF]		 Cx2
[pF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[MΩ]		 Schema

F.AM.AV.3600.ZC010

 16 2x 1     0,6 2x2500   2x0,23 1 A

F.AM.AV.3600.ZI.010

 16 2x 1     0,6 2x6800   2x0,62 1 A

F.AM.AV.3940.ZA

 3,3 2x 13   0,47 0,47 2x6800   2x0,62 0,33 B

F.AM.AV.3940.ZB.001

 3,3 2x 13 2x1 0,47 0,47 2x6800 2x1000 2x0,72 0,68 C

Schema A

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt A

Schema B

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt B

Schema C

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV scheamt C

Dimensiuni [mm] și cabluri

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV wymiary i doprowadzenia

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)


FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 1 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 2
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 3 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI DO DRUKU – SERIA F.AM.AV charakterystyka 4
