Filtre monofazate F.LL.E2. *** A.AN 250VAC 8-63A
  • Filtre monofazate F.LL.E2. *** A.AN 250VAC 8-63A

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre monofazate F.LL.E2. *** A.AN 250VAC 8-63A

Date tehnice:
Tensiune nominală(UR ):
250V 50/60HZ
Curent nominal (IN):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL):
valoarea maximă la 230V, 50Hz
Test de tensiune  (2s):
linie - pământ 2700 VDC

linie - linie 1700 VDC
Categorii climatice:
HPF (25/85/21)
Interval de temperatură:
de la -25°C la 85°C

Tip IN
[A]		 IL
Curent de scurgere(max)
[mA]

Capacitate
line-line

Capacitate
line-sol

 Inductanță
[mH]

F.LLE2.008A.AN.R1

 8 2x5,2 2.2µF(X2) +
0.68µF(X2)
MKT		 2x10nF(Y2)
+
2x47nF(Y2)		 2x10

F.LLE2.012A.AN.R1

 12 2x5,2 2.2µF(X2) +
1µF(X2)
MKT		 2x10nF(Y2)
+
2x47nF(Y2)		 2x7,5

F.LL.E2.016A.AN.R1

 16 2x5,2 2.2µF(X2)+
1µF(X2)
MKT		 2x10nF(Y2)
+
2x47nF(Y2)		 2x5

F.LL.E2.020A.AN.R1

 20 2x5,2 2.2µF(X2) +
1µF(X2)
MKT		 2x10nF(Y2)
+
2x47nF(Y2)		 2x3,2

F.LL.E2.030A.AN.R1

 30 2x5,6 2.2µF(X2) +
1µF(X2)
MKT		 2x15nF(Y2)
+
2x47nF(Y2)		 2x1,3

F.LLE2.036A.AN.R1

 36 2x5,6 2.2µF(X2) +
1µF(X2)
MKT		 2x15nF(Y2)
+
2x47nF(Y2)		 2x1,3

F.LL.E2.055A.AN.R1

 55 2x11,5 4.4µF(X2) +
1µF(X2)
MKT		 2x33nF(Y2)
+
2x94nF(Y2)		 2x1

F.LL.E2.063A.AN.R1

 63 2x11,5 4.4µF(X2) +
1µF(X2)
MKT		 2x33nF(Y2)
+
2x94nF(Y2)		 2x1

Schema
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A schemat
Dimensiuni [mm] și cabluri

Tip A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F
[mm]		 G
[mm]		 H
[mm]		 J
[mm]

F.LLE2.008A.AN.R1

 131 99 95 105 10 51 85 40 16

F.LLE2.012A.AN.R1

 131 99 95 105 10 51 85 40 16

F.LLE2.016A.AN.R1

 131 99 95 105 10 51 85 40 16

F.LLE2.020A.AN.R1

 131 99 95 105 10 51 85 40 16

F.LLE2.030A.AN.R1

 148 99 95 105 10 51 85 57 19

F.LLE2.036A.AN.R1

 148 99 95 105 10 51 85 57 19

F.LLE2.055A.AN.R1

 219 170 113 129 10 115 100 60 20

F.LLE2.063A.AN.R1

 219 170 113 129 10 115 100 60 17
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A

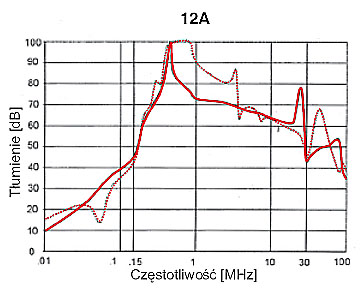

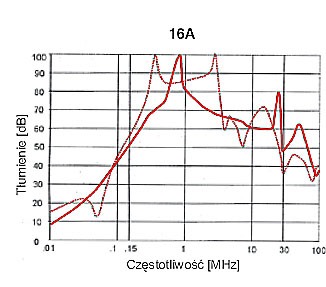

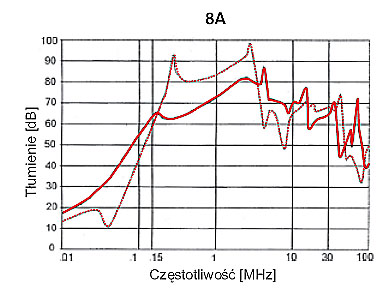

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 1 FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 2
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 3 FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 4
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 5 FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** A.AN 250VAC 8-63A charakterystyki 6
