Filtre trifazate cu conductor neutru seria F.LL.D3... AB
  • Filtre trifazate cu conductor neutru seria F.LL.D3... AB

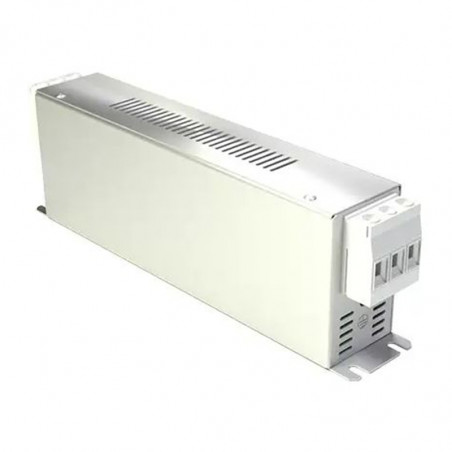

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre trifazate cu conductor neutru seria F.LL.D3 ... AB

Tensiune nominală(UN): 440V (Interfacială); 50/60Hz
Curent nominal (IN): determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL): valoarea maximă la UN/√3, 50Hz
Test de tensiune (2s) linie - pământ 2700 VDC sau 1800VAC
linie - linie 1075 VDC
Interval de temperatură: de la -25°C la 88°C
Categorii climatice: HPF (25/85/21)

Tip IN
[A]		 L
[mH]		 Cx1
[µF]		 Cx2
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[mΩ]		 Carcasă Nr. Fig.

F.LL.D3.025A.AB.01

 25 4 x 1,2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 A

F.LL.D3.036A.AB.01

 36 4 x 0,95 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 A

F.LL.D4.036A.AB.03

 36 4 x 1,3 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 D

F.LL.D3.050A.AB.01

 50 4 x 2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D4.050A.AB.R3

 50 4 x 0,5 3 x 2,2 3 x 2,2 2 x 22000 3 x 4700 < 6,1 3 x 0,1 E

F.LL.D3.063A.AB.01

 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D3.063A.AB.08

 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 C

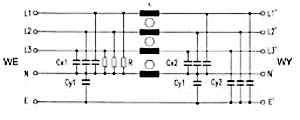

Schema
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB schemat

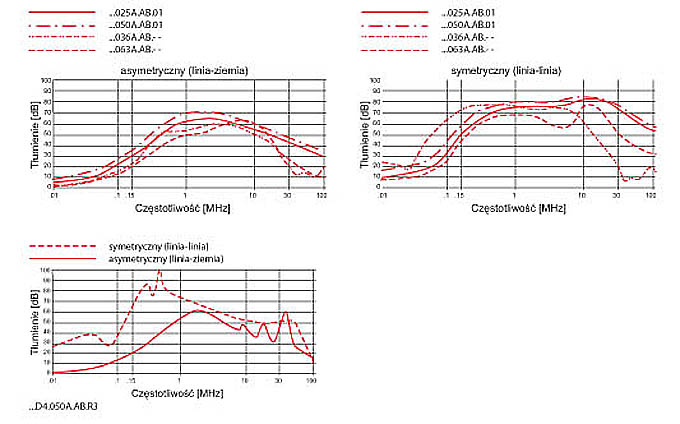

Caracteristici-supresie
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB charakterystyki

Carcasă D

Carcasă E

Dimensiuni [mm] și cabluri

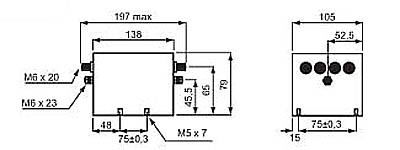

Carcasă A
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa A

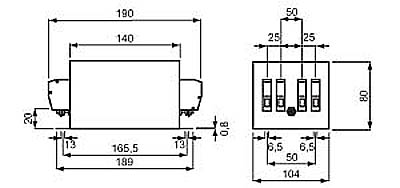

Carcasă B
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa b

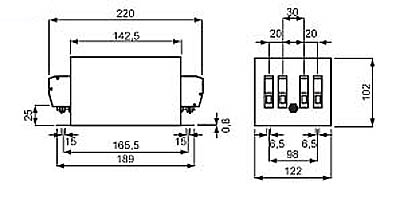

Carcasă C
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa c
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa r
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.LL.D3...AB obudowa t
