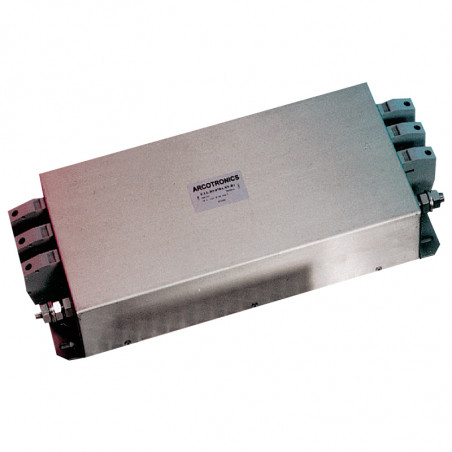

Filtre trifazică cu F.TR serie neutru...
  • Filtre trifazică cu F.TR serie neutru...

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre trifazică cu F.TR serie neutru ...

Date tehnice:
Tensiune nominală(UR):
440V (interfază); 50/60HZ
Curent nominal (IN ):
determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL):
valoarea maximă laUN/√3, 50Hz
Test de tensiune (2s):
linie - pământ 2500 VDC

linie - sârmă neutră 1700 VDC
Categorii climatice:
HPF (25/85/21) dla 16A, 19A, 50A, 100A i F.TR.25A.06

Interval de temperatură:
de la -25°C la 85°C pentru 16A, 19A, 50A, 100A si F.TR.25A.06

Categorii climatice:
HPF (25/100/21) pentru alții
Interval de temperatură:
de la -25°C la 100°C pentru alții

Tip IN
[A]		 L1
[mH]		 I2
[mH]		 Cx
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[MΩ]		 Schema
nr fig.		 Carcasă
nr fig.

F.TR.13A.07.D2.G-.01

 13 4 X 0,08 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C B

F.TR.15A.05.D0.G-

 15   3 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 A A

F.TR.16A.07.D2.GI.00

 16 4 X 0,1 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C D

F.TR.16A.10D0.GB

 16   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A

F.TR.19A.10.D0.GI

 19   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A

F.TR.25A.02.D0.G-

 25   4 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 B A

F.TR.25A.06.D0.G-

 25   4 x 0,35 3 x 1,15 3 x 0,01 4 x 22 9,3 3 x 0,33 D A

F.TR.25A.06.D0.G-.02

 25   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.50A.06.D0.GD.03

 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.50A.06.D0.GI.02

 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A

F.TR.100A.6.D0.GI.02

 100   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E C
Atenție
D - fire, șuruburi I - M4
Schema A
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat A
Schema B
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat B
Schema C
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat C
Schema D
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat D
Schema E
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... schemat E

Dimensiuni [mm] și cabluri
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... wymiary

Caracteristici - atenuare
.................. simetric (linie-linie)
_________ asimetric (linie-sol)

FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 1 FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 2
FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 3 FILTRY TRÓJFAZOWE Z PRZEWODEM ZEROWYM SERIA F.TR... charakterystyki 4
