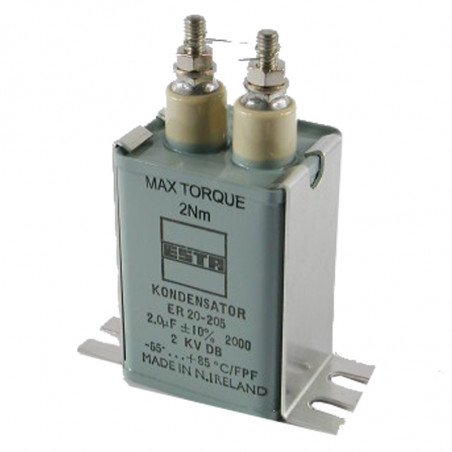

Condensatoare de înaltă tensiune - seria ER
  • Condensatoare de înaltă tensiune - seria ER

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Condensatoare de înaltă tensiune - seria ER

Scurtă descriere:


Aplicație:
Surse de alimentare HV, filtre HV, tracțiune, generatoare de raze X

Date tehnice:
Interval de temperatură:
-55°C la 85°C pentru UN

-55°C la 105°C pentru 0,4 UN
Toleranță de capacitate:

• standard
±10% la 1 kHz
• opțiune
±5% la 1 kHz

±2% la 1 kHz
Factor de putere:
0,5 % (20°C; 1kHz)
Poziția de montare:
orice


TipTensiune
[V]
Capacitate
[µF]
Dimensiuni
[mm]
ABCDE

ER10-104

10000,15048282020

ER10-504

10000,55048282020

ER10-105

100017548282020

ER10-405

100047560542535

ER10-605

100069560542535

ER10-106

10001011580484035

ER10-256

10002515585674035

ER10-506

1000501551301005035

ER20-104

20000,16048282020

ER20-254

20000,256048282020

ER20-504

20000,56048282020

ER20-105

200019548282020

ER20-205

200027554482235

ER20-405

2000411554482235

ER20-605

2000613560542535

ER20-805

2000813580484035

ER20-106

20001011585674035

ER20-126

20001213585674035

ER20-156

20001515585674035

ER20-206

2000201151301005035

ER20-256

2000251351301005035

ER20-306

2000301551301005035

ER20-406

2000401801301005035

ER20-506

2000502301301005035

ER30-104

30000,16048282020

ER30-254

30000,256048282020

ER30-504

30000,57548282020

ER30-105

3000111548282020

ER30-105X

300017554482235

ER30-205

3000211554482235

ER30-405

3000415560542535

ER30-605

3000618080484035

ER30-805

3000815585674035

ER30-106

300010951301005035

ER30-126

3000121151301005035

ER30-156

3000151351301005035

ER30-206

3000201551301005035

ER30-256

3000251801301005035

ER30-306

3000302301301005035

ER30-406

3000402951301005035

ER30-506

3000503451301005035


TipTensiune
[V]
Capacitate
[µF]
Dimensiuni
[mm]
ABCDE

ER50-104

50000,16048282020

ER50-254

50000,257548282020

ER50-504

50000,58054282020

ER50-105

5000111554482220

ER50-205

5000213560542535

ER50-405

5000415585674035

ER50-805

500081351301005035

ER50-106

5000101551301005035

ER50-126

5000121801301005035

ER50-156

5000152301301005035

ER50-206

5000202901301005035

ER50-256

5000253451301005035

ER50-506

5000502951801807535

ER60-104

60000,1655448*35

ER60-254

60000,25805448*35

ER60-504

60000,510080484035

ER60-105

6000110085674035

ER60-205

600021001301005035

ER60-405

600041351301005035

ER60-605

600061801301005035

ER60-805

600082501301005035

ER60-106

6000102901301005035

ER60-126

6000123451301005035

ER60-156

6000152601901207535

ER60-206

60002018022016412560

ER80-503

80000,05586054*60

ER80-104

80000,1656054*60

ER80-254

80000,25856054*60

ER80-504

80000,51406054*60

ER80-105

8000112085674060

ER80-205

800021201301005060

ER80-405

800042001301005060

ER80-605

800062701301005060

ER80-805

800083451301005060

ER80-106

8000102601901207560

ER80-126

8000122601801807560

ER80-156

8000152801801807560


TipTensiune
[kV]
Capacitate
[µF]
Dimensiuni
[mm]
ABCDE

ER100-503

100,055880484060

ER100-104

100,16580485460

ER100-254

100,2510580484060

ER100-504

100,514080484060

ER100-105

10116085674060

ER100-205

1021401301005060

ER100-405

1042601301005060

ER100-605

1063501301005060

ER100-805

1083001901207560

ER100-106

10103501901207560

ER100-126

10123001801807560

ER100-156

10153501801807560

ER120-503

120,057585674060

ER120-104

120,110085674060

ER120-254

120,2510585674060

ER120-504

120,51051301007560

ER120-105

1211451301007560

ER120-205

1222401301007560

ER120-405

1242801901207560

ER120-605

1262801801807560

ER150-103

150,01606054*60

ER150-203

150,02606054*60

ER150-503

150,05856054*60

ER150-104

150,11058048*60

ER150-254

150,2512585674060

ER150-504

150,519085674060

ER150-504X

150,51051301007560

ER150-105

1511601301007560

ER150-205

1523001301007560

ER150-405

15426018018075100

ER150-505

15528518018075100

ER150-605

15635518018075100

ER150-805

158355240180100100

ER200-103

200,01608048*60

ER200-203

200,02708048*60


TipTensiune
[kV]
Capacitate
[µF]
Dimensiuni
[mm]
ABCDE

ER200-503

200,051058048*60

ER200-503X

200,058585674060

ER200-104

200,110585674060

ER200-254

200,2519085674060

ER200-504

200,51601301007560

ER200-105

2013001301007560

ER200-205

20225018018090100

ER200-405

204305240180100100

ER200-505

205355240180100100

ER250-103

250,01708567*70

ER250-203

250,02758567*70

ER250-503

250,051108567*70

ER250-104

250,11508567*70

ER250-104X

250,1951301006570

ER250-254

250,251301301006570

ER250-504

250,52501301006570

ER250-105

25120018018075100

ER250-205

252275240180100100

ER300-103

300,01808567*70

ER300-203

300,021008567*70

ER300-503

300,051358567*70

ER300-104

300,12008567*70

ER300-104X

300,11201301006570

ER300-254

300,251751301006570

ER300-504

300,53151301006570

ER300-105

30129518018075100

ER300-205

302365240180100100

ER400-103

400,011058567*70

ER400-203

400,021258567*70

ER400-503

400,052108567*70

ER400-503X

400,051251301006570

ER400-104

400,11851301006570

ER400-254

400,528018018075100

ER400-504

400,5280180ISO75100

Dimensiunile carcasei [mm]

BCKLM
4828637615
5448708220
6054759020
80489510830
856710211430
13010014615955
19012014615955
180180230260130
240180290320130
Kondensatory wysokonapięciowe - seria ER wymiary

Timpul de lucru

40°C si UN– 50000 h
85°C si 0,6 UN– 50000 h
Caracteristici pentru 40°C.
Kondensatory wysokonapięciowe - seria ER czas pracy charakterysytka
Coeficientul de temperatură al schimbării capacității

Kondensatory wysokonapięciowe - seria ER - wykres temperatura

RIPPLE

Valoarea componentei CC și a ondulării nu trebuie să depășească tensiunea nominală a condensatorului.
Umplerea tensiunii admise în raport cu tensiunea nominală (valoarea de vârf la vârf).

Kondensatory wysokonapięciowe - seria ER tetnienie

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
