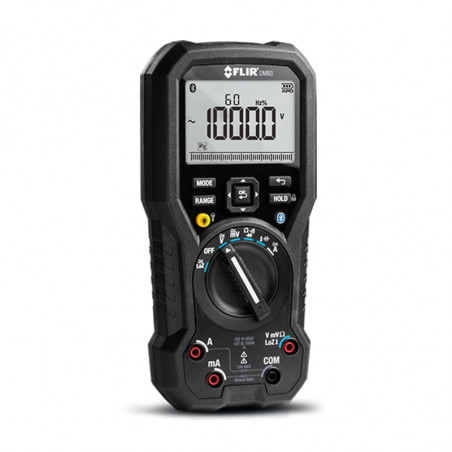

FLIR DM93 - multimetru industrial pentru măsurarea valorii eficiente
  • FLIR DM93 - multimetru industrial pentru măsurarea valorii eficiente

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Teledyne FLIR

FLIR DM93 - multimetru industrial pentru măsurarea valorii eficiente

FLIR CM93

Multimetru industrial pentru măsurarea efectivă a valorii.

Acest dispozitiv este bine testat și calibrat. Cu o funcționare corectă, va funcționa în mod fiabil timp de mai mulți ani.

Caracteristici principale

  • Afisaj foarte mare, cu indicatie de 4000/40 000.
  • Selectarea automată AC / DC în modurile de tensiune și curent.
  • Meniul de selectare pe ecran și butonul de navigare.
  • Mod de acționare cu frecvență variabilă (filtru de trecere mică).
  • Precizie 0,05% pentru curent continuu.
  • Măsurare Z scăzută
  • Retenție automată a ecranului.
  • Măsurarea maximă a reținerii
  • Măsurare DB / dBm.
  • Posibilitatea de a salva automat 20.000 de înregistrări de date.
  • Opțiune de salvare / reamintire manuală a 99 de înregistrări de date.
  • Doar pentru uz interior; 2000 m
  • Interfață Bluetooth cu software inclus.
  • Categorie de siguranță: CAT IV-600 V, CAT III-1000 V.


Descrierea contoruluiFLIR CM93

Vedere din față

  • Ecran LCD
  • Butoane funcționale
  • Butoane funcționale, placă de selectare
  • Comutator funcțional

Date tehnice

Parametri generali

  • Tensiunea maximă utilizată în orice terminal: 1000 V DC sau 1000V AC RMS.
  • Număr pe afișaj: 4000/40000.
  • Indicație de polarizare: automată, pozitivă, negativă.
  • Indicație în afara intervalului: OL.
  • Rata de măsurare: 10 probe pe secundă.
  • Cerințe de putere: 6 × 1,5V baterii alcaline AAA.
  • Durata de viață a bateriei: aproximativ 100 de ore pe baterii alcaline (lumina de fundal, lampa de lucru și Bluetooth oprit).
  • Tensiune scăzută a bateriei: aproximativ 7.0V.
  • Oprire automată: implicit 10 minute.
  • Temperatura de operare și umiditatea relativă a mediului:
  • • De la -10 ℃ la 30 ℃, < 85% HR.
  • • De la 30 ... 40 °, [l] 75% HR.
  • • De la 40 ℃ la 50 ℃, < 45% HR.
  • Temperatura de depozitare și umiditatea relativă: -30 ℃ până la 60 ℃, 0-80% RH (baterii instalate).
  • Coeficientul de temperatură: 0,1 × (precizia specificată) / ℃, < 18 ℃, > 28 ℃.
  • Inaltime de lucru: 2000m.
  • Ciclul de calibrare: o dată pe an.
  • Greutate: 465 g cu baterii.
  • Dimensiuni (H × L × L): 52mm × 83mm × 188mm cu toc.
  • Siguranță: în conformitate cu IEC61010-1CATIV-600V, CATIII-1000V, IEC 61010-2-033.
  • Intervalul Bluetooth este de până la 10m.
CAT Domeniul de aplicare
I Circuite neconectate la rețea
II Circuite conectate direct la instalația de joasă tensiune
III Instalare clădire
IV Sursa de instalare de joasă tensiune



EMC: EN 61326-1. Grad de poluare: 2. Vibrații: în conformitate cu MIL-PRF-28800 pentru un instrument de clasa 2. Protecție împotriva căderilor: 1,5 m.

Specificații electrice

  • Precizia ± (% din citire + numărul de cifre (dgt)) la 18-28 ℃, (< 80% RH).
  • Pentru specificații în modul 4¾, înmulțiți numărul de cifre cu 10.
  • Pentru cele mai bune măsurători, utilizați funcția REL to pentru a compensa compensațiile.

[NBSP]

Tensiune. Rezoluție de specificații în modul 3 trybie.

Mod Gamă Precizie
DC 40,00 mV 0,05% + 3 cifre
400,0 mV 0,05% + 1 cifre
4,000 V
40,00 V
400,0 V
1000 V
  De la 40 Hz la70 Hz De la 70 Hz la 1 kHz De la 1 kHz la 5kHz De la 5 kHz la 20 kHz1
Curent 40,00 mV 0,5% + 2 cifre 1,0% + 4 cifre 2,0% + 4 cifre Nici unul specificat
400,0 mV 0,5% + 2 cifre 1,0% + 4 cifre 2,0% + 4 cifre 2,0% + 20 cifre
4,000 V
40,00 V
400,0V 0,5% + 2 cifre 1,0% + 4 cifre 2,0% + 4 cifre2 Nici unul specificat
1000 V 0,5% + 2 cifre 1,0% + 4 cifre Nici unul specificat Nici unul specificat



1. Sub 10% din interval, adăugați 10 cifre la precizie.
2. Frecvența este cuprinsă între 1kHz și 2kHz.

Protecție la intrare: 1000 V DC sau 1000 V AC RMS
Impedanță de intrare:

  • mV: 1 MΩ, < 100 pF.
  • V: 10 MΩ, < 100 pF.

Lățime de bandă: 40 Hz până la 20 kHz.
Rezoluție minimă: 1 μV în intervalul 40 mV.

CMRR / RMN (factor de respingere în modul comun / normal):

  • V AC: CMRR > 60 dB la DC, 50 Hz / 60 Hz.
  • V DC: CMRR > 100 dB la DC, 50 Hz / 60 Hz.
  • RMN > 50 dB la DC, 50 Hz / 60 Hz.

Tipul de conversie AC: cuplat în curent alternativ, răspuns RMS real, calibrat la intrarea undelor sinusoidale Pentru undele non-sinusoidale, adăugați următoarele corecții ale factorului de creastă:

  • Pentru un factor de creștere de 1,4-2,0, adăugați 1,0% la precizia AC.
  • Pentru un factor de creștere de 2,0-2,5, adăugați 2,5% la precizia AC.
  • Pentru un factor de creștere de 2,5-3,0, adăugați 4,0% la precizia AC

Intensitate. Rezoluție de specificații în modul 3 trybie.

Mod Gamă Precizie
DC 40,00 mA 0,2% + 1 cifre
400,0 mA
4,000 A
10,00 A 0,2% + 2 cifre
  De la 40 Hz la70 Hz De la 70 Hz la 1 kHz De la 1 kHz la10 kHz
Curent1 40,00 mA 1,0% + 2 cifre 2,0% + 4 cifre 2,0% + 4 cifre2
400,0 mA
4,000 A 1,0% + 2 cifre 2,0% + 4 cifre Nici unul specificat

1. Sub 5% din gama AC, adăugați 20 de cifre la precizie.
2. Sub 10% din interval, adăugați 10 cifre la precizie.

Protecție la intrare: Echipat cu siguranță cu energie mare.

  • mA: 440 mA, 1000 V IR 10 kA siguranță (Bussmann DMM-B-44/100)
  • A: 11 A, 1000 V IR 20 kA siguranță (Bussmann DMM-B-11A)

Impedanță de intrare:

  • mA: 1 Ω la intrarea mA.
  • A: 10 mΩ la intrarea A.

Lățime de bandă: 40 Hz până la 10 kHz.
Rezoluție minimă: 1 μA în intervalul 40 mA.
Timpul maxim de măsurare: 1 minut la intrarea A, 10 minute la intrarea mA. Timpul de odihnă este de minim 20 de minute.
Tipul de conversie AC: Tipul de conversie AC este același ca pentru tensiune.

Specificații suplimentare AC

Mod Gamă Precizie
Curent alternativ și direct La fel ca V și A. Precizie AC + 1,0%
VFD Precizie AC dla 40–400 Hz
Înghețarea valorilor de vârf pe ecran Precizie  AC + (3,0% + 100 dgt) pentru 40Hz - 1kHz
Scăzut Z La fel ca V. Precizie + 1,0%

Frecvența de întrerupere a VFD: 800 Hz (–3 dB punct).
Caracteristici de atenuare VFD: aprox -24 dB.

Gamă Rezoluție Precizie
400,00 Hz 0,01 Hz ± 5 dgt
4,0000 kHz 0,1 Hz
40,000 kHz 1 Hz
100,00 kHz 10 Hz

Frecvența minimă detectată: 5 Hz.

Sensibilitatea contorizării frecvențelor

Funcție Gamă

Sensibilitate (de la vârf la vârf)
De la 5 Hz la 10 kHz

Sensibilitate (de la vârf la vârf)
10-100 kHz
mV 40,000 mV 10 mV 10 mV
400,00 mV 100 mV 100 mV
V 4,0000 V 1 V 1 V
40,000 V 10 V 10 V
400,00 V 100 V 100 V
1000 V 600 V Nici unul specificat
mA 40,000 mA 10 mA Nici unul specificat
400,00 mA 100 mA
A 4,0000 A 1:00 AM Nici unul specificat
10,000 A 6:00 AM

Rezistența. Rezoluție de specificații în modul 3 trybie.

Gamă Rezoluție Precizie
400,0 Ω 100 mΩ ±(0,2% + 2 cifre)
4,000 kΩ 1 Ω ±(0,2% + 1 cifre)
40,00 kΩ 10 Ω
400,0 kΩ 100 Ω
4,000 MΩ 1 kΩ ±(1,0% + 1 cifre)
40,00 MΩ 10 kΩ ±(2,0% + 20 cifre)

Protecție la intrare: 1000 V DC sau 1000 V AC RMS.
