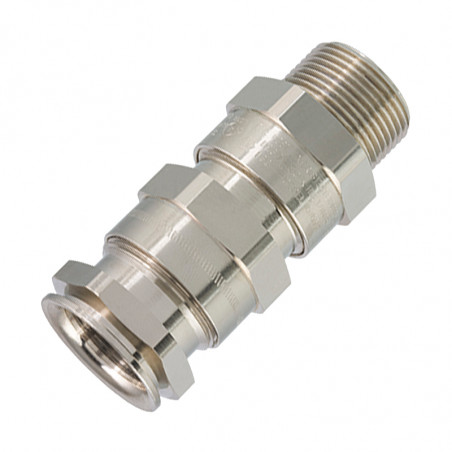

ADE-1F2 DS sigiliu dublu - pentru furtun neranforsat
  • ADE-1F2 DS sigiliu dublu - pentru furtun neranforsat

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

ADE-1F2 DS sigiliu dublu - pentru furtun neranforsat

ADE-1F2 DS sigiliu dublu - pentru furtun neranforsat

Date tehnice

Scop:

Temperatura de lucru:
Certificat ATEX:

cablu neranforsat, cablu plat,
Cablu de mare tip P
-60 ° C până la + 140 ° C
INERIS12ATEX0032X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; aplicație minieră

Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 1 "la 4"; ISO de la 32 la 110
Oțel inoxidabil: dimensiuni ADE 8 până la 17; NPT de la 3/8 "la 4"; ISO 16-110
Certificat IECEx:

IECEx INE 12.0025X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; aplicație minieră

Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 1 "la 4"; ISO de la 32 la 110
Oțel inoxidabil: dimensiuni ADE 8 până la 17; NPT de la 3/8 "la 4"; ISO 16-110
Alte certificate:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Industria maritimă:

 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conform DTS-01:1991
Certificat UL: 3DJN E310130, Clasa I, Zona 2*, AEx e II, EX e II

Dimensiuni ADE de la 3 la 17, ½ ”la 4” NPT sau ISO 20 până la 110 cu cabluri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3DJN E310130, clasa I, Zona 2 *, AEx e II, EX e II
Dimensiuni ADE de la 3 la 17, ½ ”la 4” NPT sau ISO 20 până la 110 cu cabluri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Clasa I Zona 2 *, AE | x e II, Ex e II
Dimensiuni ADE de la 3 la 17, ½ ”la 4” NPT sau ISO 20 până la 110 cu non-armat
prin cablu de mare.









1) Poate fi folosit în div. 2 presupunând că carcasa nu conține componente scânteietoare.

Execuție

Cutie de umplutură din alamă nichelată cu spor
rezistență la coroziune Ca alternativă, acestea sunt, de asemenea, disponibile
Oțel inoxidabil AISI316, bronz sau aluminiu.
Pentru aluminiu și oțel inoxidabil, se recomandă utilizarea unui lubrifiant adecvat.

Caracteristici

1. Etanșare ignifugă pe mantaua exterioară a conductei.
2. Garnitura de mediu cu mecanism de extindere a cablului controlat.
3. Cleme suplimentare care reduc presiunea asupra firelor (ca opțiune).


Coduri și dimensiuni


* Dimensiuni plane pentru margini rotunjite

înmulțiți cu 1,1


Seria Fir Gamă Material Opțiuni
ADE2 M25 3 NPN
    0 = XS NPN = niklwoany mosiądz K1 = Zestaw 1
    1 = S SSN = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium
(oprócz Grupy 1)		 PUSTE = bez opcji


Set pentru a alege
K1 K2 K3

Piuliță
Șaibă verde
Compozit

Piuliță
Șaibă verde
Compozit
Împământare
Capac

Piuliță
Șaibă verde
Compozit
Împământare
Zimtat
Amortizor

Tabel de selecție ADE2 Dimensiuni ADE2 Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea firului Cod sigiliu Gama de etanșare ISO / NPT A B L
(dł.)
ISO NPT

Accelerare externă
MIN-MAX
M12   3 4,5-8,0 17 17 42,0 ADE2M123NPN CAP826404V1
M16   2 4,5-8,5 17 19 42,0 ADE2M162NPN CAP826594V1
M16   3 7,0-12,0 19 19 47,0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7-5,5 15 24 42,0 ADE2M200NPN CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4,5-8,5 17 24 42,0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7,0-12,0 19 24 47,0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10,0-16,0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7,0-12,0 19 30 47,0 ADE2M251NPN CAP826774V1 ADE2N0751NPN CAP828774V1
M25 3/4" 2 10,0-16,0 24 30 54,0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13,5-20,5 30 30 63,0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 79,0 ADE2M323NPN CAP826804V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18,0-27,5 (26,0) 48 48 86,0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29,0-41,0 55 55 90,0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
  2" 2 35,0-48,0 64 64 90,0     ADE2N2002NPN CAP829294V1
M50   3 35,0-45,0 64 64 99,0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0-56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
M90 3" 2 58,0-74,0 95 95 123,0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 139,0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75,0-93,0 (92,0) 120 120 139,0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85,0-104,0 135 135 156,0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
