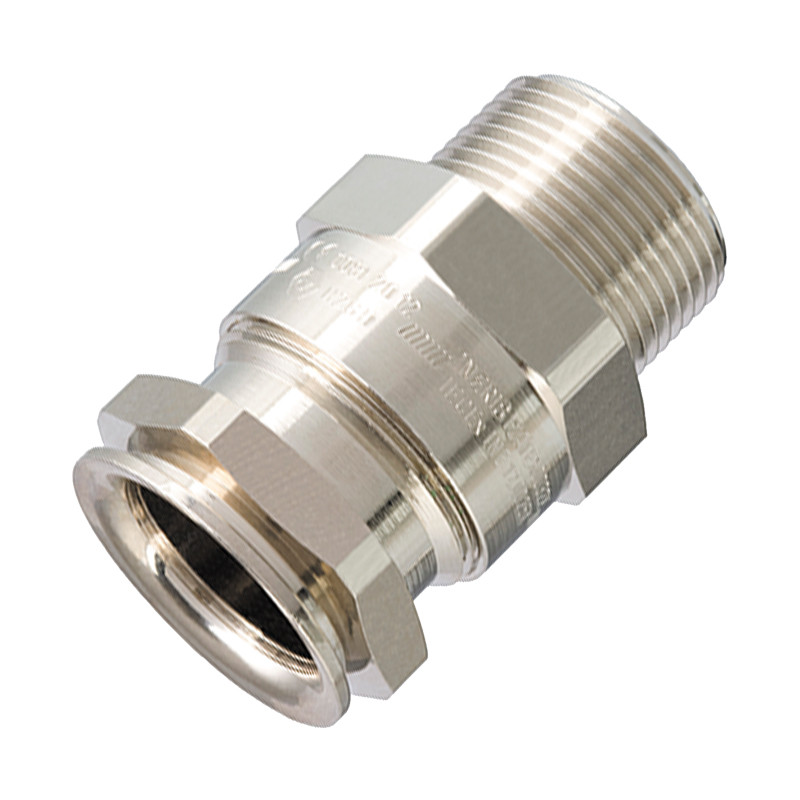

ADE-1F2 pentru cablu nearmat

ADE-1F2 pentru cablu nearmat


Date tehnice

Scop:

Temperatura de lucru:
Certificat ATEX:




Certificat IECEx:



Alte certificate:



Industria maritimă:


Certificare UL:

cablu neranforsat, cablu plat,
Cablu de mare tip P

-60 ° C până la + 140 ° C
INERIS12ATEX0032X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 până la 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS / 15-0314X
ABS 14-HS1274083-PDA, BV 40910 / A0 BV
DNV TAE000010X, Lloyds 11/00072
Conformitatea cu DTS-01: 1991
3DJN E310130, clasa I, Zona 11), AEx e II

Dimensiuni ADE de la 3 la 8, de la ½ ”la 1 ¼” NPT sau ISO 20 la 40 cu TC-ER-HL

3DJN E310130, clasa I, Zona 2 *, AEx e II, EX e II
Dimensiuni ADE de la 3 la 17, ½ ”la 4” NPT sau ISO 20 până la 110 cu cabluri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Clasa I Zona 2 *, AE | x e II, Ex e II
Dimensiuni ADE de la 3 la 17, ½ ”la 4” NPT sau ISO 20 până la 110 cu non-armat
prin cablu de mare.


1) Poate fi folosit în div. 2 presupunând că carcasa nu conține componente scânteietoare.






Execuție

Cutie de umplutură din alamă nichelată cu spor
rezistență la coroziune Ca alternativă, acestea sunt, de asemenea, disponibile
Oțel inoxidabil AISI316, bronz sau aluminiu.
Pentru aluminiu și oțel inoxidabil, se recomandă utilizarea unui lubrifiant adecvat.

Caracteristici

1. Etanșare ignifugă pe mantaua exterioară a conductei.
2. Garnitura de mediu cu mecanism de extindere a cablului controlat.
3. Cleme suplimentare care reduc presiunea asupra firelor (ca opțiune).


Coduri și dimensiuni


* Dimensiuni plane pentru margini rotunjite

înmulțiți cu 1,1


Seria Fir Gamă Material Opțiuni
ADE1 M25 3 NPN
    0 = XS NPN = niklowany mosiądz K1 = Zestaw 1
    1 = S SSN = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium PUSTE = bez opcji


Set pentru a alege
K1 K2 K3

Piuliță
Șaibă verde
Compozit

Piuliță
Șaibă verde
Compozit
Împământare
Capac

Piuliță
Șaibă verde
Compozit
Împământare
Zimtat
Amortizor

Tabel de selecție ADE1 Dimensiuni ADE1 Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea firului Cod sigiliu Gama de etanșare ISO / NPT A B L
(dł.)
ISO NPT

Accelerare externă
MAX-MIN
M12 1/4" 3 4,5-8,0 17 17 25,0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4,5-8,5 17 19 25,0 ADE1M162NPN CAP806594V1 ADE1N0382NPN CAP808594V1
M16 3/8" 3 7,0-12,0 19 19 27,5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2,8-5,5 15 24 24,0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4,5-8,5 17 24 25,0 ADE1M201NPN CAP806674V1 ADE1N0501NPN CAP808674V1
M20 1/2" 2 7,0-12,0 19 24 27,5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10,0-16,0 (15,5) 24 24 32,0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7,0-12,0 19 30 27,5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10,0-16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18,0-27,5 (26,0) 48 48 50,0 ADE1M402NPN CAP806994V1 ADE1N1252NPN CAP808994V1
M40 1¼" 3 23,0-34,0 48 48 50,0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29,0-41,0 55 55 52,0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35,0-45,0 (48,0) 64 64 56,5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 3 42,0-56,0 (53,0) 72 72 60,0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58,0-74,0 95 95 69,0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 80,0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
M110 3½" 2 75,0-93,0 (92,0) 120 120 80,0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85,0-104,0 135 135 90,0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
