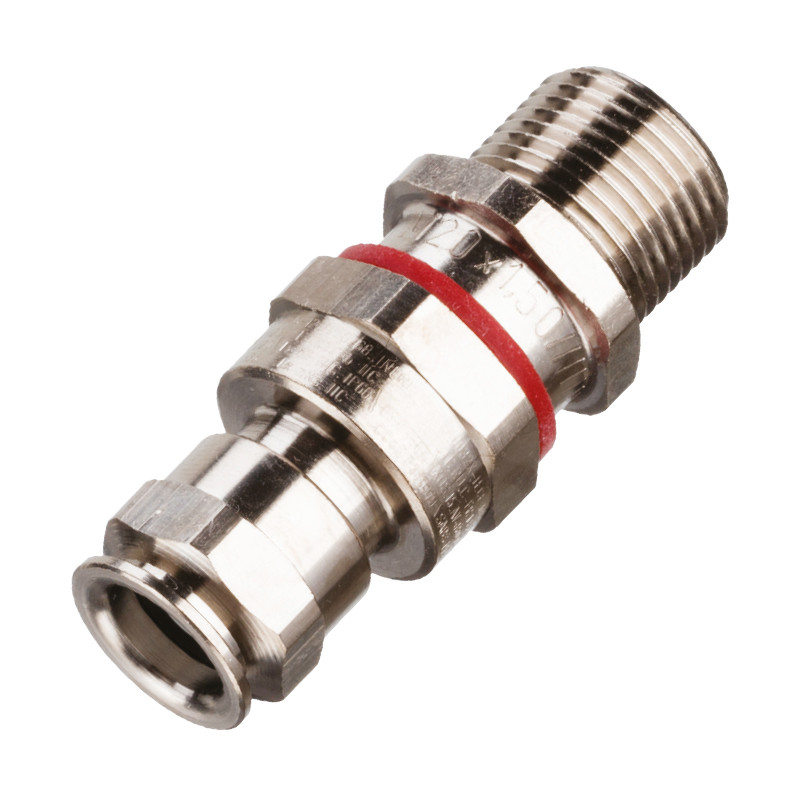

ADE-1FC pentru cablu nearmat
  • ADE-1FC pentru cablu nearmat

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

ADE-1FC pentru cablu nearmat

ADE-1FC pentru cablu nearmat


Date tehnice

Scop:

Temperatura de lucru:
• pentru toate aprobările
cu excepția UL:
• să părăsească UL:
Grad de protecție:

Certificat ATEX:

cablu neranforsat, cablu plat,
Cablu de mare tip P


-60 ° C până la + 80 ° C
-20 ° C până la + 40 ° C
IP 66 / 68. Glanda echipată
cu o garnitură sigilată.
INERIS12ATEX0032X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; aplicație minieră

Alamă, oțel inoxidabil sau bronz: dimensiuni ADE de la 11 la 16; NPT de la 2 "la 4";
ISO 63-110
Certificat IECEx:

IECEx INE 12.0025X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; aplicație minieră

Alamă, oțel inoxidabil sau bronz: dimensiuni ADE de la 11 la 16; NPT de la 2 "la 4";
ISO 63-110

Alte certificate:



Industria maritimă:


Certificare UL:

 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Clasa I, Zona 2*, AEx de II, EX de II

Dimensiuni ADE de la 4 la 16, ½ "la 4" NPT sau ISO 20 la 110 cu cabluri
tipuri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC și TSC ne-întărite cu garnitură
epoxi.

3DJN E310130 Divizia I clasa I, grupele A, B, C și D
Dimensiuni ADE 4 până la 9, NPT ½ "la 1 ¼" sau ISO 20 la 40 cu cablu nearmat
Tipuri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC și TSC cu sigiliu epoxidic.
Mărimi ADE 4 la 16, NPT ½ "la 4" sau ISO 20 la 110 cu cablu nearmat
ITC-HL și TSC cu sigiliu epoxidic.

3DJN E310130 Divizia I clasa I, grupele A, B, C și D
Mărimi ADE 4 la 16, NPT ½ "la 4" sau ISO 20 la 110 pentru cabluri nearmate
PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV și cu garnitură
epoxi.

4EC5 E324850 Clasa I Divizia 2, grupe A, B, C și D
Mărimi ADE 4 la 16, NPT ½ "la 4" sau ISO 20 la 110 pentru cabluri nearmate
marin și TSC cu sigiliu epoxidic.



Caracteristici

  • Sigiliu elastomer pentru a asigura adecvat
  • Clasa de protecție IP.
  • Sigilarea straturilor conductoare ale cablului cu
  • barieră de etanșare.
  • Protecție sporită prin utilizarea unui sigiliu
  • inundate.
  • Terminale externe suplimentare pentru reducerea tensiunii
  • constrângeri (ca opțiune).

Execuție

Cutie de umplutură din alamă nichelată cu spor
rezistență la coroziune Ca alternativă, acestea sunt, de asemenea, disponibile
Oțel inoxidabil AISI316, bronz sau aluminiu.
pentru aluminiu și oțel inoxidabil, se recomandă utilizarea
lubrifiant adecvat.


Coduri și dimensiuni


*Dimensiuni plane pentru margini rotunjite

înmulțiți cu 1,1


Seria Fir Gamă Material Opțiuni
ADE1C M25 3 NP
    0 = XS NP = niklowany mosiądz K1 = Zestaw 1
    1 = S SS = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium PUSTE = bez opcji


Set pentru a alege
K1 K2 K3

Piuliță
Șaibă verde
Compozit

Piuliță
Șaibă verde
Compozit
Împământare
Capac

Piuliță
Șaibă verde
Compozit
Împământare
Zimtat
Amortizare

Tabelul de selecție ADE1C Dimensiuni ADE1C Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea firului Cod sigiliu Gama de etanșare ISO / NPT A B L
(dł.)
ISO NPT

Accelerare externă
MAX-MIN
M16 3/8" 2 4,0-8,5 15 19 36,0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4,0-8,5 15 24 36,0 ADE1CM201NPSCN CAP019674V1 ADE1CN0501NPSCN CAP011674V1
M20 1/2" 2 6,0-12,0 19 24 42,0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8,5-16,0 24 30 48,0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8,5-16,0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12,0-21,0 30 41 58,0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12,0-21,0 30 41 58,0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16,0-27,5 41 48 70,0 ADE1CM323NPSCN CAP019804V1 ADE1CN1003NPSCN CAP011804V1
M40 3/4" 2 10,0-16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1¼" 2 16,0-27,5 41 48 70,0 ADE1CM402NPSCN CAP019994V1 ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21,0-34,0 48 55 79,0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21,0-34,0 48 55 79,0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27,0-41,0 55 64 88,0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 2 33,0-48,0 64 72 98,0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40,0-56,0 72 85 103,0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40,0-56,0 72 85 103,0 - - ADE1CN2502NPSCN CAP011494V1
M75 2½" 3 46,0-65,0 85 95 111,0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46,0-65,0 85 95 111,0 - - ADE1CN3001NPSCN CAP012504V1
M90 3" 2 54,0-74,0 95 110 120,0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54,0-74,0 95 110 120,0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125,0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 63,0-83,0 110 120 125,0 - - ADE1CN3503NPSCN CAP012694V1
M110 4" 3 72,0-93,0 120 135 128,0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
mai puțin
Citeste mai mult
