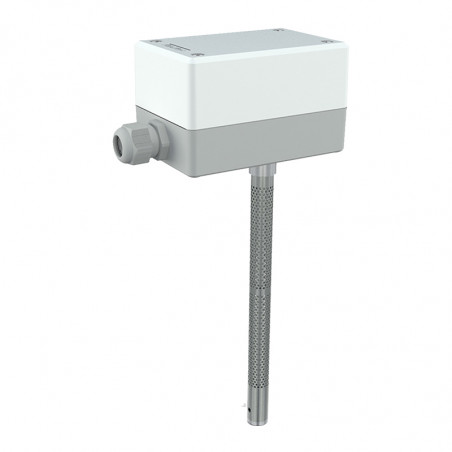

Higrostat HG 80 și HG 80-2
  • Higrostat HG 80 și HG 80-2

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Galltec Mela Sensortechnik

Higrostat HG 80 și HG 80-2

Elementul de măsurare „Polyga” fabricat de Galltec este format din mai multe benzi din material, fiecare fiind împletit din 90 de fibre cu un diametru de 0,003 mm. Fibrele obțin caracteristici higroscopice în timpul unui proces special. Elementul de măsurare absoarbe și eliberează umiditatea, ceea ce duce la modificarea lungimii fibrelor care, acționând asupra sistemului de pârghie, comutează un întrerupător cu un traseu de comutare extrem de mic. Elementul de măsurare reacționează rapid și precis la orice schimbare de umiditate. Folosiți butonul pentru a modifica valoarea de umiditate la care vor fi comutați contactele. Pentru umidistatul HG80-2, al doilea întrerupător este montat în paralel cu primul. După scoaterea carcasei, un al doilea setpoint poate fi definit cu o șurubelniță. Punctul de comutare al celui de-al doilea comutator este legat de punctul de comutare al primului. Diferența între întreruptoarele (zona neutră) poate fi selectată în intervalul 0-15% rh. Elementul de măsurare în formă de ventilator este protejat de un tub perforat conectat la carcasă. Senzorul are un design care permite funcționarea la presiuni mici. Locația de instalare trebuie aleasă astfel încât apa să nu poată intra în carcasă. Poziția de montare este opțională, dar este recomandat ca senzorul să fie într-o poziție verticală în jos sau orizontală (vezi desenul). În aceste poziții, plăcile din tubul senzorului cu un diametru de 0,8 mm vor împiedica pătrunderea apei în interior.

Aplicari:

Higrostatul HG80 este utilizat ca controler on-off pentru a menține umiditatea relativă în conductele de ventilație ale dispozitivelor de climatizare și camerele climatice, precum și pentru a controla umidificatoarele și dezumidificatoarele. Alte aplicații sunt depozite alimentare, depozite frigorifice de fructe și legume, sere de grădină, industria textilă, industria hârtiei și tipografiei, industria cinematografică și spitale. Humidistatul HG80 poate fi utilizat oriunde trebuie să fie controlat sau reglat umiditatea. Dimensiuni și diagrama de conexiune ca pentru HG80EXi.


Date tehnice:

- Domeniu de măsurare 30 ... 100% rh
- Precizia măsurătorilor Pentru intervalul de 50% rh ± 3,5% rh Pentru intervalul ± 4,0% rh
- Domeniu de operare 35 ... 100% rh
- Mediu de măsurare - aer agresiv la presiune normală
- Diferența de comutare (întrerupător) aprox. 3 ... 6% rh
- Diferența de comutare între întreruptoarele pentru HG80-20 ... + 15% rh
- Tensiune maximă 250 VAC


Atenție: Folosiți 250V numai dacă este sigur că nu se va forma condens în capul de măsurare, deoarece poate exista o scurgere de tensiune

- Sarcina de comutare
Sarcină rezistivă (cos φ = 1) 15A 230VAC,
Sarcina inductivă (cos φ = 0,7) 2A 230VAC
DC 0,25A 230VDC
100mA, minim 125 VAC
- Material de contact argint
- Temperatura ambiantă admisă
-30 ... 60 ° C
- Temperatura de funcționare admisă 0 ... 60 ° C
- Coeficient mediu de temperatură-0,2% / K în raport cu 20 ° C și 50% rh
- Reglarea presiunii medii a aerului 430 m NN
- Viteza admisă a debitului de aer 8 m / s
Cu filtru de gaz (număr de catalog 20.014) 15m / s
- Constanta de timp T63 la v = 2 m / s120s
- Lungimea senzorului, material 220mm, oțel de înaltă calitate
- Montare găuri în carcasă pentru instalare în conducte
Consola nr. 20.009 pentru montarea pe perete
- Senzorul de poziție de montare vertical în jos sau orizontal
- Terminal de conectare pentru fire de 1,5 mm2
- Racord cu fir cu șurub M20x1,5 mm
- Compatibilitate electromagnetică EMC: imunitate, emisii conform EN 50 082-2, conform EN 50 081-2
- Carcasă gri ABSl
- Grad de protecție (buton exterior) IP54
- Grad de protecție (buton în interior) IP64
- Greutate 0,7 kg


Atenție: Sub rezerva modificărilor tehnice.
