Producător: Eaton / CEAG

Conectori 3/4/5-poli pana la 16 A

Conectori 3/4/5-poli până la 16 A

16 A 3/4/5-poli până la 690 V

Date tehnice
Versiune: mufe și prize conform IEC 60309-1 / 2 16 A
Certificat de încercare: PTB 99 ATEX 1040 U (soclu flanșă),
WE PTB 99 ATEX 1039 (priză de perete, priză și soclu portabil)
Certificat de conformitate: IECEx IECEx BKI 04.0002
Marcaj: conform IECEx Ex ed [ia] IIC T6 / T5, conform 94/9 / CE (ATEX) (Ex) II 2G Ex ed IIC T6 / (Ex) II 2D Ex tD A21 IP66 T80 ° C
Temperatura ambiantă admisă: de la -20 ° C la + 40 ° C 1)
Curent nominal: 16 A
Frecvență: până la 400 Hz
Capacitate de comutare nominală: conform EN 60947-3 Ue 690 V / Ie 16 A
Siguranțe de scurtcircuit: fără protecție termică: 16 A cu protecție termică: 35 A gL (curent nominal 16 A)
Clasa de protecție: I
Grad de protecție: ridicat (conform EN 60529 IP66)

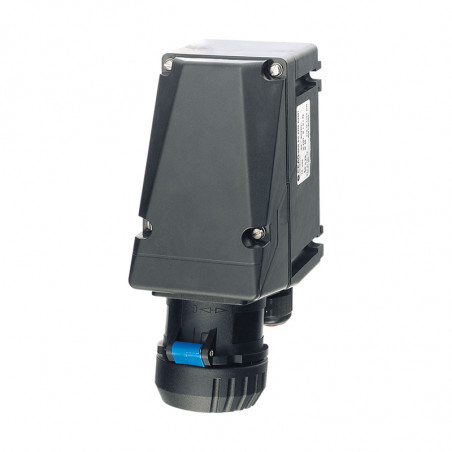

Priza de perete

  • Garnituri de cablu 1 x M25 Ø 8 - 17 mm, 1 x M25 Ex șurub cu șurub din plastic
  • sau 2 x filet metalic M20 cu șurub
  • Ex plastic
  • Terminale de conectare 2 x 1-4 mm2
  • Material pentru carcasă poliester armat cu fibră de sticlă


Dop


  • Garnituri de cablu Ø 8 - 19 mm (3 poli) /
  • Ø 8 - 21 mm (4 poli) / 12 - 21 mm (5 poli)
  • Terminale de conectare 1 x 1,0 - 2,5 mm2
  • Material poliamidă pentru carcasă


Priza portabila

  • Costume pentru cabluri Ø 8 - 19 mm (3 poli) / Ø 8 - 21 mm (4 poli) /
  • 12 - 21 mm (5 poli)
  • 2 x 1-4 mm2 terminale de conectare
  • Material poliamidă pentru carcasă


Priza flansa

  • Terminale de conectare 2 x 1-4 mm2
  • Material poliamidă pentru carcasă

La cerere sunt disponibile versiuni pentru alte tensiuni.
KU = 1 x M25 glandă de plastic pentru Ø 8-17 mm, 1 x M25 Ex șurub cu șurub din plastic
KH = 2 x M25 glande din plastic pentru Ø 8 -17 mm, contact auxiliar, 1 NO
ME = 2 x filet metalic M20 cu șurub de șurub din plastic
GE = 2 x M20 fire de plastic fără glande / capace
GM = 2 x filet metalic M20 fără glande / capace



1) domeniu extins de temperatură la cerere


Dimensiuni




Detalii despre comanda

Numărul de pini, curent Tensiune h Tip Contact auxiliar Intrări prin cablu Greutate (aprox.) Nr produs
3/16 A 110-130 V

4

Priza de perete

 - M25 KU 1,2 kg GHG 511 4306 R0001

Priza de perete

 - M20 GE 1,2 kg GHG 511 4306 R0002

Priza de perete

 - M20 ME 1,3 kg GHG 511 4306 R3001

Priza de perete

 - M20 GM 1,3 kg GHG 511 4306 R3003
Priza flansa - - 0,4 kg GHG 511 8306 R0001
Priza portabila - - 0,7 kg GHG 511 3306 R0001
Dop - - 0,35 kg GHG 511 7306 R0001
3/16 A 200-250 V

6		 Priza de perete - KU 1,2 kg GHG 511 4306 R0001
Priza de perete - GE 1,2 kg GHG 511 4306 R0002
Priza de perete - ME 1,3 kg GHG 511 4306 R3001
Priza de perete - GM 1,3 kg GHG 511 4306 R3003
Priza flansa - - 0,4 kg GHG 511 8306 R0001
Priza portabila - - 0,7 kg GHG 511 3306 R0001
Dop - - 0,38 kg GHG 511 7306 R0001
4/16 A 200-250 V

9		 Priza de perete - KU 1,4 kg GHG 511 4409 R0001
Priza de perete - ME 1,5 kg GHG 511 4409 R3001
Priza de perete - GM 1,6 kg GHG 511 4409 R3003
Priza flansa - - 1,0 kg GHG 511 8409 R0001
Priza portabila - - 0,9 kg GHG 511 3409 R0001
Dop - - 0,38 kg GHG 511 7409 R0001
4/16 A 380-415 V

6		 Priza de perete - KU 1,4 kg GHG 511 4406 R0001
Priza de perete - ME 1,5 kg GHG 511 4406 R3001
Priza de perete - GM 1,6 kg GHG 511 4406 R3003
Gniazdo naścienne DA KH 1,4 kg GHG 511 4406 R0501
Priza flansa - - 1,0 kg GHG 511 8406 R0001
Priza portabila - - 0,9 kg GHG 511 3406 R0001
Dop - - 0,38 kg GHG 511 7406 R0001
4/16 A 480-500 V

7		 Priza de perete - KU 1,4 kg GHG 511 4407 R0001
Priza de perete - ME 1,5 kg GHG 511 4407 R3001
Priza de perete DA KH 1,4 kg GHG 511 4407 R0501
Priza flansa - - 1,0 kg GHG 511 8407 R0001
Priza portabila - - 0,9 kg GHG 511 3407 R0001
Dop - - 0,38 kg GHG 511 7407 R0001
4/16 A 600-690 V

5		 Priza de perete - KU 1,4 kg GHG 511 4405 R0001
Priza de perete - ME 1,5 kg GHG 511 4405 R3001
Priza de perete DA KH 1,4 kg GHG 511 4405 R3001
Priza flansa - - 1,0 kg GHG 511 8405 R0001
Priza portabila - - 0,9 kg GHG 511 3405 R0001
Dop - - 0,38 kg GHG 511 7405 R0001
5/16 A 200-250 V
380-415 V

6		 Priza de perete - KU 1,4 kg GHG 511 4506 R0001
Priza de perete - ME 1,5 kg GHG 511 4506 R3001
Priza de perete - KH 1,4 kg GHG 511 4506 R0501
Priza de perete DA GM 1,6 kg GHG 511 4506 R3003
Priza flansa - - 1,0 kg GHG 511 8506 R0001
Priza portabila - - 0,95 kg GHG 511 3506 R0001
Dop - - 0,42 kg GHG 511 7506 R0001
