Producător: Beck

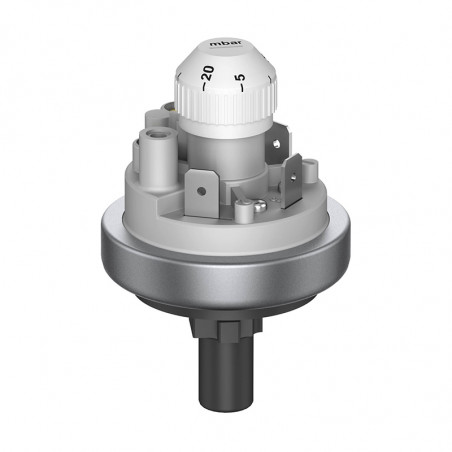

Pressostate prescale seria 901 pentru zonele EX 0, 1 și 2

Pressostate prescale seria 901 pentru zonele EX 0, 1 și 2

Zona 0

Comutatoarele de presiune cu reglaj variabil sunt utilizate pentru a controla suprapresiunea, subpresiunea sau presiunea diferențială ambele
în lichide și gaze, inclusiv medii agresive.
Comutatorul de presiune are un buton de scalare care poate fi setat să declanșeze și să reseteze presiunea fără a folosi o șurubelniță.



Date tehnice:

Mediu: Aer, gaze și vapori neinflamabili și agresivi
Domenii de temperatură:
Temperatura medie și ambientală -20OC +85OC
Temperatura de depozitare -40OC +85OC
Domenii de presiune comutate:
Hipertensiune 5 ... 20 mbar (min. domeniul de măsurare)
  1 ... 12 bar (max. domeniul de măsurare)
Subpresiune -5 ... -20 mbar (min. domeniul de măsurare)
  -300 ... -700 mbar (max. domeniul de măsurare)
Diferența de presiune 5 … 20 mbar (min. domeniul de măsurare)
10 … 50 mbar (maks. domeniul de măsurare)
Maks. presiune de lucru: 0.1 - 25bar/-1bar (conform tabel)
Histereza de comutare: 3 - 2000mbar; depinde de sfera de aplicare
  presiunile (conform tabel)
Toleranță la presiune
Declanșare: ±10% de la punctul de plecare
Material:
Racord la tub: 5/6.5 i 10mm, PA/PPS
Conexiuni filetate M10x1 / G1/8 / pentru G1 / 2 PA / PVDF / alamă / oțel inoxidabil
Membrana Depinde de mediu; NBR, silicon, FKM (Viton®), EPDM,
Masa 30 - 300 g (depinde de materialul carcasei)
Sarcina de contact: 24VDC/100mA; 30VDC/45mA
Conexiune electrica: Mufe AMP plate. 6.3x0.8mm DIN 46244
Ieșire cablu Glanda M16x1,5 (carcasă 6372)
Grad de protecție IP65 (cu carcasa 6372)
Durabilitate Peste 106 comutatoare
Reducerea duzei 0,3/0,5/0,8 mm



ATEX

Tipul testului CE BVS 06 ATEX E 141X
Categorie de dispozitive I 1/2G sau II 2G
Protecție la aprindere EX ia IIBT4 sau EX ia IICT4
Conformitate CE Directivă ATEX 94/9/EC
  Directivă RoHS 2002/95/EC
Altă aprobare Examinarea de către TUV Sudwest și DVGW



Circuite de separare EX



Comutatorul de presiune poate fi utilizat în zonele potențial explozive, zonele 0, 1 și 2. Într-o zonă sigură, trebuie conectate dispozitive adecvate care asigură izolarea galvanică (bariera de separare, amplificatorul de comutare). Asigurați-vă că întregul circuit de izolare îndeplinește cerințele de siguranță.
Din acest motiv, cerințele de alimentare (P, I, U) ale separatorului trebuie să fie mai mici, iar caracteristicile (L, C) mai mari decât pentru presostatul și linia de conectare (culoare albastră).

Caracteristici pentru IIB, C:
Tensiune -U și 24VDC / 30VDC
Curent -Ii 100mA / 45mA
Capacitate -Ci 0μF
Inductanță -Li 0mH





Aranjament de contact
pentru 901.6x EX, 901.8x EX, 901.9x EX numai pentru 901.7x EX



Conexiuni de presiune



Tip Conexiune de conductă Conexiune filetată
5,0 mm 6,5 mm 10,0 mm M10x1 G1/8 G1/4 G1/2

901.61-65 EX

 PA PA  PPS PA  PPS PA, PVDF, MS, V2A PA, PVDF, MS, V2A MS, V2A MS

901.66-68 EX

       MS, V2A MS, V2A MS, V2A MS

901.71-76 EX

 PA PA, PPS PA, PPS PA, PVDF, MS, V2A PA, PVDF, MS, V2A MS, V2A

901.77-78 EX

       MS, V2A MS, V2A MS, V2A MS

901.81 EX

   PA

901.91-93 EX

       MS MS, V2A MS, V2A


PA - poliamidă, PVDF - fluorură de polivinil, PPS - polifenilsulfură, MS - alamă

Hipertensiune



Tip Intervalul din care este selectată setarea Toleranță Comutarea histerezei   Presiune de lucru pozitivă Standard / extins Presiune de lucru negativă Standard / extins
de la  la

901.61 EX

 5 20 mbar 10% 3mbar 0,5 / 4 bar -/-1 bar

901.62 EX

 10 50 mbar 10% 5 mbar 0,5 / 4 bar -/-1 bar

901.63 EX

 25 100 mbar 10% 10 mbar 0,5 / 4 bar -/ -1 bar

901.64 EX

 50 250 mbar 10% 20 mbar 1 / 4 bar -/ -1 bar

901.65 EX

 100 500 mbar 10% 50 mbar 1 / 4 bar -/ -1 bar

901.66 EX

 250 1,000 mbar 10% 150 mbar 10 bar -1 bar

901.67 EX

 500 1,500 mbar 10% 250 mbar 10 bar -1 bar

901.68 EX

 1 3,000 mbar 10% 500 mbar 10 bar -1 bar

901.91 EX

 1 6,0 bar 10% 0,5-2,0 bar 25 bar -1 bar

901.92 EX

 4 9,0 bar 10% 0,5-2,0 bar 25 bar -1 bar

901.93 EX

 7 12,0 bar 10% 0,5-2,0 bar 25 bar -1 bar



Subpresiune



Tip Intervalul din care este selectată setarea Toleranță Histereza comutatoare Presiune de lucru pozitivă Standard / extins Presiune de lucru negativă Standard / extins
de la la

901.71 EX

 -5 -20 mbar 10% 3 mbar 0,5 / 4 bar -1 bar

901.72 EX

 -10 -50 mbar 10% 5 mbar 0,5 / 4 bar -1 bar

901.73 EX

 -25 -100 mbar 10% 10 mbar 0,5 / 4 bar -1 bar

901.74 EX

 -50 -125 mbar 10% 20 mbar 0,5 / 4 bar -1 bar

901.75 EX

 -75 -200 mbar 10% 25 mbar 1 / 4 bar -1 bar

901.76 EX

 -100 -300 mbar 10% 30 mbar 1 / 4 bar -1 bar

901.77 EX

 -200 -500 mbar 10% 75 mbar 1 / 4 bar -1 bar

901.78 EX

 -300 -700 mbar 10% 75 mbar 1 / 4 bar -1 bar



Presiune diferențială

Tip Intervalul din care este selectată setarea Toleranță Histereza comutatoare Presiune de lucru pozitivă Standard / extins Presiune de lucru negativă Standard / extins
de la la

901.81 EX

 5 20 mbar 10% 3 mbar 100 mbar -100 mbar

901.82 EX

 10 50 mbar 10% 5 mbar 100 mbar -100 mbar



Desene și dimensiuni
