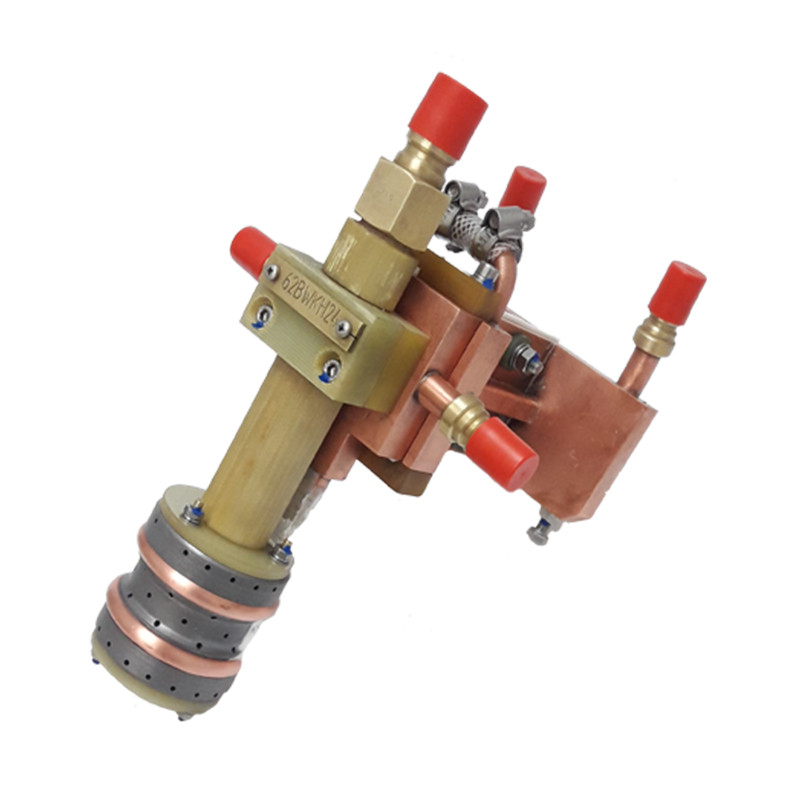

Inductor / incalzire prin inductie

1.Inductorul, este un element al sistemului de încălzire prin inducție care determină eficiența și eficiența încălzirii încărcăturii. Gama de inductori pe care o producem este largă; variind de la spirale simple constând dintr-o serie de bobine de cupru care acoperă dornul până la forme măcinate cu precizie din bucăți de cupru solid, apoi sudate cu lipit cu topire înaltă.

Inductorul este utilizat pentru a transfera energia câmpului electromagnetic alternativ de la generatorul de inducție la încărcare. Câmpul electromagnetic produce un curent în sarcină care reflectă curentul care curge în inductor. Dacă curentul curge prin rezistența de încărcare, generează căldură sub formă de pierderi, în conformitate cu formula I2R.

Al doilea motiv pentru încălzire este legat de fenomenul de histereză, care se aplică materialelor magnetice precum oțelul carbonic. Energia este generată în sarcină datorită unui câmp magnetic alternativ care determină schimbarea polarizării (magnetizării) încărcării. Încălzirea datorată histerezei se face în sarcini (magnetice) numai până la o temperatură Curie (750oC pentru oțel) la care permeabilitatea magnetică scade la 1.

2. Informații de bază despre inductori Curentul care circulă prin conductor creează un câmp magnetic. Un curent alternativ produce un câmp magnetic alternativ care induce un curent alternativ în conductorul secundar (sarcină). Curentul în sarcină este proporțional cu rezistența câmpului.

Există aici un efect transformator, deoarece fluxul de curent indus în sarcină este proporțional cu numărul de rotații ale inductorului și este ca o imagine reflectată a inductorului.

3. Forma bobinei (inductor) Forma inductorului este baza eficienței și eficienței procesului de încălzire prin inducție. Proiectăm inductori în principal datorită indicării locului de încălzire. Căldura trebuie generată într-un astfel de loc și în așa fel încât să obțină efectul tehnologic dorit.

Inductoarele sunt conductoare de cupru răcite cu apă din tuburi de cupru sau profile care pot fi ușor modelate pentru procesul de încălzire prin inducție necesar. Inductoarele sunt răcite și nu se încălzesc, deoarece apa curge prin ele.

Adaptarea inductorului la sistemul de ieșire a generatorului este importantă pentru eficiența procesului. Este ușor realizabil pentru mai mulți inductori diferiți, datorită posibilității de a utiliza multe robinete ale transformatorului de ieșire la care sunt atașați acești inductori.

4. Experiență și recunoaștere de către clienți.
Am instalat peste 10.000 de sisteme de inducție în lume.

Caracteristica noastră caracteristică este că efectuăm teste de laborator complementare. Inginerii noștri vă testează detaliile, verifică cerințele tehnice și determină forma optimă a inductorului. Uzina de producție produce inductoare adaptate optim la nevoile clienților.

5. Inductor spiral multi-bobină.
Bobina spirală cu mai multe bobine este cea mai utilizată și cea mai eficientă bobină adaptată la lățimea necesară a zonei de încălzire a detaliilor. Încărcarea poate fi imobilizată în timpul încălzirii în raport cu inductorul, precum și deplasarea în conformitate cu cerințele unei tehnologii date.

6. Bobina cu o singură spirală..
Bobina cu o singură viraj este ideală pentru încălzirea zonelor înguste sau a marginilor de încărcare. Aceste tipuri de inductoare pot încălzi, de asemenea, o sarcină în mișcare cu o zonă mare de încălzire și datorită ajustării strânse a inductorului la sarcină - cu o precizie ridicată. Această tehnologie este adesea folosită.

7. Inductor în spirală cu mai multe poziții.
Inductorii cu mai multe poziții sunt adesea folosiți pentru tratarea termică a mai multor detalii într-un ciclu dat. În timp ce încărcarea dintr-un ciclu dat este încălzită într-o bobină inductoră, încărcarea ciclului următor poate fi îndepărtată sau plasată în cealaltă bobină inductoră. Numărul acestor poziții poate fi înmulțit. Din motive practice, sunt deseori 8.

8. Bobina conductă.
Inductorul este format astfel încât un mecanism special de transport mișcă piesa de prelucrat prin câmpul electromagnetic. Bobinele inductorului, în funcție de cerințele tehnologice, pot încălzi toate sau parțial detaliile.

9. Excitator de canal curbat.
Inductoarele cu canale rotunjite sunt ajustate la tabelul rotativ pentru a implementa o etapă dată a unui proces cu mai multe etape.

10. Inductor „Pancake”.
Inductorii „Pancake” sunt folosiți atunci când este necesar să încălziți piesa de prelucrat dintr-o parte sau atunci când inductorul nu poate conține încărcarea.

11. Exciter cu concentrator de disc.
Butucurile cu discuri sunt utilizate în inductoare cu un singur sau mai multe viraje. Insertii speciale care concentreaza campul electromagnetic asigura efectele de incalzire necesare ale unei anumite sarcini.

12. Inductoare și transportoare cu bandă.
Multe detalii sunt încălzite pe măsură ce se mișcă. Dacă elementele structurii transportoare nu conduc electricitate, câmpul electromagnetic pătrunde în transportor și încălzește detaliile.

13. Inductor cu pini.
Un inductor lung, subțire, unic sau multi-bobină este utilizat pentru încălzirea unei zone de prelucrare lungi și subțiri. De asemenea, este utilizat pentru încălzirea unei pânze mobile din oțel sau aluminiu.

14. Bobina spirală cu bobine divizate.
Inductoarele împărțite în bobine simple sau cu mai multe viraje sunt utilizate dacă este imposibil să accesați zonele de încălzire cu un inductor în spirală.

15. Inductoare interne.
Găurile interne pot fi încălzite cu un inductor unic sau multi-turn.

16. EASYCOIL
Flexibil EASYCOIL este un inductor ideal pentru încărcări mari, cu formă neregulată și care nu poate fi încălzit cu un inductor tradițional din cupru. Este utilizat în principal pentru generatoarele Ambrell de tip EASYHEAT și EKOHEAT cu capacități de până la 250kW.

17. Inductoare în carcasă.
Uneori, inductorul este proiectat astfel, ceea ce s-a dovedit prin practică, încât trebuie să fie construit cu izolație, protejând împotriva influențelor termice, chimice și a altor medii. Materialele tipice pentru construcția inductorilor sunt betonul, ceramica, epoxidicul și termoplastiile.

Bobină cu o singură viraj cu un concentrator de ferită. Concentratoarele sunt utilizate în inductoare pentru îngroșarea câmpului electromagnetic, ceea ce duce la o creștere a densității curentului în sarcină. Concentratoarele sunt făcute pentru frecvență înaltă din ferit, iar pentru frecvență joasă din plăci de oțel.

Excitator în spirală cu mai multe niveluri, cu bobine rigidizate de șuruburi și plăci, care permit o demontare ușoară și rapidă.
