Indicator programabil EI741A
  • Indicator programabil EI741A

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Sisel

Indicator programabil EI741A

Dimensiuni:
72x72mm.
Afișaj:
4 cifre
Ușor de utilizat.
Reglare scară:
-1999...4000.
4 intrări standard:
0...20mA, 4...20mA, 0...1V, 0...10V.

Înregistrarea valorilor măsurate minime și maxime.
Valoarea măsurată minimă sau maximă poate fi păstrată pe afișaj.

Condițiile mediului de lucru
- Temp. muncă / depozitare
0...50°C / -25...70°C
- Umiditatea relativă maximă
80% (temp. <31°C)
- Grad de  protecție
panoul frontal EN 60529 standard: IP65, panoul din spate: IP20
- Înălțime
max 2000m

Nu folosiți indicatorul într-un mediu cu gaze agresive și inflamabile

Parametri electrici:
- Putere
230VAC +10%-20% sau 24VAC±10% sau 9-30VDC/7-24AC ±10%SMPS
- Consumul de energie electrică
< 7VA
- Conexiune
vârf cu șuruburi 2,5mm2
- Memorie de date
EEPROM (min. 10 lat)
- EMC
EN 61326-1: 1997, Al: 1998, A2: 2001
- Cerințe de securitate
EN 61010-1: 2001 (gradul de poluare 2, cat. vârf II, cat. de măsurare
1)

Indicatorul nu poate fi utilizat în locuri unde există categorii de măsurare II, II, IV

Intrări
  Interval de măsurare Precizia măsurătorii Impedanța de intrare
Min. Max.
0...1VDC 0 V 1,1V ± 0,5% (gama completă) ok. 11kΩ
0...10V DC 0 V 14V ± 0,5% (gama completă) ok. 11kΩ
0...20mA DC 0 mA 25mA ± 0,5% (gama completă) ok. 5kΩ
4...20mA DC 0 mA 25mA ± 0,5% (gama completă) ok. 5kΩ

Impedanța de intrare folosind intrarea curentă este de 5Ω. Prin urmare, atunci când utilizați această intrare pentru măsurare, intrările de tensiune ar trebui să fie libere. În caz contrar, indicatorul va fi deteriorat. Pentru a schimba intrarea de la tensiune la curent în timpul funcționării, deconectați mai întâi intrările de tensiune și apoi schimbați intrarea.

Ieșiri
- Alimentare suplimentară
12V DC, max 50mA (Nereglabil) sau
8V DC, max 50mA (Reglabil) sau
5V DC, max 50mA (Reglabil)
Carcasa
- Tipul carcasei
adaptat pentru montarea pe panou DIN 43 700
- Dimensiuni
72 x 72 x 97mm
- Greutate
aprox. 350g
- Materialul carcasei
plastic

Nu folosiți solvenți sau lichide corozive pentru a curăța indicatorul.
Tip Tensiunea de alimentare Intrare suplimentară de putere *

EI741A

 230V AC

EI741A-ASXX

 230V AC +

EI741A-24AC

 24V AC

EI741A-24AC-ASXX

 24V AC +

EI741A-SM

 9-30VDC / 7-24VAC

EI741A-SM-ASXX

 9-30VDC / 7-24VAC +

Notă:

* Intrare suplimentară de alimentare: XX-alimentare suplimentară, de exemplu AS = 12V 50mA (nereglementat), AS08 = 8VDC 50mA (reglementat) AS05 = 5V DC 50mA (reglementat)

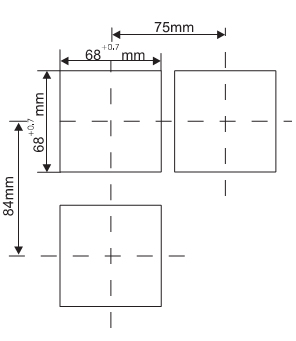

Wymiary

WSKAŹNIK PROGRAMOWALNY EI741A wymiar

Scoaterea clipului:
1- îndoiți fila în direcția indicată
2- trageți zăvorul în direcția 2


WSKAŹNIK PROGRAMOWALNY EI741A wymiar
mai puțin
