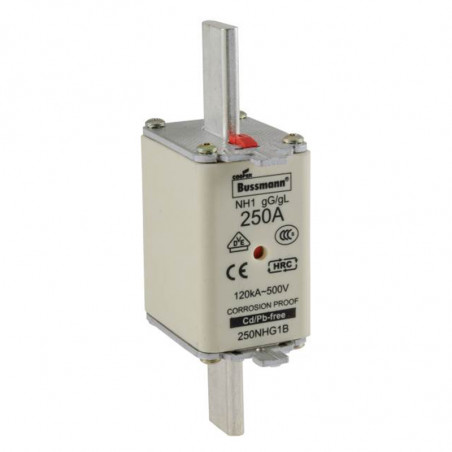

Inserții industriale de cuțit NH (WTN)

Aplicație:

Legăturile de siguranță cuțit întârziate NH de tip industrial (WTN) sunt utilizate în sistemele de distribuție industrială și angrenajele de joasă tensiune și sunt utilizate pentru a proteja rețelele de distribuție de joasă tensiune, iar în versiunea aM sunt și motoare.
Inserțiile sunt disponibile pentru curenți de până la 1600A inclusiv, pentru circuite de curent alternativ care funcționează la tensiune până la 500V AC și pentru circuite CC pentru tensiune până la 440V CC. Siguranțele sunt conforme cu standardele IEC269 și VDE 0636. Dimensiuni în conformitate cu DIN 43.620.

Legăturile de siguranță ale motoarelor AM sunt special concepute pentru a proteja motoarele. Curentul nominal al cartușului se referă direct la curentul complet de încărcare a motorului. De exemplu: FLC = motor 60A, legătură de siguranță = 63A cu caracteristică aM (de exemplu, 63NH00M)

Date tehnice:
Dimensiune c00

Marca

In + NHG000B
Curent nominal pentru inserții gL / gG
2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A
Curent nominal pentru inserții de motor aM
4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A
Tensiune nominală
500V AC
Cantitate în pachet
3

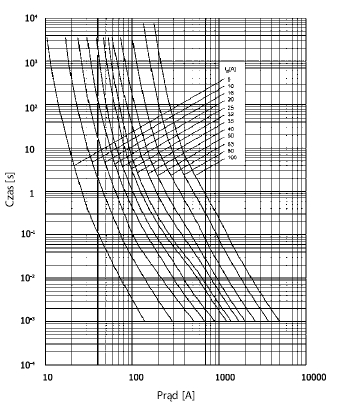

Caracteristici de timp pentru inserții gL / gG - Fig. 1.

Dimensiune 00

Marca

In + NHG00B, In + NH00M
Curent nominal pentru inserții gL / gG
125A, 160A
Curent nominal pentru inserții de motor aM
63A, 80A, 100A
Tensiune nominală
500V AC
Cantitate în pachet
3
Caracteristici curente pentru inserțiile gL / gG - Fig 2.

Dimensiune 1

Marca

In + NHG01B, In + NH1M
Curent nominal pentru inserții gL / gG
6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 225A, 250A
Curent nominal pentru inserții de motor aM
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A
Tensiune nominală
500V AC
Cantitate în pachet
3
Caracteristici de timp pentru inserții gL / gG - Fig. 3.

Dimensiune 2

Marca

In + NHG02B, In + NH2M
Curent nominal pentru inserții gL / gG
35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 250A, 300A, 315A, 355A, 400A
Curent nominal pentru inserții de motor aM
125A, 160A, 200A, 250A, 315A, 400A
Tensiune nominală
500V AC
Cantitate în pachet
3
Caracteristici curente pentru inserțiile gL / gG - Fig 4.

Dimensiune 3

Marca

In + NHG03B, In + NH3M
Curent nominal pentru inserții gL / gG
100A, 125A, 160A, 200A, 224A, 250A, 315A, 350A, 400A, 500A, 630A
Curent nominal pentru inserții de motor aM
315A, 400A, 500A, 630A
Tensiune nominală
500V AC
Cantitate în pachet
3
Caracteristici curente pentru inserțiile gL / gG - Fig 5.

Dimensiune 4A

Marca

In + NH4AG
Curent nominal pentru inserții gL / gG
800A, 1000A, 1250A, 1600A
Tensiune nominală
500V AC
Cantitate în pachet
3
Caracteristici curente pentru inserțiile gL / gG - Fig. 6.

Fig. 1
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG000B
Fig. 3
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG01B, In + NH1M
Fig. 5
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG03B, In + NH3M

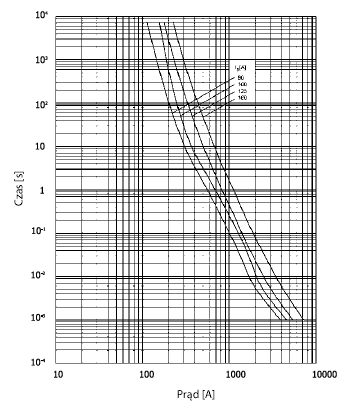

Fig. 2
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG00B, In + NH00M
Fig. 4
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG02B, In + NH2M
Fig. 6
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NH4AG

Carcasă

Dimensiune A
[mm]		 B
[mm]		 B
[mm]		 D
[mm]		 E
[mm]		 F
[mm]		 G
[mm]

C00

 49 78,5 15 21 35 41 6

00

 49 78,5 15 30 35 48 6

1

 68 135 20 41 40 53 6

2

 68 150 25 51 48 61 6

3

 68 150 32 72 60 76 6

4A

 90 200 50 100 85 85 6
