Inserturi pentru transformatoare de tensiune și transformatoare
  • Inserturi pentru transformatoare de tensiune și transformatoare

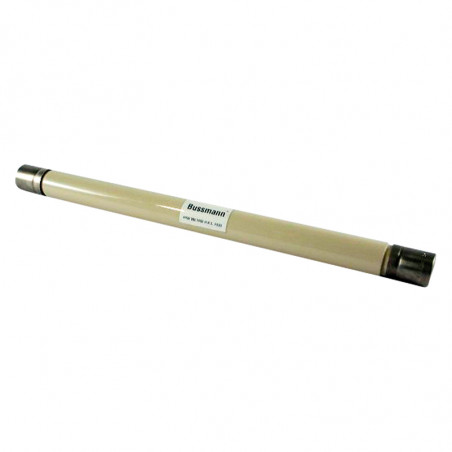

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EATON Bussmann

Inserturi pentru transformatoare de tensiune și transformatoare

Legături de siguranțe VT în standardul britanic

Date tehnice:
Legături de siguranțe ale transformatorului conform BS2692-1 și IEC 281-1. Intervalul de tensiune nominală de la 1kV la 36kV. Curenti potriviți conform standardului industriei. Inserții CAV pentru tensiune nominală de la 3.6kV la 38kV.

Aplicație:
BUSSMANN produce multe tipuri de inserții transformatoare de înaltă tensiune. Siguranțele transformatorului au fost proiectate pentru aplicații pe partea primară a transformatoarelor de tensiune pentru a asigura izolarea comutatorului în cazul unui scurtcircuit în transformator. Dintre curenții nominali, valoarea de 3,15A este de preferat. Mulți ani de experiență arată că, în cazul curenților nominali mai mici, există un risc semnificativ de ardere accidentală a inserției. În plus, pentru a reduce riscul de deteriorare a elementelor de siguranță ale inserției prin fenomenul pasajului, se recomandă instalarea inserțiilor în așa fel încât elementul de pământ împământat să nu se afle în imediata apropiere a părții corpului dintre armături. Curenții cu valoare mai mare și valorile „E” sunt disponibile pentru aplicații speciale, inclusiv transformatoarele auxiliare. Se pot realiza, de asemenea, inserții VT cu un curent de rupere maxim de 200kA, proiectat pentru utilizare pe terminalele de ieșire ale generatoarelor mari. Siguranțele cu desemnarea care încep cu litera "A" sau "N" pot fi utilizate doar în aer, în timp ce siguranțele care încep cu litera "O" pot fi utilizate în ulei.

Tabel. Date nominale

UN
[kV]		 Marca IN
[A]		 Imax
[kA]		 L
[mm]
11

NBUN*

 2 3,15 6,3       50 86
3,6

ABWN*

 3,15 6,3         50 142
3,6

ABCN*

 3,15 6,3 10       50 195
5,5

AMWNA

 0,5E 1E 2E 3E 4E 5E 50 142
5,5

ABWNA

 0,5E 1E 2E 3E 5E   50 142
7,2

ABWN*

 3,15 6,3         45 142
7,2

ABCN*

 3,15 6,3         45 195
7,2

OBCN*

 3,15 6,3         45 195
7,2

OBWN*

 3,15 6,3         45 142
12

ABCN*

 3,15           45 195
12

OBCN*

 3,15           45 195
15,5

ABFN*

 3,15           32 254
15,5

OBFN*

 3,15           32 254
17,5

ABGN*

 3,15           35 359
17,5

OBGN*

 3,15           35 359
24

ABGN*

 3,15           25 359
24

OBGN*

 3,15           25 359
36

OBGN*

 3,15           31,5 359
Atenție
*– ultima literă din desemnare - A- fitinguri cilindrice, 22 - bornă cu șurub 8mm pe o parte, 36kV AGGN * 3.15A este de asemenea disponibil pentru unele aplicații interioare.

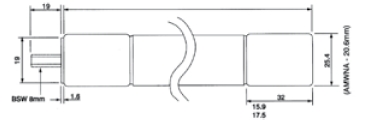

Dimensiuni [mm]
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW wymiary

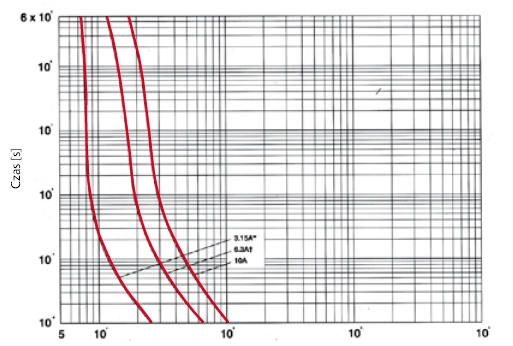

Caracteristici curente de timp

Caracteristici de curent pentru inserțiile transformatorului în standardul britanic pentru tensiuni nominale de 3,6 kV la 36 kV și curenți nominali 3,15A, 6,3 A, 10A.
* - curbă pentru toate inserțiile 3.15A prezentate în tabel.
+ - curbă valabilă pentru toate inserțiile de 6,3A prezentate în tabel.

Caracteristicile se referă la timpii de pre-arcuire cu o toleranță de ± 10% pentru curent.
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW charakterystyka

Racorduri de siguranță pentru transformatoarele de tensiune CAV

Inserțiile CAV sunt disponibile pentru valorile nominale date în tabelul de mai jos. Insertiile CAV pot fi utilizate numai pentru aplicații cu aer interior. Tipurile CAVH sunt echipate cu pumnii de derivă care semnalizează arderea insertului.

Tabel. Date nominale

UN
[kV]		 Marca IN
[A]		 L
[mm]
3,6

3,6 CAV

 2         220
5,5

5,5CAV

 15E         187
5,5

5,5CAVH

 0,5E 1E 2E     187
7,2

7,2CAV

 2 10       220
12

12CAV

 2         220
15,5

15,5CAV

 0,5E 1E 2E 3E 7E 327
15,5

15,5CAVH

 0,5E 1E 2E     327
17,5

17,5CAV

 2 4 6 10   220
24

24CAV

 2 3 4     340
36

36CAV

 2 4       440
38

38CAV

 4E         440
38

38CAVH

 0,5E 1E 2E     440

Tabel. Integralele JOULE (I2 t) pentru legăturile de siguranță transformatoare de 3,6kV la 36kV (valorile se aplică tuturor inserțiilor standard britanice cu curent 3,15A și denumire ABC sau OBC.


Tip Curent nominal
[A]		 Total I2t
min
[A2s]		 max
[A2s]
ABC/OBC 3,15 6,2 82

Dimensiuni [mm]
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW wymiar
