Producător: Quintex

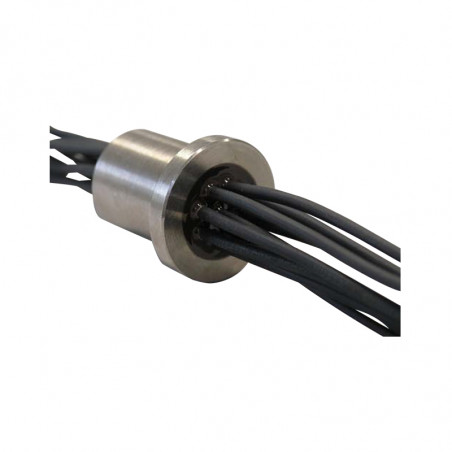

Garnituri de cablu in versiunea EX, cu suruburi tip LEM ...., LEP ...., LE ...

Aplicari

  • O gamă largă de temperaturi de funcționare
  • Folosit direct, fără aprobări suplimentare
  • Aprobări internaționale
  • Carcase ignifuge EX d
  • Pompe, senzori, aparate de măsură, motoare
  • Aplicație universală
  • Implementare conform cerințelor clienților
  • Asistență la certificare în caz de execuție la cerere

Glandele de cablu sunt utilizate pentru conectarea electrică a dispozitivelor în zone potențial explozive. Acestea sunt utilizate pentru a conecta o carcasă rezistentă la flacără cu o carcasă cu un tip de protecție diferit în conformitate cu DIN EN 60079-0. De asemenea, este posibil să conectați două carcase ignifuge. Indiferent de aplicare, cablurile rămân protejate împotriva contactului direct cu o atmosferă periculoasă. În funcție de versiune, intrările de cablu pot fi utilizate în aplicații, sisteme de măsurare și control sau de putere intrinsec sigure.
Dacă stâlpii nu conțin cabluri, aceștia pot fi folosiți ca capace de capăt pentru incinte ignifuge
EX d și sigilați găurile și firele. Dacă instalarea este extinsă ulterior, este posibil să înlocuiți fișierele cu bucșe standard.



Tip LEM...(șurub)

Tip LEP...(conectabile)

Tip LE....(rotativ)
przepust kablowy typu LEM...(wkręcany) przepust kablowy typu LEP...(wtykany) przepust kablowy LE...(obrotowy)


Date tehnice

Tensiune pana la 1kV
Cabluri 0,07 mm2 -  95 mm2
Interval de temperatură -55oC - 200oC

Numărul maxim de fire

 pana la 50
Fire M10 -   M42
Lungimea firului > 10 mm
Execuție Alamă - nichelată (altele la cerere)
Cabluri standard Radox 125
-50oC - 115oC
Altele la cerere
Certificare ATEX II 2 G EX d IIC T4/T5/T6
Organisme de certificare: EPS08ATEX1105X
IECEX, CSA, CSA_US, GOST



      Sârmă*
    mm2 0,25 0,34 0,5 0,75 1 15 25 4 6 10 16 25 35 50 70 95
    AWG 24 22 20 18 17 16 14 12 10 8 6 4 2 1 2/0 3/0
    Diam. 1,45 1,6 1,7 2,2 2,6 2,7 3,35 4,05 5,2 6,4 7,6 9,2 10,6 12,3 14,6 16,3
Șuruburi de tip LEM..., LE...
Piuliță Fir Spațiu 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 15
SW12 M10   3 3 2 2 1 1 1 1 0 0 0 0 0 0 0 0
SW19 M16   9 8 8 6 5 5 4 3 2 1 1 0 0 0 0 0
SW24 M20   17 15 14 11 9 9 7 5 3 2 2 1 1 1 0 0
SW27 M24   24 22 21 16 13 13 10 7 5 3 2 2 1 1 1 0
SW36 M33   50 48 45 35 29 28 21 17 12 8 6 5 3 3 2 1
SW40 M36   50 50 50 40 34 32 25 19 13 10 7 5 4 3 2 1
SW46 M42   50 50 50 50 48 46 36 28 20 14 11 8 6 5 3 2
Glanda plug LEP ...
Diam. 15   3 3 3 2 2 2 1 1 0 0 0 0 0 0 0 0
(mm) 22   15 13 13 10 8 8 6 4 3 2 1 1 1 0 0 0



* Numărul maxim de fire în funcție de diametrul garniturilor de cablu înșurubate sau conectate
(cablu standard: Radox).



Exemplu de aplicare:
Przepust kablowy z dwoma gwintami Przepust kablowy z obrotową dławnicą Przepust kablowy z dławnicą i przewodem

Garnitura de cablu cu două fire

Ghid de cablu cu garnitură de cablu rotativ

Ghid de cablu cu glandă și cablu
Budowa jako przepust kablowy 10-przewodowy, kształt gwintu wykonany na życzenie klienta. Wykonanie iskrobezpieczne EX i – przepust pracujący w temperaturze -50oC do 115oC Wyprowadzenia pomiarowe w przepustach na życzenie klienta: praca przy wysokim ciśnieniu i temperaturze (230oC) (Wykonanie nie-EX)

Construcție sub formă de garnitură de cablu cu 10 fire, formă de fir realizată la cererea clientului.

EX intrinsec sigur și - poder
care operează la -50oC la 115oC

Conducerea măsurătorilor în paliere
la cererea clientului: lucrați la nivel înalt
presiune și temperatură (230oC)
(Versiune non-EX)
