Intrerupatoare de limita seria 14CE
  • Intrerupatoare de limita seria 14CE

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

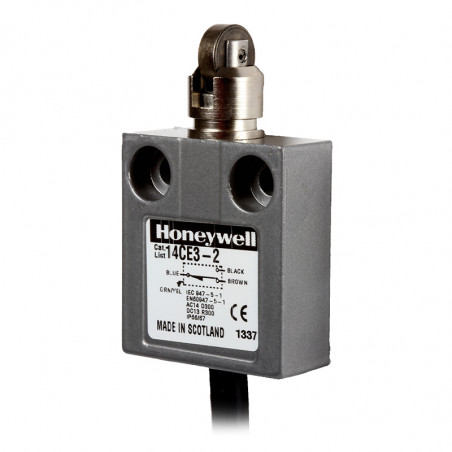

Intrerupatoare de limita seria 14CE

Familia întreruptoarelor CE este întrerupătoare de limită miniatură în carcase metalice compacte cu cabluri sau conectori. Întreaga gamă CE îndeplinește cerințele directivei de joasă tensiune. Conectorii CE au o clasă de etanșare de la IP65 la IP67.

Caracteristici:
• construcție compactă
• versiuni cu cablu sau conector
• carcasă turnată sub formă de zinc
• selecție largă de pârghii
• opțiune de montare în grup
• lungimi diferite de plumb
• cablul / conectorul dus de jos sau din lateral
• instalare ușoară cu două șuruburi
• versiunea la temperatură scăzută
• grad de protecție IP65 până la IP67

Avantaje:
• perfect pentru aplicații în care spațiul este limitat
• asamblare rapidă și ușoară
• potrivit pentru utilizarea în medii dure
• comutare multiplă într-un spațiu mic
• o selecție largă de aplicații
• potrivit pentru medii agresive


Date tehnice:
• durabilitate: 10 milioane de operațiuni
• gradul de protecție: standard IP65


versiunea „K’IP66”
  garnitura de cauciuc IP67
• temperatura de lucru: 0...70°C
• respectarea standardelor: IEC 60947-5-1,
  EN 60947-5-1,
  AC14 D300
  DC13 R300
• tensiunea de izolare: 250V
• tensiunea de avarie: l,5kV

Dimensiuni [mm]:
  Tipul de pârghie Styk szybki Cablu / conector Opțiuni

Introduceți lungimea cablului, schimbați fiecare 1 m, de exemplu 1 = 1 metru, 2 = 2 metri. De obicei, lungimea maximă a cablului este de 4m. Versiunea L - cablu: 4 fire cu scut siliconic, maro. Dacă a fost selectată versiunea Q sau Q1, lungimea cablului trebuie omisă.

A: cablul lateral sau ieșirea conectorului,

B: găuri de montare alungite,

D: sârmă fără halogen,

G: contacte de aur,

H: temperatură de funcționare crescută (0 ... 120 ° C),

K: împingător cu etanșare inel O,

NOTĂ: garnitura inelelor O crește forța de închidere OF. până la 22.5N

L: temperatura de operare scăzută (-40 ... 70 ° C) ,,

L1: temperatură de operare scăzută ca în versiune

L, dar furtunul nu este flexibil,

Î: Conector de tip DC, pol M12,4

Q1: conector de tip AC, 1 "x20, 4 poli,

V: sigiliu FC (Fluorocarbon),

P: montare de sus

NOTĂ: Sunt permise mai multe opțiuni, dar nu toate conexiunile pot fi permise. Dacă selectați mai multe opțiuni, plasați-le în ordine alfabetică, de exemplu, 14CE31-3AK. Pârghiile sunt comandate separat.
Împingător
Versiunea Q - DC, conector M12,4-poli
Împingeți cu o rolă paralelă Împingeți cu role perpendiculare
Versiunea Q1 - conector de tip AC, 1/2 "x20, 4 poli
Unitate rotativă
Tappet cu un sigiliu
Conductivitate
Împingător cu role și etanșare paralele Pusher cu role perpendiculare și etanșare
Împingător cu bila

MANETE SUPLIMENTARE - DIMENSIUNI [mm]
6PA71-4, 6PA78-4
6PA44-4, 6PA56-4

6PA68-4
6PA67-4
6PA64-4
6PA68-4
6PA67-4
6PA64-4
mai puțin
