Producător: Beck

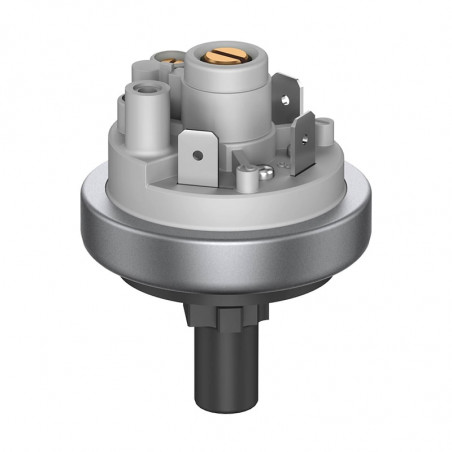

Intrerupatoare de presiune cu reglaj constant, seria 901

Comutatoarele de presiune din seria 901 sunt utilizate pentru controlul nivelului, filtrului, suprapresiunii, vidului sau presiunii diferențiale în sistemele închise. Aceste întrerupătoare pot fi utilizate atât pentru lichide cât și pentru gaze, inclusiv medii agresive. Presiunea de comutare poate fi setată de la 5 mbar la 12 bar pentru suprapresiune, sau -5 mbar la -900 mbar pentru subpresiune. Pentru conexiuni se utilizează conectori sârmă sau filetată, din plastic sau metal. Disponibilitatea diferitelor tipuri de membrane și materiale permite selectarea optimă a comutatorului pentru o anumită aplicație. Întrerupătoarele pot fi montate în orice poziție, singura excepție sunt întrerupătoarele cu o rază de acțiune sub 100 mbar, pentru care trebuie acordată poziția de montare.

Date tehnice:
• Temperatura ambientală: -20...85°C
• Temperatura mediului: 85°C sau 130°C în funcție de tipul de material și membrană
• Contacte AgCdO: 6A(1,5)/250VAC
  2A/24VDC
• Contacte placate cu aur: 1 OOmA / 24VDC
  30mA / 24VDC
• Contacte AgCdO: 1OA/ 250VAC - la cerere
• Material membrană:

în funcție de BNR mediu, Silikon, Viton, EPDM
• Conexiune electrică: 6,3x0,8mm DIN 46244
• Durabilitate: 10 x 106

Hipertensiune
Tip Intervalul din care este selectată setarea Diferența de comutare standard Toleranță Presiunea de lucru maximă pozitivă Presiunea de lucru negativă maximă
De la  La Capătul inferior al scării Capătul superior al scării

901.1x

 5
200		 200 mbar
1000 mbar		 2,5 mbar 50 mbar 50 mba 150 mbar 10%
10%		 0,5 / 4 bar
1 / 4 bar		 - / -1 bar
- / -1 bar

901.41

 500 3000 mbar 200 mbar 600 mbar 10% 7 bar -1 bar

901.51

 1,0 ba 12 bar 0,2-0,5 bar 1,0-2,0 bar 10% 25 bar -1 bar
Subpresiune

901.2x

 -5 -200 -200 mbar
-900 mbar		 2,5 mba
50 mbar		 50 mbar 10%
10%		 0,5 / 4 bar
1 / 4 bar		 -1 bar
-1 bar

Presiune diferențială

901.30

 5 mbar 50 mbar 2,5 mbar 25 mbar 10% 100 mbar -100 mbar

Aranjament de contact
Wyłączniki ciśnienowe ze stałą nastawą serii 901 układ styków dla 901.1x, 901.30, 901.41, 901.51 Wyłączniki ciśnienowe ze stałą nastawą serii 901 układ styków dla 901.2x

Tip Conexiune de conductă Conexiune filetată
5,0 mm
FS		 6,5 mm
FS		 10,0 mm
FS		 M10x1 G1/8 M10x1 G1/8 G1/4 G1/2

901.1x

 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40
PVDF		 CuZn40

901.2x

 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40
PVDF

901.30

   PA

901.41

           CuZn40 CuZn40 CuZn40
PVDF		 CuZn40

901.51

           CuZn40 CuZn40 CuZn40
PVDF		 CuZn40

Conexiuni de presiune
PA • poliamidă
PVDF • polifluorură de divinil
PPS • polifenilsulf
CuZn40 • alamă
FS • arc de montare

Pentru temperaturi peste 85 ° C este necesară conexiunea din aramă, PVDF sau PPS. La cerere, sunt disponibile conexiuni în alte dimensiuni, alte materiale plastice și oțel inoxidabil.


Dimensiuni [mm]
Carcase de protecție - Dimensiuni [mm]
901.10/20
Wyłączniki ciśnienowe ze stałą nastawą serii 901 wymiary 901.10/20
901.30
Wyłączniki ciśnienowe ze stałą nastawą serii 901 wymiary 901.30
6321 IP 10
Wyłączniki ciśnienowe ze stałą nastawą serii 901 - obudowy ochronne wymiary 6321 IP 10
901.11/21/41
Wyłączniki ciśnienowe ze stałą nastawą serii 901 wymiary 901.11/21/41
901.51
Wyłączniki ciśnienowe ze stałą nastawą serii 901 wymiary 901.51
6329 IP 44
Wyłączniki ciśnienowe ze stałą nastawą serii 901 obudowy ochronne - wymiary 6371 IP 54/6372 IP 65
Suporturi de montare - Dimensiuni [mm]
6403 / 6464 / 6405
Wyłączniki ciśnienowe ze stałą nastawą serii 901 wspornik montażowy - wymiary 6403/6464/6405
6371 IP 54 / 6372 IP65
Wyłączniki ciśnienowe ze stałą nastawą serii 901 obudowa ochrona wymiary 637 IP 54/6375 IP 65
6374 IP 54 / 6375 IP 65
