Întrerupătoare neadministrate - fibre-8 porturi-șină DIN seria EIR208
  • Întrerupătoare neadministrate - fibre-8 porturi-șină DIN seria EIR208

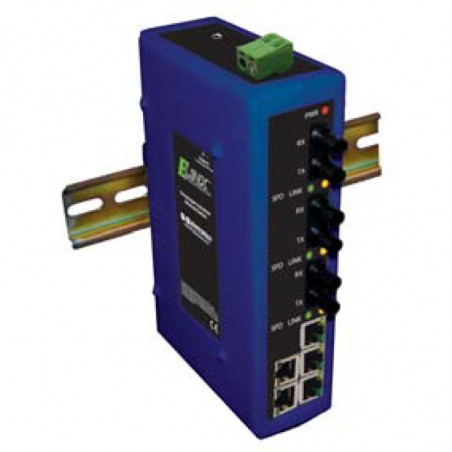

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: B&B Electronics

Întrerupătoare neadministrate - fibre-8 porturi-șină DIN seria EIR208

- Până la 3 porturi de fibre unice sau multimod într-un singur comutator - Conectori din fibră optică ST sau SC - 10 / 100M, full / half duplex, MDI / MDI-X (negociere automată) - Respectarea standardelor IEEE 802.3 / 802.3u și 802.3 x. - Carcasă industrială cu protecție IP30, montată pe șină DIN - Tensiune de alimentare 10 până la 48 VCC - Mecanism de stocare și transmisie de date - Filtrare cu furtuni de transmisie - Control de transmisie în conformitate cu IEEE 802.3x și control de feedback - Adrese MAC 2K - 64 KB memorie tampon

[NBSP]
Descrierea funcțională
Conceput pentru o gamă largă de aplicații, seria EIR208 este comutatoare Ethernet industriale plug-and-play industriale la nivel de intrare. Dotată cu o carcasă compactă montată pe șină DIN, cu indicatoare LED de protecție IP30, putere și transmisie, intrare de putere de 10 până la 48 VCC cu bloc de borne înlocuibil, modul de negociere automată a vitezei, modul duplex și funcție de încrucișare automată, aceste întrerupătoare sunt perfecte pentru toate aplicațiile care nu necesită o funcție de management. Puteți alege un comutator cu opt porturi de linie de cupru sau o combinație de porturi de linie de cupru și până la trei porturi de fibră. Modelele pentru fibre multimode extind intervalul la 2 km. Modelele pentru fibre optice cu un singur mod extind intervalul la 15 km. Modele de 40 km și 80 km sunt disponibile la cerere. Toate modelele necesită o sursă de alimentare externă (vândută separat).

Informatii despre comanda
Model Porty 10/100 Fibră Fibră

EIR208

 8

EIR208-MT

 7 1 (ST)

EIR208-MC

 7 1 (SC)

EIR208-ST

 7   1 (ST)

EIR208-SC

 7   1 (SC)

EIR208-2MT

 6 2(ST)

EIR208-2MC

 6 2 (SC)

EIR208-2ST

 6   2 (ST)

EIR208-2SC

 6   2 (SC)

EIR208-3MT

 5 3 (ST)

EIR208-3MC

 5 3 (SC)

EIR208-3ST

 5   3 (ST)

EIR208-3ST

 5   3 (SC)

Specificatii tehnologice:

Norme:
IEEE802.3, 802.3u, 802.3x
Tip de procesare:
Stocarea și trimiterea în modul IEEE802.3x full-duplex, controlul transmisiei fără blocare
Controlul transmisiei:
IEEE802.3x control transmisie, control feedback
Buffer memory:
64KB
Pachet:

Mărimea tabelului de adrese
2K adresa MAC

Interfață:

Porte RJ45:
Negociere automată 10 / 100BaseT (x), modul full / half duplex, conexiune automată MDI / MDI
Porturi cu fibră optică:
Porturi 100BaseFX (multimod sau un singur mod cu conector ST sau SC)
Indicatori LED:
Alimentare (conexiune și viteză pentru fiecare port)



Fibră

Tip fibră Distanță Lungime de undă Putere de ieșire Sensibilitate
Multimode 2 km 1310 nm Ujem. 19 - Ujem. 14 dBm ≤ Ujem. 32 dBm
Multimode 15 km 1310 nm Ujem. 15 - Ujem. 8 dBm ≤ Ujem. 32 dBm
Multimode 40 km 1310 nm Ujem. 5 - Ujem. 0 dBm ≤ Ujem. 34 dBm
Multimode 80 km 1510 nm Ujem. 5 - Ujem. 0 dBm ≤ Ujem. 34 dBm

Putere
Mediul de lucru
Tensiune de intrare
10-48VDC.
Consumul de energie
Max. 5,8 W
Consumul de energie
0.22 A pt 24VDC (max. 0,57 A)
Conexiune de intrare
Bloc terminal înlocuibil
Protecție
Protecție inversă de polaritate
Temperatura de lucru
0 - 55 °C
Temperatura de depozitare
-40 - 80 °C.
Umiditate
0 0 95% fara condens
Timpul mediu între eșecuri
106000 ore
Metoda de calculare a timpului mediu dintre eșecuri
Prezicerea fiabilității în funcție de numărul de piese



Specificații mecanice
Aprobări necesare
Carcasa
Carcasă din plastic, IP30, montare pe șină DIN
Dimensiuni (w/ST Con)
11,6x18,2x4,7 cm
Dimensiuni (w/SC Con)
10,6x18,2x4,7 cm
Dimensiuni (toate firele de cupru)
10,6x18,2x4,7 cm
Instalare
DIN 35 mm
EMI FCC Część 15 Klasa A.. CISPR (EN55022)
EMS. EN61000-4-2 (ESD), EN61000-4-3 (RS) EN61000-4-4(EFT), EN61000-4-5 (przepięcie)
Altele CE
mai puțin
