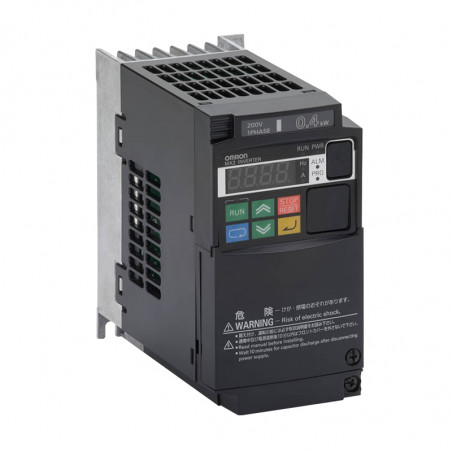

Invertoare seria MX2
  • Invertoare seria MX2

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Omron

Invertoare seria MX2

Creat pentru mașini electrice

Special dezvoltat pentru aplicația dvs., MX2 își propune să armonizeze controlul avansat al motorului și mașinii.
Datorită designului avansat și algoritmilor, MX2 oferă un control lin la viteza zero, plus o operare precisă a controlului ciclic și a cuplului cu buclă deschisă. Prin utilizarea funcționalității cardurilor de opțiuni de conectare din seria MX2, MX2 IP54 este alegerea perfectă pentru invertoarele de sine stătătoare.

  • Putere de până la 15 kW
  • 200% cuplu de pornire
  • Controlul cuplului într-o buclă deschisă
  • VT nominal dublu 120% / 1min și CT 150% / 1min
  • Controlul motoarelor de inducție și sincrone
  • Securitate în conformitate cu ISO13849-1 cat. 3, nivel de performanță PLD
  • Funcție de programare a controlerului logic integrat
  • Funcția de poziționare
  • Integrat în soluția de automatizare a mașinilor Omron
  • Comunicare bus de câmp: EtherCAT, Modbus, DeviceNet, Profibus, CompoNet, MECHATROLINK-II și EtherNet / IP.


Specificații Codul comenzii
Putere Moment constant Moment variabil Standard(IP20)
Puterea motorului [kW] Curent nominal [A] Puterea motorului [kW] Curent nominal [A]
1 faza
200V, 50Hz		 0.1 1.0 2 U

3G3MX2-A8001-E
0.2 1.6 0.4 1.9

3G3MX2-AB002-E
0.4 3.0 55 35

3G3MX2-AB004-E
0.7S 5.0 1.1 6.0

3G3MX2-A8007-E
ł.5 8.0 22 9.6

3G3MX2-AB015-E
2.2 11.0 3.0 12.0

3G3MX2-AB022-E
0.1 1.0 2 U

3G3MX2-A2001-E
3 faze
400V, 50Hz		 2 1.6 0.4 1.9

3G3MX2-A2002-E
0.4 3.0 0.55 35

3G3MX2-A2004-E
0.7S 5.0 1.1 6.0

3G3MX2-A2007-E
1.5 8.0 22 9.6

3G3MX2A2015-E
2.2 11.0 3.0 12.0

3G3MX2A2022-E
3.7 17.5 5.5 19.6

3G3MX2-A2037-E
5.5 25.0 75 30.0

3G3MX2A2055-E
7.5 33.0 11 40.0

3G3MX2-A2075-E
11 47.0 15 56.0

3G3MX2-A2110-E
15 60.0 18.5 69.0

3G3MX2-A2150-E

Clasa 200V

Osingură fază: 3G3MX02-_ B001 B002 B004 B007*1 B015 B022     - - -
Trifazat: 3G3MX2-_ 2001 2002 2004 2007 2015 2022 2037 2055 2075 2110 2150
Motor [kW]*2 Pentru setarea cuplului variabil (VT) 0,2 0,4 0,55 1,1 2,2 3,0 5,5 7,5 11 15 18,5
Pentru setarea cuplului constant (CT) 0,1 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5 11 15
Caracteristici de ieșire Putere inversoare kVA 200 VT 0,4 0,6 1,2 2,0 3,3 4,1 6,7 10,3 13,8 19,3 23,9
200 CT 0,2 0,5 1,0 1,7 2,7 3,8 6,0 8,6 11,4 16,2 20,7
240 VT 0,4 0,7 1,4 2,4 3,9 4,9 8,1 12,4 16,6 23,2 28,6
240 CT 0,3 0,6 1,2 2,0 3,3 4,5 7,2 10,3 13,7 19,5 24,9
Curent de ieșire (A) în modul VT 1,2 1,9 3,5 6,0 9,6 12,0 19,6 30,0 40,0 56,0 69,0
Curent de ieșire (A) în modul CT 1,0 1,6 3,0 5,0 8,0 11,0 17,5 25,0 33,0 47,0 60,0
Tensiunea maximă de ieșire Proporțional la tensiunea de intrare: 0 ... 240 V
Putere Frecvența maximă de ieșire 400 Hz
Tensiune și frecvență nominală de intrare Monofazat, 200-240 V, 50/60 Hz Trifazat 200-240 V, 50/60 Hz
Fluctuații de tensiune permise -15% ... 10%
Fluctuațiile de frecvență permise 5%
Cuplul de frânare La frânare într-un timp scurt Cu cuplare condensator 100%: <50 Hz
50%: <60 Hz		 70%: <50 Hz 50%: <60 Hz

Około

20%


Metoda de răcire Răcire cu aer*3 Răcire cu aer (circulație forțată)

* 1 Modelul trifazat utilizează răcirea forțată a aerului, iar modelul monofazat este auto-răcire.
* 2 Bazat pe un motor trifazat standard
* 3 Răcire cu aer (circulație forțată) pentru modelele IP54


Clasa 400V


Trifazat: 3G3MX2-_ 4004 4007 4015 4022 4030 4040 4055 4075 4110 4150
Motor [kW]*1 Pentru setarea cuplului variabil  (VT) 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15 18,5
Pentru setarea unui cuplu constant (CT) 0,4 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15
Caracteristici de ieșire Putere inversoare [kVA] 380 VT 1,3 2,6 3,5 4,5 5,7 7,3 11,5 15,1 20,4 25,0
380 CT 1,1 2,2 3,1 3,6 4,7 6,0 9,7 11,8 15,7 20,4
480 VT 1,7 3,4 4,4 5,7 7,3 9,2 14,5 19,1 25,7 31,5
480 CT 1,4 2,8 3,9 4,5 5,9 7,6 12,3 14,9 19,9 25,7
Curent de ieșire [A] în modul VT 2,1 4,1 5,4 6,9 8,8 11,1 17,5 23,0 31,0 38,0
Curent de ieșire [A] în modul CT 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18,0 24,0 31,0
Tensiunea maximă de ieșire Proporțional la tensiunea de intrare: 0 ... 480 V
Frecvența maximă de ieșire 400 Hz
Putere

Tensiune și frecvență nominală de intrare

 Trifazat, 330 ...480 V 50/60 Hz
Fluctuații de tensiune permise -15% ...10%
Fluctuațiile de frecvență permise 5%
Cuplul de frânare La frânare la scurt timp * 2 Cu cuplarea condensatorului 100%:<50Hz
50%: <60 Hzz		 70%: <50 Hz 50%: <60 Hz
Metoda de răcire Răcire cu aer *2 Răcire cu aer (circulație forțată)
mai puțin
