Invertor / încărcător Quattro

3kVA – 15kVA Compatibil cu baterii cu ioni de litiu

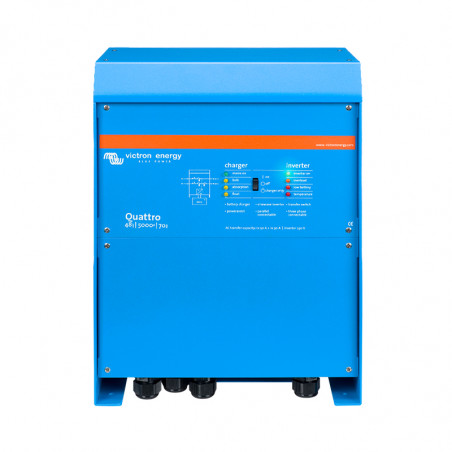

Quattro 48/5000/70-100/100 Quattro 24/3000/70-50/30
Quattro 48/5000/70-100/100 Quattro 24/3000/70-50/30


Quattro este un invertor sinusoidal eficient, un încărcător de baterie avansat tehnic, echipat cu tehnologie de încărcare adaptivă și un comutator automat rapid pentru trecerea rezervei într-o singură carcasă compactă. Spre deosebire de dispozitivele MultiPlus, Quattro are două intrări AC. Această caracteristică permite conectarea la două surse de alimentare independente, de exemplu, din rețea și de la un generator de energie. Quattro se va conecta automat la sursa activă.

Două ieșiri de curent alternativ
Ieșirea principală este echipată cu tehnologie neîntreruptă. Quattro preia puterea receptoarelor conectate în cazul unei defecțiuni a rețelei sau a deconectării sursei / generatorului. Acest lucru se întâmplă atât de repede (sub 20ms) încât computerele și alte echipamente electronice funcționează fără probleme. A doua ieșire este activă numai dacă tensiunea de curent alternativ este disponibilă la una dintre intrările Quattro. Încărcările care nu ar trebui să descarce bateria pot fi conectate la această ieșire.

Putere practic nelimitată datorită funcționării paralele
Până la 10 unități Quattro pot funcționa în paralel. De exemplu, zece unități 48/1000/140 vor asigura un curent de încărcare de 90kW / 100kVA și 1400 A.

Posibilitatea unei lucrări trifazate
Pe lângă conexiunea paralelă, trei unități ale aceluiași model pot crea o ieșire trifazată.

PowerControl - care se ocupă cu o putere limitată
Quattro este un încărcător puternic. Prin urmare, va trage curent mare de la o sursă de curent alternativ (aproape 10A la 5kVA Multi la 230V AC). Curentul maxim extras de la sursă poate fi limitat folosind Panoul de control multiplu. Quattro va lua în considerare alte încărcări de curent alternativ și va folosi curentul de încărcare rămas, protejând astfel sursa externă de suprasarcină.

PowerAssist - creșterea puterii sursei sau a generatorului
Această caracteristică permite Quattron să-și crească temporar puterea de ieșire. În cazul în care o putere mare este necesară doar pentru o perioadă limitată de timp, Quattro se va asigura că o putere insuficientă de curent alternativ este completată imediat de bateria. Când încărcarea scade, se folosește o putere suplimentară pentru încărcarea bateriei.

Încărcător adaptiv în patru trepte cu două ieșiri
Puterea principală asigură reîncărcare puternică a bateriei folosind software avansat de încărcare adaptivă. Software-ul adaptează procesul automat în trei etape la starea bateriei și adaugă un al patrulea pas pentru a controla încărcarea de conservare pe termen lung. Quattrom poate încărca o a doua baterie folosind o ieșire independentă pentru baterii cu o capacitate mai mică (curentul de încărcare 4A).

Configurarea sistemului nu a fost niciodată mai ușoară
Dacă setările trebuie schimbate, aceasta poate fi făcută în câteva minute datorită comutatoarelor DIP sau după conectarea computerului prin software gratuit.

Inwerter/ładowarka Quattro


Quattro 12/3000/120-50/30

24/3000/70-50/30		 12/5000/220-100/100

24/5000/120-100/100

48/5000/70-100/100		 24/8000/200-100/100

48/8000/110-100/100		 48/10000/140-100/100 48/15000/200-100/100
PowerControl / PowerAssist Da
Comutator de transfer integrat Da
Intrări AC (x2)

Interval de tensiune: 187-265 V AC
Frecvența de intrare: 45-65 Hz
Factorul de putere: 1
Comutator de transfer [A] 50/30 2x100 2x100 2x100 2x100
INVERTOR
Intervalul de tensiune de intrare [V DC] 9,5-17V   19-33V   38-66V
Ieșire (1) Tensiune de ieșire: 230V AC + -2%     Frecvență: 50Hz + -0.1%
Putere de ieșire la 25oC [VA] (3) 3000 5000 8000 10000 15000
Putere de ieșire la 25oC [W] 2500 4500 7000 9000 12000
Putere de ieșire la 40oC [W] 2200 4000 6300 8000 10000
Puterea maximă [W] 6000 10000 16000 20000 25000
Eficiență maximă[%] 93 / 94 94 / 94 / 95 94 / 96 96 96
Putere inactivă [W] 15 / 15 25 / 25 / 25 30 / 35 55 80
Putere inactivă în regim AES [W] 10 / 10 20 / 20 / 20 25 / 30 35 50
Putere inactivă în regim Search [W] 4 / 5 5 / 5 / 6 8 / 10 10 30
ÎNCĂRCĂTOR
Tensiunea de încărcare a absorbției [V DC] 14,4 / 28,8 14,4 / 28,8 / 57,6 28,8 / 57,6 57,6 57,6
Tensiune de încărcare ‘float’ [V DC] 13,8 / 27,6 13,8 / 27,6 / 55,2 27,6 / 55,2 55,2 55,2
Storage mode [V DC] 13,2 / 26,4 13,2 / 26,4 / 52,8 26,4 / 52,8 52,8 52,8
Curentul principal de încărcare a bateriei [A] (4) 120 / 70 220 / 120 / 70 200 / 110 140 200
Al doilea curent de încărcare a bateriei [A] 4 (numai pe modele 12V i 24V)
Senzor de temperatură al bateriei da
GENERAL
Ieșiri auxiliare [A] (5) 25 50 50 50 50
Releu programabil (6) 1x 3x 3x 3x 3x
Protecție (2) a – g
Port de comunicare VE.Bus Pentru funcționare paralelă și trifazată, monitorizare și integrare a sistemului
Port general com. (7) 1x 2x 2x 2x 2x
Activare / oprire de la distanță da
Caracteristici comune Temperatura de lucru: -40oC până la + 50oC     Umiditate (fără condensare): max. 95%
CARCASĂ
Caracteristici comune Material și culoare: aluminiu (albastru RAL 5012)     Grad de protecție: IP 21
Conectorul bateriei 4 șuruburi M8 (2 pentru plus și 2 pentru minus)
Conector 230V AC Terminale de șurub 13mm2 (6 AWG) șuruburi M6 șuruburi M6 șuruburi M6 șuruburi M6
Masa [kg] 19 34/30/30 45/41 45 72
Dimensiuni (w x sz x g w mm) 362 x 258 x 218 470 x 350 x 280
444 x 328 x 240
444 x 328 x 240		 470 x 350 x 280 470 x 350 x 280 572 x 488 x 344
NORME
Siguranță EN 60335-1, EN 60335-2-29
Imunitate la zgomot EN55014-1, EN 55014-2, EN 61000-3-3, EN 61000-6-3, EN 61000-6-2, EN 61000-6-1


  • Poate fi ajustat la 60 Hz; 120V 60Hz la cerere
  • protecție
  • Scurtcircuit de ieșire
  • suprasarcină
  • Tensiunea bateriei prea mare
  • Tensiunea bateriei prea mică
  • Temperatură prea mare
  • 230V AC la ieșirea invertorului
  • Tensiunea de intrare se încurcă prea mare

  1. Sarcină neliniară, factor de creastă 3: 1
    La o temperatura ambianta de 25oC
    Se dezactivează în absența unei surse de CA externe
    Releul programabil poate fi setat, de exemplu, la alarmă generală, tensiune continuă prea mică sau funcție de pornire / oprire a generatorului

    De exemplu, pentru comunicarea cu bateriile BMS cu ioni de litiu


  2. AC: 230V / 4A
    DC: 4A la 35VDC, 1A la 60VDC

Exemple de încărcător invertor / MultiPlus

QUA123020010

QUA125020000

QUA243020010

QUA245021011

QUA248020010

QUA485021010

QUA485021011

QUA488024000

QUA481030010

QUA483150000
