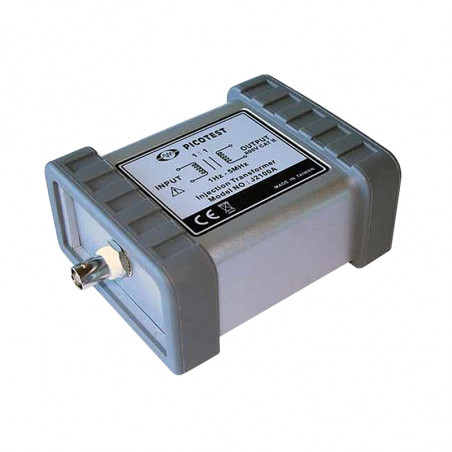

J2100A - Transformator de injecție
  • J2100A - Transformator de injecție

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Picotest

J2100A - Transformator de injecție

J2100A - Transformator de injecție

Transformatoarele de măsurare sunt în prezent cea mai obișnuită metodă de conectare a analizorului de circuite vectoriale la dispozitivul testat. Un astfel de dispozitiv este cel mai adesea utilizat pentru a verifica stabilitatea buclei de control. Scopul utilizării unui astfel de transformator este să injecteze semnalul de măsurare în bucla de control, fără a afecta performanțele acestuia. Pentru a realiza acest lucru, transformatorul este izolat. Acest lucru înseamnă, de asemenea, că poate fi utilizat în sisteme cu tensiuni mai mari, de exemplu în sisteme de îmbunătățire a factorului de putere (PFC), unde tensiunea de operare este de obicei apropiată de 400V DC. Tensiunile de încercare care depășesc valorile maxime ale intrărilor de măsurare Bode 100 trebuie atenuate folosind sonde speciale.



Lățimea de bandă utilă a transformatorului de măsurare este mult mai mare decât determinarea graniței 3dB. Acest lucru se datorează faptului că transformatorul în sine nu ia parte la măsurare, ceea ce dă impresia greșită că este inutil în sistemul de măsurare.

Lățimea de bandă a transformatorului depinde puternic de rezistența de măsurare. Bode 100 și majoritatea analizatorilor de circuit furnizează impedanța de ieșire a unei surse de tensiune de 50 Ω. Presupunând astfel de impedanțe, rezistența optimă a rezistenței de măsurare este de 5Ω. Această valoare atenuează semnificativ semnalul injectat, care este în general benefic, deoarece elimină eroarea comună asociată cu utilizarea Bode 100, și anume folosirea semnalelor prea largi. Un beneficiu suplimentar este posibilitatea de a părăsi dispozitivul conectat permanent la circuitul testat, facilitând conectarea analizorului cu circuitul, fără a fi nevoie să întrerupi circuitul de măsurare.

Caracteristici principale:

  • Banda inferioară de 1Hz permite utilizarea regulatoarelor PFC în timpul testării
  • Banda superioară de 5 MHz suficientă pentru testarea majorității regulatoarelor și a surselor de alimentare
  • Distorsiune scăzută și impact minim asupra buclei
  • Un rezistor de măsurare 5Ω asigură un impact minim asupra buclei
  • Slăbirea semnalului de măsurare asigurând valoarea corespunzătoare a acestuia

Date nominale :

Transmisie 01:01
Măsurarea impedanței 5Ω
Răspuns la frecvență (3dB) 1Hz-5MHz
Tensiune nominală de izolare 600V / Kat. III
Capacitate de izolare 390pF (dla 1kHz)
Curent DC 10mA
Temperatura de lucru 0…50°C
Înălțimea maximă de lucru 1830m (6000Ft)
Dimensiuni 109x90x51mm
Masa 0.225kg
Intrare Cablu BNC
Ieșire Ștecher conic

Răspuns la frecvență:

J2100A – Transformator wstrzykujący pasmo przenoszenia

Schema de conectare:

J2100A – Transformator wstrzykujący schemat łączeniowy
