MICRO-flex trifazat

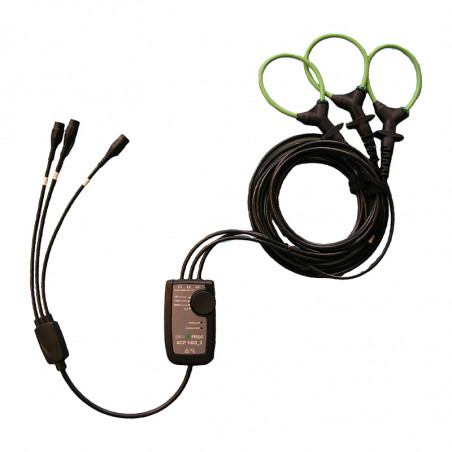

Bobină Rogowski cu 3 faze pentru măsurarea curenților de curent alternativ Seria ACP 1003_3

Bobina Rogowski Micro ~ flex ACP 1003_3 poate fi folosită pentru a măsura curentul de 1000 A în domeniul de frecvență de la 20 Hz la 100 kHz. Designul flexibil și ușor permite instalarea rapidă și ușoară a dispozitivului în locuri greu accesibile și pe conductoare mari.



Proprietăți electrice:

Intervalele curent (selectarea prin rotirea cadranului) : 10 / 100 / 1000A ACRMS
Sensibilitate (cuplare AC) : 100mV / 10mV / 1mV/A
Precizie (45-65 Hz) : ± 1% citit ± 0.1A (10A/100A)
  : ± 1% citit ± 1A (1000)
Impedanța de încărcare min. 100kΩ
Linearitate (10% până la 100% din interval) : ± 0.2% citit
Zgomot : 80mA (10A / 100A / 1000A)
Răspuns în frecvență (-2dB) : 20Hz până la 100kHz
Schimbare de fază (45 - 65 Hz) : ± <1º
Coeficientul de temperatură : ± 0.15% citit / °C
Sensibilitate la schimbarea ghidului : ± 2.5% citit
Putere

: 2 x AA MN 1500 LR6 Alcalin: 300 ore, baterie scăzută

semnalizat de un LED portocaliu

alimentare externa (3V / 100mA)
Indicator de suprasarcină : LED roșu
Tensiune maximă : 1000V AC RMS sau DC (bobină și integrator)

Caracteristici generale:

Sonda material sârmă : Alcryn 2070 NC, Arnite T06-200SNF
  : Megol DP1191/65
Materialul carcasei : ARNITE T06-200SNF, UL94 V0
Diametrul buclei sondei (S) : 50 / 70 / 100 (mm)
Diametrul sârmei sondei : 6mm
Lungimea cablului (sondă de conectare și integrator) : 2 m
Tip de ieșire : 0.5m cablu coaxial terminat
Temperatura de lucru : -20 până la +65°C
Temperatura de depozitare : -40 până la +75°C
Umiditatea locului muncii : 15%  până la 85% (fără condensare)
Grad de protecție   : Bobina IP50, integrator IP40
Culoare : RAL 120 70 75 verde lămâie
Greutate : 280g

Conform cu ROHS și DEEE

Siguranță

EN 61010-1:2001
EN 61010-031:2002
EN 61010-2-032:2002

1000 VRMS, III Categoria de măsurare, 600 VRMS, a IV-a categorie de măsurare, a 2-a poluare

Măsurătorile pe fire neizolate trebuie făcute numai sub 1000 V ACRMS sau DC și frecvențe de până la 1 kHz.

Conexiune de alimentare
Pin funcție
Centr. - Terminal
Ext. + Terminal
Număr catalog Diametrul buclei sondei (S) [mm]

ACP 1003_3/2

 50

ACP 1003_3/3

 70

ACP 1003_3/4

 100
Dimensiuni [mm]
