Producător: GMC-I PROSyS

MICRO-flex 3 și 4 faze, montare pe șină DIN

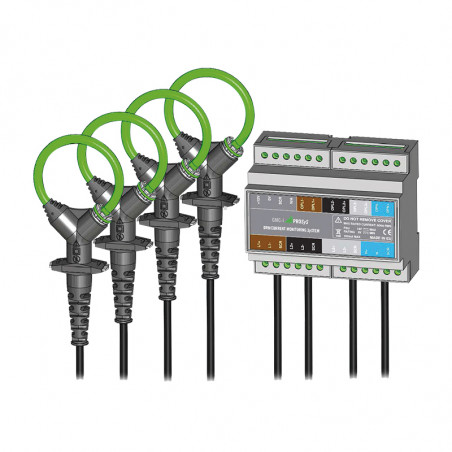

Bobine Rogowski trifazate și cu 4 faze MICRO ~ flex pentru măsurarea curenților de curent alternativ Model DRM 503_1 / 4 și DRM 504_1 / 4

Seriile DRM sunt bobine MICRO flexibile cu 3 faze și 4 faze, dedicate pentru măsurarea curenților de curent alternativ. Au un integrator cu 3 canale sau 4 canale într-o carcasă montată pe o șină DIN. Designul flexibil și ușor permite instalarea rapidă și ușoară a dispozitivului în locuri greu accesibile și pe conductoare mari.

Proprietăți electrice

Intervalul curent : 500A ACRMS
Sensibilitate (cuplare AC) : 0.666mV/A (0.333V @ 500A)
Precizie (45 - 65Hz) : ± 1% citeste   ± 1A
Impedanța de încărcare : min. 100kΩ
Linearitate (10% până la 100% din interval) : ± 0.2% citit
Răspuns în frecvență (-1dB) : 10Hz până la 10kHz
Schimbare de fază (45 - 65 Hz) : ± <1º
Coeficientul de temperatură : ± 0.1% citit   / °C
Sensibilitate la mișcarea ghidului : ± 2.5% citit
Putere : extern (12V / 100mA)
Tensiunea maximă de lucru : 1000V AC RMS sau DC (Coil)
  : 30V max (integrator)

Caracteristici generale:

Sonda material sârmă : Alcryn 2070 NC LATENE 7H2W V0
Lungimea cablului / diametrul buclei ... : 315mm  / 100mm
Diametrul cablului : 6mm
Lungimea cablului (sondă de conectare și integrator) : 5m
Temperatura de lucru : -20  până la +70°C
Temperatura de depozitare : -40  până la +75°C
Umiditatea locului muncii : 15%  până la 85% (fără condensare)
Grad de protecție : IP50 bobina
Culoare : RAL 120 70 75 verde lămâie

Siguranță:

EN 61010-1:2001
EN 61010-031:2002
EN 61010-2-032:2002
1000 VRMS, III Categoria de măsurare, 600 VRMS, categoria IV de măsurare, 2 grade de poluare (sondă)

Măsurătorile pentru firele neizolate trebuie făcute numai până la 1000 V ACRMS sau DC și frecvențe sub 1 kHz.


Standard EMC

EN 61326-2-2:2006

Dimensiuni [mm]
