Producător: GMC-I PROSyS

MICRO-flex monofazat

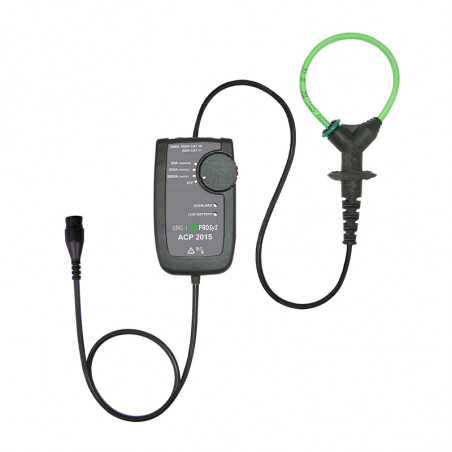

Bobine Rogowski MICRO ~ flex pentru măsurarea curenților de curent alternativ Seria ACP 1000 și ACP 2000

Caracteristici:
  • Tri-band 10/100 / 1000A și 20/200 / 2000A
  • Trei lungimi standard de sondă 50/70 / 100mm
  • Măsurare ușoară în locuri greu accesibile
  • Tipuri dedicate pentru multimetri sau osciloscopi
  • O gamă largă de măsurare de la 100 / 200mA la 1000 / 2000A ACRMS
  • 1000V, categoria de măsurare III, gradul 2 de poluare
  • Măsurarea ușoară a curenților cu schimbare rapidă
  • Baterie sau alimentare externă
  • Design compact și ușor
  • Nu există efecte de histereză, saturație și neliniaritate

Aplicații tipice:

  • Cooperarea cu multimetre, osciloscoape și dispozitive de înregistrare;
  • Măsurători dispozitive electronice de putere;
  • Analiza formei de undă curente;
  • Măsurători de putere, armonice, curenți de vârf în rețeaua electrică și UPS;
  • Măsurarea tranzitorilor în motoarele electrice.

Specificatii:
MODEL

ACP 1000

ACP 1005

ACP 2005

ACP 2015
Interval curent (RMS) 10 / 100 / 1000A 20 / 200 / 2000A
Sensibilitate 100mV / 10mV / 1mV / A
Zgomot (rms AC) 0.1A (10A/100A), 1A (1000A) 0.08A 0.08A / 0.6A / 6A
Liniaritate ± 0.2% citit
Precizie   ± 1% citit ± 0.1A (10 / 100A) ±   1A   (1000A) ± 1% citit ± 0.2A (20/200A) ± 1A (2000A)
Sensibilitate la schimbarea ghidului ± 2.5% citit
Răspuns în frecvență (-2dB) 20Hz Până la 20kHz 20Hz Până la 100kHz 20Hz Până la 1MHz
Schimbare de fază (45 - 65 Hz) <1 grad
Impedanța de încărcare > 100 kΩ
Impedanța de încărcare Cablu de 0,5 m terminat cu mufe de 4 mm Cablu coaxial de 0,5 m terminat cu conector BNC Cablu coaxial de 0,5 m încheiat cu conector BNC sau   cu mufe de 4 mm Cablu coaxial de 0,5 m terminat cu conector BNC
Putere Acumulator Baterie și extern Baterie și extern Baterie și extern

Date tehnice:

Mediul de lucru

Temperatura de lucru -20oC do +65oC
Coeficientul de temperatură ± 0.15% citit ca oC
Temperatura de depozitare (fără baterii) -40oC Până la +75oC

Putere

Tip baterii 2 x AA MN 1500 LR6 alcaline
Durata de viață a bateriei 1000 ore ACP 1000 ACP 2005
100 ore ACP 1005, ACP 2015
Alimentare externă 3V / 100mA

Date mecanice

Dimensiuni (mm) 110 (W) x 65 (S) x 23 (G)
Diametrul sârmei sondei 6mm ø
Diametrul buclei sondei (S) (mm) 50, 70 i 100
Lungimea cablului 2m (de la bobină la integrator)




Siguranță

EN61010-2-032:2002,
EN 61010-031:2002
EN 61010-1:2001
1000V
III Categoria de măsurare

Nivelul 2 de poluare

Standard EMC EN 61326-2-2:2006

Tensiune maximă

1000V AC RMS sau DC
30V între ieșire și masă
Toată precizia setată la 23oC ± 1oC

Grad de protecție

IP50 bobina integrator IP40





Precizie ridicată și gamă largă de măsurare
Proiectarea specială a sondei elimină efectele dăunătoare ale interferențelor electromagnetice externe și nu obligă utilizatorul să plaseze un conductor în mijlocul buclei de măsurare.

EN61010-2-032:2002 și conformitatea EMC

Caracteristicile dispozitivului oferă utilizatorului măsurători ușoare și sigure în zonele periculoase.
Respectarea standardelor EMC asigură o fiabilitate ridicată datorită sensibilității minimizate a dispozitivului la interferențe electromagnetice.




Dimensiuni [mm] și nr. catalog

MICRO-flex 1-fazowe wymiary





Număr catalog Diametrul buclei sondei (S) [mm] Tip de ieșire

ACP 1000/2

 50 4mm

ACP 1000/3

 70 4mm

ACP 1000/4

 100 4mm

ACP 1005/2

 50 BNC

ACP 1005/3

 70 BNC

ACP 1005/4

 100 BNC

ACP 2005/2

 50 BNC

ACP 2005/3

 70 BNC

ACP 2005/4

 100 BNC

ACP 2005/2_4mm

 50 4mm

ACP 2005/3_4mm

 70 4mm

ACP 2005/4_4mm

 100 4mm

ACP 2015/2

 50 BNC

ACP 2015/3

 70 BNC

ACP 2015/4

 100 BNC
