Microîntrerupătoare seria V15
  • Microîntrerupătoare seria V15

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

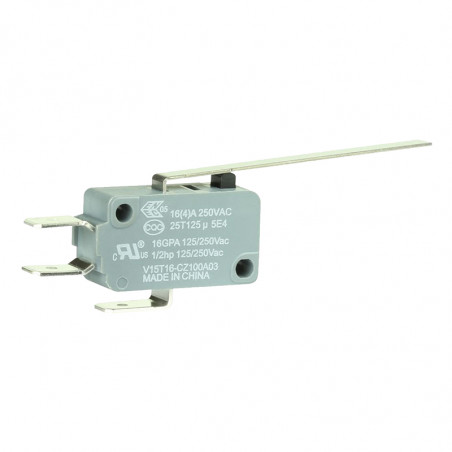

Microîntrerupătoare seria V15

Comutatorul Honeywell MICRO SWITCHTM V-Basic Switch-urile standard din seria V15 sunt comutatoare electromecanice concepute pentru fiabilitate crescută și preț atractiv. Aceste întrerupătoare sunt adesea ideale pentru aplicații „low cost” - în care costul de înlocuire a comutatorului sau repararea întrerupătorului este minim. Întrerupătoarele sunt proiectate pentru aplicații care necesită o presiune de cel puțin 100 N și sunt disponibile în versiuni cu capacitate de încărcare de la 16A la 26A.
Întrerupătoarele din seria V15 sunt disponibile într-o gamă largă de versiuni standard, cu elemente de excitație diferite, cu parametri electrici diferiți, forțe de presiune și sisteme electrice diferite. Au certificate internaționale (ENEC, CQC, UL, cUL).

Caracteristici:
• O gamă largă de curenți
• Drept, cu role, cu role simulate și cu elemente speciale de excitație
• Versiuni speciale cu alte pini disponibile la cerere
• Munca precisă și versatilitatea
• Domeniu larg de temperatură
• Certificări internaționale (ENEC, CQC, UL, cUL)

Exemple de aplicație
• Dispozitive
• Jocuri
• Automate automate
• Încălzitoare de apă
• Elemente de instalații de control industrial
avantaje
• Multe aplicații diferite datorită versatilității comutatoarelor, o gamă largă de curenți de comutare și o gamă largă de elemente de excitație
• Funcționează cu conexiuni izolate și cele mai multe tipuri de găuri de conectare rapidă
• Fiabilitatea și repetabilitatea muncii într-o gamă largă de condiții

MICRO SWITCH ™ V-BASIC Switch-uri STANDARD SERIE V15
Date tehnice:

Rezistență la izolație > 100 mΩ (500 V=)
Forța dielectrică 1000 V~ (50 Hz/60 Hz, 1 min.)
Rezistența la contact max. 100 mΩ
Frecvența de lucru - electrică 10 - 30 pornește pe minut
Frecvența de funcționare - mecanică maximum 300 porniri pe minut
Viteza de acțiune 0,1 mm – 1 m / s.
Durabilitatea utilizării - mecanică

5 milioane de cicluri (rezistență 200 g);
1 milion de cicluri (rezistență > 200 g);
Durabilitatea utilizării - electric cel puțin 6.000 sau 50.000 de atașamente
Temperatura de depozitare

de la -25 ° C la 100 ° C
[de la -13 ° F la 212 ° F]
Umiditatea de depozitare max 85% (umiditate relativă)
Micro-deconectare (µ) decalaj între contacte
Certificat: ENEC, CQC, UL, cUL
Specificații electrice
Parametri electrici
5:00 AM ENEC/CQC:5 (2,5)A, 125 V~/250 V~ (50000 cicluri)
10:00 AM UL/cUL: 10A 1% HP, 125 V~/250 V~ (100000 cicluri)\
11:00 AM ENEC/CQC; 11(3)A, 125/150V~ UL/cUL; 11(3)A, 125/150V~
16 A ENEC/CQC; 16(4)A, 250 V~ (50000 cykli) UL/cUL; \[&]A HP, 125 V~/250 V~ (6000 cicluri)
22 A ENEC/CQC: 22(8)A, 250 V~ (10000 cykli) UL/cUL: 22A 1 HP, 125V~/250V~ (6000 cicluri)
26 A ENEC: 26(10)A, 250 V~ (25000 cicluri)

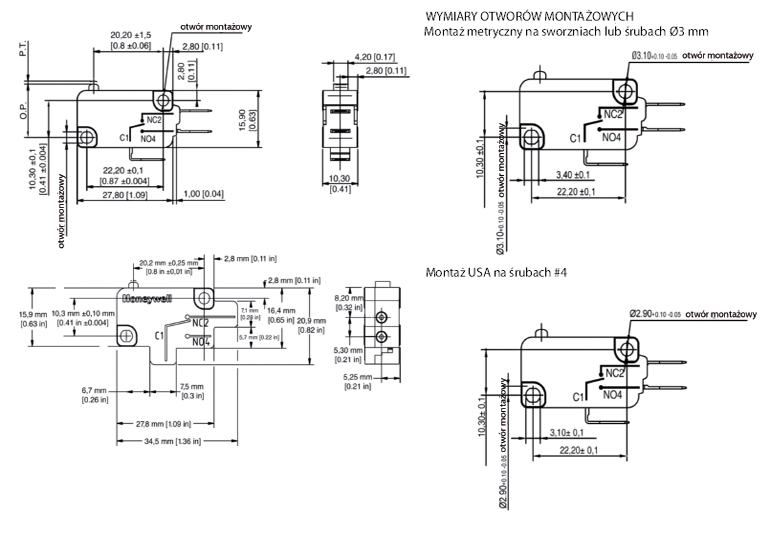

Dimensiuni

MIKROPRZEŁĄCZNIKI MICRO SWITCH™ TYPU V-BASIC wymiary

Întrerupătoare electromecanice de bază

Dimensiunile conectorului

Cuplaj rapid tip C - lățime 6,35 mm x 0,8 mm grosime

MIKROPRZEŁĄCZNIKI MICROSWITCH szybkozłącze

Cuplaj rapid tip D– 4,80 mm lățime x 0,8 mm grosimeMIKROPRZEŁĄCZNIKI MICROSWITCH szybkozłącze

Cuplaj rapid tip D– 4,80 mm lățime x 0,8 mm grosimeMIKROPRZEŁĄCZNIKI MICROSWITCH szybkozłącze

MICRO SWITCH ™ V-BASIC Switch-uri STANDARD SERIE V15

MANETE STANDARD

Cod / descriere a pârghiei Dimensiuni
A01 / Manetă simplă, scurtă MIKROPRZEŁĄCZNIKI MICROSWITCH A01 dżwignia prosta
A02 / Levier standard drept MIKROPRZEŁĄCZNIKI MICROSWITCH A02 dżwignia prosta
A03 / Manetă lungă, dreaptă MIKROPRZEŁĄCZNIKI MICROSWITCH A03 dżwignia prosta
A04 / Manetă cu role simulate MIKROPRZEŁĄCZNIKI MICROSWITCH A04 dżwignia prosta
A05 / Manetă scurtă cu role MIKROPRZEŁĄCZNIKI MICROSWITCH A05 dżwignia prosta
A06 / Manetă cu role MIKROPRZEŁĄCZNIKI MICROSWITCH A06 dżwignia prosta

COMUTATE ELECTROMECANICE, TIP DE BAZĂ

Număr de catalog

Codarea numerelor de catalog MICRO SWITCH® din seria V15

VIS

T

16

C

Z

200

A

01

XX

K
Tip comutator Clasa de temperatură °c Parametrii electrici Tip Pin Cod de configurare pin Forța de comutare max Poziția pârghiei Tip de levier Desemnare specială Montarea găurilor
Micro-comutatoare MICRO SWITCH ™ tip V-Basic, Switch Standard seria VI5 T
T 125		 5 ENEC/CQC: 5 (2.5) A, 125 V~/250 V~ (50000 cicluri) CS Quick Coupler 6,35 mm x 0,80 mm [0,250 inch x 0,032 inch] Z
SPDT monopol, două poziții		 100
100gf 0,98 N		 Fără pârghie, numai tulpină Fără pârghie, numai tulpină

Caracterele speciale de marcare sunt utilizate numai dacă tipul de pin este "X" sau tipul de pârghie este "99" pentru a specifica că pârghia sau pârghia de comutare este de tip special. Descrieri detaliate despre diferențe sunt prezentate în datele tehnice detaliate ale produsului.

 Metric Ø3.1 mm
  H
T150		 10
UL/cUL: 10 A 1½ HP, 125 V~/250 V~ (100000 cicluri)		 D Cuplaj rapid 4,80 mm x 0,8 mm [0,187 inci x 0,032 inchi] P
SPST-NO unipolar, cu o singură poziție, ia contact		 200
200 gf 1,96N		 ADeparte de tulpină 01 Manetă scurtă, dreaptă K
american02,9 mm
  S
T85		 11 ENEC/CQC: 11(3) A, 125/150 V~ 25T85 |i 5E4 UL/cUL: 11(3) A, 125/150 V~ 25T85 |i 5E4 E 4,80 mm x 0,5 mm [0,187 inci x 0,020 inchi] Cupla rapidă C
SPST-NC unipolar, cu o singură poziție normal închisă		 300
300 gf 2,94 N		 B
W pobliżu trzpienia		 02 Pârghia dreaptă standard
    16 ENEC/CQC: 16(4)A 250 V~ UL/cUL: 16 1/2HP 125/250 V~ H Conectori push-in   400
400 gf 3,92 N		   03 Manetă lungă, dreaptă
    22 ENEC/CQC: 22(8) A, 250 V~ UL/cUL: 22 A 1HP, 125/250 V~         04 Manetă cu role simulate
    26
ENEC: 26(10) A, 250 v~		         05 Manetă scurtă cu role
              06 Manetă cu role
              99 Pârghia specială


Renunțare la răspundere: Nu toate configurațiile enumerate aici sunt disponibile în prezent.
