Microîntrerupătoare seria SE
  • Microîntrerupătoare seria SE

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

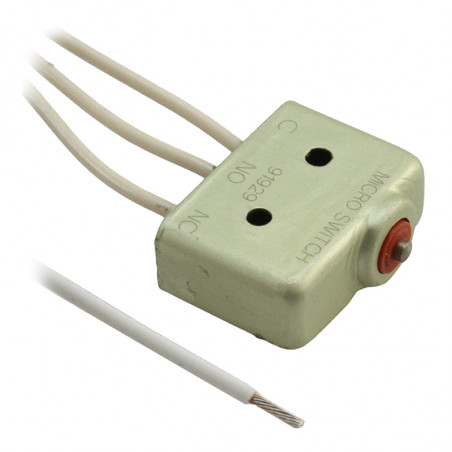

Microîntrerupătoare seria SE

Seria SE sunt comutatoare mici, rezistente la mediu. Durabilitatea ridicată combinată cu diferite pârghii face posibilă utilizarea în multe aplicații dificile.

Date tehnice:

• temperatura maximă de lucru: 105 ° C
• capacitatea de transport curentă: 5A
• diferite tipuri de pârghie


Tip Parametri de contact Caracteristici Proprietăţi Lungimea cablului
[cm]
O.F.
[N]
R.F. min
[N]
P.T. max
[mm]
O.T. min
[mm]
D.T.max
[mm]
O.P.
[mm]

1SE1

SPDT 5A/125 sau
250VAC, 60Hz
1,39-4,73 1,11 1,27 0,08 0,1 10,8

Majoritatea aplicațiilor

30

5SE1

SPDT 5A/125 sau 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Ungere cu ulei 30

5SE1-3

SPDT 5A/125 sau 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Ungere cu ulei 90

5SE1-6

SPDT 5A/125 sau 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Ungere cu ulei 180

5SE1-12

SPDT 5A/125 sau 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Ungere cu ulei 360

Dimensiuni [Inch]

O.F. - Forța de comutare (forța de operare)
R. F. - Forța de eliberare
P. T. - ralanti (Pretravel)
J. Org - Interval activ (Overtravel)
D. T. - trupa moartă (călătorie diferențiată)
O.P. - Poziția de operare
F. P. - Poziția de repaus (Poziție liberă)

MIKROWYŁĄCZNIKI SERII SE wymiary

Manetele pentru microinterruptoare din seria SE
Tip Tipul de pârghie Lungime
[mm]
Caracteristici
O.F.
[N]
R.F. min
[N]
P.T. max
[mm]
O.T. min
[mm]
D.T.max
[mm]
O.P.
[mm]
F.P.
[mm]

JE1

Dreaptă 16,8 3,34 0,56 3,81 0,38 0,64 11,2 15± 0,76

JE5

Cu role 14,2 3,34 0,56 3,81 0,38 0,64 11,2 20,1± 0,76

JE12

Dreaptă 26,1 3,34 0,56 3,81 0,38 0,64 11,2 16,8± 0,76
