Producător: DACPOL

Modul cu două module - M2C..P

Bloc de alimentare cu două elemente LED cu termopan RY

Caracteristici:
• modul de alimentare cu diode cu două elemente cu răcire pe două fețe a radiatorului - RY
• răcire naturală

Aplicații tipice:
• redresoare, invertoare, surse de alimentare
• Regulatoare de curent continuu
• contactori de alimentare
• soft-start

Opțiuni:
• versiunea standard - Fig. 1
• execuție cu bare de bus;
• execuție cu radiator înnegrit;
• protecție termică;
• Sistem RC;
• siguranță;
• răcire forțată;

Selectarea blocului de alimentare:
• Se folosesc semiconductori diferiți în funcție de sarcina din blocul de alimentare. Mărimea semiconductorului utilizat este prezentată în tabelul 1.

Sistem

Condiții de lucru:
Blocurile de alimentare cu două elemente sunt proiectate să funcționeze în convertoare electronice de putere:
• temperatura aerului ambiant de la -100 C la +400 C;
• presiunea atmosferică de la 860hPa la 1060hPa;
• umiditatea relativă nu mai mare de 80% la 400 ° C
• răcirea aerului fără agenți chimici agresivi sau praf conductor.


Tabel 1 Parametrii tehnici ai blocurilor de alimentare


Tip modul

Curent mediu semiconductor

 IF(AV) [A]

Tensiune inversă și blocarea semiconductorului

U RRM
    [V]

 Curent de suprasarcină
I FSM
[A]		 Dimensiunile semiconductorului utilizat
[mm]		 Masa blocului
[kg]
M2C7P 450…650 400…2400 7000…10000 6,9
M2C8P 630…1000 400…8500 10000…24000 6,9
M2C9P 1000…2000 400…7500 20000…42000 16,4
M2C11P 1000…3200 400…6000 27000…65000 18,30

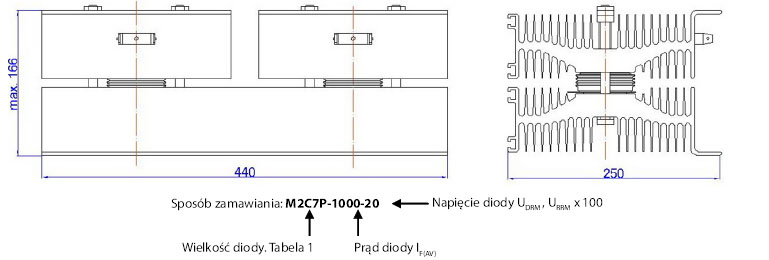

Schema blocului M2C...P
