Producător: DACPOL

Modul cu două module - M2C..W

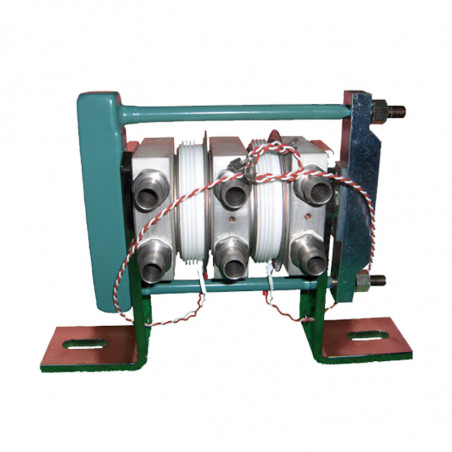

BLOCUL DE PUTERE TIRISTOR CU DOUĂ ELEMENTE CU ÎNCĂLZITOR DE APĂ

Caracteristici:
• modul de alimentare cu tiristor cu două elemente, cu radiator de apă
• răcire cu apă

Aplicații tipice:
• redresoare, invertoare, surse de alimentare
• Regulatoare de curent continuu
• contactori de alimentare
• soft-start

Opțiuni:
• versiunea standard - Fig. 1
• execuție cu bare de bus;
• execuție cu radiator înnegrit;
• protecție termică;
• Sistem RC;
• siguranță;
• răcire forțată;

Selectarea blocului de alimentare:
• Se folosesc semiconductori diferiți în funcție de sarcina din blocul de alimentare. Mărimea semiconductorului utilizat este prezentată în tabelul 1.

Figura 1
Sistem



Condiții de lucru:
Blocurile de alimentare cu două elemente sunt proiectate să funcționeze în convertoare electronice de putere:
• temperatura apei de răcire la intrare de la 50 C la 300 C la temperatura aerului înconjurător nu mai mică de -100 C
• presiunea atmosferică de la 860hPa la 1060hPa
• apa de răcire cu o rezistivitate nu mai mică de 5x105 Ω * cm, pH 5 până la 8 și o duritate nu mai mare de 80mg CaO / dm3



Tabel 1 Parametrii tehnici ai blocurilor de alimentare


Tip modul

Curent mediu semiconductor

 IF(AV) [A]

Tensiune inversă și blocarea semiconductorului

 U RRM
    [V]

 Curent de suprasarcină
I FSM
[A]		 Dimensiunile semiconductorului utilizat
[mm]		 Masa blocului
[kg]
M2C7W 450…650 400…2400 7000…10000 3,2
M2C8W 630…1000 400…8500 10000…24000 3,6
M2C9W 1000…2000 400…7500 20000…42000 6,9
M2C11W 1000…3200 400…6000 27000…65000 19,0


Schema blocului de alimentare  M2C..W
