Modul diodă - MOD..P
  • Modul diodă - MOD..P

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: DACPOL

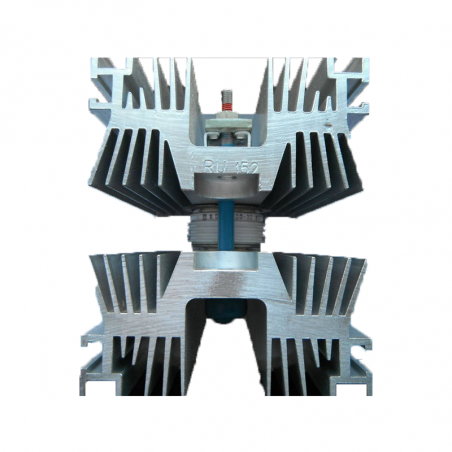

Modul diodă - MOD..P

Caracteristici:
• modul de alimentare cu diodă dintr-o bucată cu răcire pe două fețe a radiatorului - RY
• răcire naturală

Aplicații tipice:
• redresoare,
• surse de alimentare

Opțiuni:
• versiunea standard - Fig. 1
• execuție cu radiator înnegrit - Fig. 2
• versiunea specială - Fig. 3
• protecție termică
• Sistem RC
• siguranță
• răcire forțată

Selectarea blocului de alimentare:
• Se folosesc semiconductori diferiți în funcție de sarcina din blocul de alimentare. Mărimea semiconductorului utilizat este prezentată în tabelul 1.

Figura 1
Figura 2
Figura 3



Condiții de lucru:
Blocurile de alimentare cu un element sunt proiectate să funcționeze în convertoare electronice de putere:
• temperatura aerului ambiant de la -100 C la +400 C
• presiunea atmosferică de la 860hPa la 1060hPa
• umiditatea relativă nu mai mare de 80% la 400 ° C
• răcirea aerului fără agenți chimici agresivi sau praf conductor

Sistem



Tabel 1 Parametrii tehnici ai blocurilor de alimentare


Tip modul

Curent mediu semiconductor

IF(AV) [A]

Tensiune inversă și blocarea semiconductorului

 U RRM
    [V]

 Curent de suprasarcină
I FSM
[A]		 Dimensiunile semiconductorului utilizat
[mm]		 Masa blocului
[kg]
MOD7P 450…650 400…2400 7000… 10000 3,1
MOD8P 630…1000 400…8500 10000… 24000 3,3
MOD9P 1000…2000 400…7500 20000…42000 7,9
MOD11P 1000…3200 400…6000 27000…65000 12



Factorii de bază care afectează calitatea, durabilitatea și fiabilitatea blocurilor de alimentare sunt instalarea corespunzătoare a acestora și utilizarea semiconductorilor electrici adecvați electric.
Utilizarea blocurilor electrice dintr-o bucată realizate de DACPOL garantează asamblarea și selectarea corectă a parametrilor și facilitează întreținerea și repararea echipamentelor convertoare.


Schema blocului de putere MOD..P
