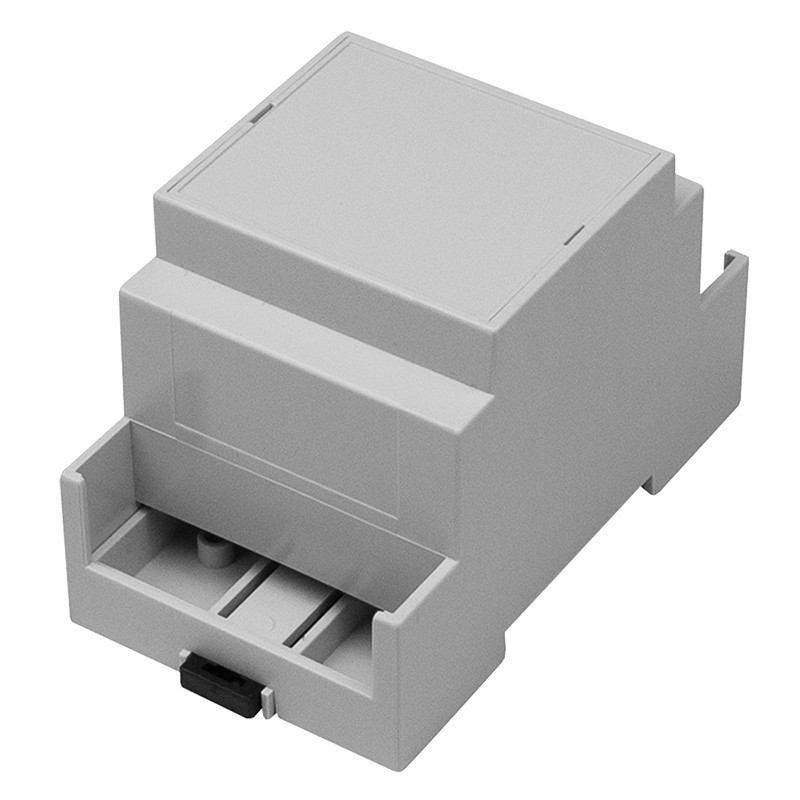

Carcasele modulare în înălțime standard pentru șină DIN Parametri: - Asamblare ușoară - Carcasa se potrivește cu o șină DIN de 35 mm - Orice alegere a terminalelor - Carcasa oferă protecție IP20 (protecție împotriva contactului cu degetul) - Instalarea a până la 3 PCB pe orizontală și până la 2/4 pe verticală. - Capacele în gri, roșu transparent sau pur - Panoul frontal este ideal pentru imprimarea logo-urilor sau a altor informații - Material gri, PC UL94-VO - Adaptor de șină DIN
Model
Lungime
Dimensiuni orizontale ale plăcilor [mm]
Dimensiuni verticale pentru faianță [mm]
Găuri de montare pe placă [mm]
[mm]
A
B
C
D
E
X
Y
CNMB/1-
17,5
86,5x14
57x14
41,8x14
34x59,6
40x14,8
6,2
18,3
CNMB/2-
36
86,5x33
57x32
42x32
34x59,6
40x33
6,2
18,3
CNMB/3-
53
86,5x50
57x49
42x49
34x59,6
40x50
8,8
18,3
CNMB/4-
71
86,5x68
57x67
42x67
34x59,6
40x68
8,8
18,3
CNMB/5-
88
86,5x84
57x83
42x83
34x59,6
40x84
8,8
18,3
CNMB/6-
106
86,5x103
57x102
42x102
34x59,6
40x103
8,9
18,3
CNMB/9-
159
86,5x156
57x155,5
42x155
34x59,6
40x155
8,9
18,3
CNMB/12-
212
86,5x208
57x207
57x207
34x59,6
40x208
8,9
18,3
ATENȚIE: Carcasa constă dintr-un element de bază, de sus și de montaj. Trebuie să specificați capacul și terminalele.
Exemplu: CNMB / - / 2 = spațiu pentru terminale de pe ambele părți ale carcasei CNMB / - / 1 = spațiu pentru terminale pe o parte a carcasei și versiune închisă pe cealaltă CNMB / 3ST / 2 = carcasă cu două locuri pentru 3 module în incintă închisă ST
Opțiuni suplimentare: - Alte culori precum negru, verde și albastru. - Protecție EMC
Versiuni pentru carcase:
ST/ închis
V / cu găuri de ventilație
W/ lungime perete
Ansamblu vertical PCB
Ansamblu orizontal de PCB
Carcasă cu două locuri pentru terminale
Carcasă cu un singur loc pentru terminale
Terminale
Versiune închisă
Model
Versiune
A [mm]
D [mm]
E [mm]
CNMB/1/TGS
închisă
17,5
15
14,3
CNMB/2/TGS
închisă
35,5
29,9
13,8
CNMB/3/TGS
închisă
52,8
45,5
13,8
CNMB/4/TGS
închisă
70,6
59,9
13,8
CNMB/5/TGS
închisă
87,6
79,5
13,8
CNMB/ /TGS
Pentru versiunile modulare 6, 9 și 12 utilizați CNMB / 3 / TGS
Versiune perforată, pas de 5,08 mm
Model
Versiune
Jumătate
A [mm]
D [mm]
E [mm]
CNMB/1/TG508P
perforat
3
17,5
15
14,3
CNMB/2/TG508P
perforat
6
35,5
29,9
13,8
CNMB/3/TG508P
perforat
9
52,8
45,5
13,8
CNMB/4/TG508P
perforat
12
70,6
59,9
13,8
CNMB/5/TG508P
perforat
15
87,6
79,5
13,8
CNMB/ /TG508P
Pentru versiunile modulare 6, 9 și 12 folosiți CNMB / 3 / TG508P
Versiune pre-găurită pas de 5,08 mm
Model
Versiune
Jumătate
A mm]
D [mm]
E [mm]
CNMB/1/TG508
găurită
3
17,5
15
14,3
CNMB/2/TG508
găurită
6
35,5
29,9
13,8
CNMB/3/TG508
găurită
9
52,8
45,5
13,8
CNMB/4/TG508
găurită
12
70,6
59,9
13,8
CNMB/5/TG508
găurită
15
87,6
79,5
13,8
CNMB/ /TG508
Pentru versiunile modulare 6, 9 și 12 utilizați CNMB / 3 / TG508
Versiune pre-găurită, pas de 7,5 mm
Model
Versiune
Jumătate
A [mm]
D [mm]
E [mm]
CNMB/1/TG750
găurită
3
17,5
15
14,3
CNMB/2/TG750
găurită
6
35,5
29,9
13,8
CNMB/3/TG750
găurită
9
52,8
45,5
13,8
CNMB/4/TG750
găurită
12
70,6
59,9
13,8
CNMB/5/TG750
găurită
15
87,6
79,5
13,8
CNMB/ /TG750
Pentru versiunile modulare 6, 9 și 12 folosiți CNMB / 3 / TG750
Versiune pre-găurită pas de 10,16 mm
Model
Jumătate
A [mm]
D [mm]
E [mm]
Versiune
CNMB/1/TG100
găurită
3
17,5
15
14,3
CNMB/2/TG100
găurită
6
35,5
29,9
13,8
CNMB/3/TG100
găurită
9
52,8
45,5
13,8
CNMB/4/TG100
găurită
12
70,6
59,9
13,8
CNMB/5/TG100
găurită
15
87,6
79,5
13,8
CNMB/ /TG100
Pentru versiunile modulare 6, 9 și 12 folosiți CNMB / 3 / TG100
Modulul de rapel
Caracteristici: - inaltime 16 mm - balamale pe capac - slot suplimentar pentru PCB
Model
Lățime [mm]
CNMB/2/E
34,7
CNMB/3/E
52
CNMB/4/E
70
CNMB/5/E
86,5
CNMB/6/E
104,5
CNMB/9/E
157,7
Versiune plata
Versiune ovala
Model
Versiune
CNMB/1/PR
Roșu plat transparent
CNMB/2/PR
Roșu plat transparent
CNMB/3/PR
Roșu plat transparent
CNMB/4/PR
Roșu plat transparent
CNMB/5/PR
Roșu plat transparent
CNMB/6/PR
Roșu plat transparent
CNMB/9/PR
Roșu plat transparent
CNMB/12/PR
Mat plat transparent
CNMB/1/PS
Mat plat transparent
CNMB/2/PS
Mat plat transparent
CNMB/3/PS
Mat plat transparent
CNMB/4/PS
Mat plat transparent
CNMB/5/PS
Mat plat transparent
CNMB/6/PS
Mat plat transparent
CNMB/9PS
Mat plat transparent
CNMB/12/PS
Mat plat transparent
CNMB/1/PC
Curat plat transparent
CNMB/2/PC
Curat plat transparent
CNMB/3/PC
Curat plat transparent
CNMB/4/PC
Curat plat transparent
CNMB/5/PC
Curat plat transparent
CNMB/6/PC
Curat plat transparent
CNMB/9/PC
Curat plat transparent
CNMB/12/PC
Curat plat transparent
CNMB/1/PG
Gri plat
CNMB/2/PG
Gri plat
CNMB/3/PG
Gri plat
CNMB/4/PG
Gri plat
CNMB/5/PG
Gri plat
CNMB/6/PG
Gri plat
CNMB/9/PG
Gri plat
CNMB/12/PG
Gri plat
Model
Versiune
CNMB/1/PRC
Oval roșu transparent
CNMB/2/PRC
Oval roșu transparent
CNMB/3/PRC
Oval roșu transparent
CNMB/4/PRC
Oval roșu transparent
CNMB/5/PRC
Oval roșu transparent
CNMB/6/PRC
Oval roșu transparent
CNMB/9/PRC
Oval roșu transparent
CNMB/1/PSC
Oval transparent curat
CNMB/2/PSC
Oval transparent curat
CNMB/3/PSC
Oval transparent curat
CNMB/4/PSC
Oval transparent curat
CNMB/5/PSC
Oval transparent curat
CNMB/6/PSC
Oval transparent curat
CNMB/9/PSC
Oval transparent curat
CNMB/1/PGC
Oval gri
CNMB/2/PGC
Oval gri
CNMB/3/PGC
Oval gri
CNMB/4/PGC
Oval gri
CNMB/5/PGC
Oval gri
CNMB/6/PGC
Oval gri
CNMB/9/PGC
Oval gri
Versiune ovala cu balamale
Model
Versiune
CNMB/2/HPCC
Ovale curate transparente cu balamale
CNMB/3/HPCC
Ovale curate transparente cu balamale
CNMB/4/HPCC
Ovale curate transparente cu balamale
CNMB/5/HPCC
Ovale curate transparente cu balamale
CNMB/6/HPCC
Ovale curate transparente cu balamale
CNMB/9/HPCC
Ovale curate transparente cu balamale
CNMB/2/HPRC
Ovale curate transparente cu balamale
CNMB/3/HPRC
Ovale curate transparente cu balamale
CNMB/4/HPRC
Ovale curate transparente cu balamale
CNMB/5/HPRC
Ovale curate transparente cu balamale
CNMB/6/HPRC
Ovale curate transparente cu balamale
CNMB/9/HPRC
Ovale curate transparente cu balamale
CNMB/2/HPGC
Gri ovale cu balamale
CNMB/3/HPGC
Gri ovale cu balamale
CNMB/4/HPGC
Gri ovale cu balamale
CNMB/5/HPGC
Gri ovale cu balamale
CNMB/6/HPGC
Gri ovale cu balamale
CNMB/9/HPGC
Gri ovale cu balamale
Versiunea cu balamale ovale poate fi utilizată doar cu modulul de rapel.
Adnotacja: Możliwość zakupu oddzielnych części do konfiguracji obudowy (moduł powiększający, lite osłony, pokrywy skrzynki modułu, osłony końcówek etc.)
