Producător: Galltec Mela Sensortechnik

Module de măsurare a umidității

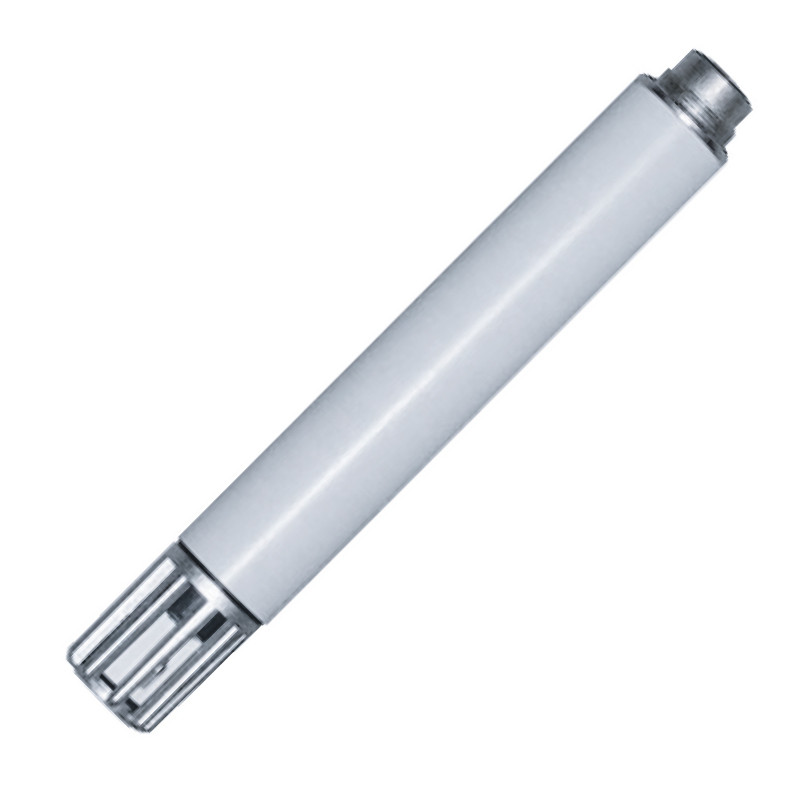

Acestea sunt module pregătite pentru asamblare pentru măsurarea umidității relative, a umidității relative și a temperaturii sau a temperaturii în aer și alte gaze neagresive. Dimensiunile lor mici și gama largă de tipuri le permit să fie utilizate în multe aplicații. Modulele de măsurare MELA sunt disponibile sub formă de plăci de circuit imprimat (OEM) sau cu manșon de montare cu cap. Vă recomandăm să folosiți module de tip "F" și "C" cu semnal de ieșire de 0 ... 1V pentru dispozitivele cu baterie, datorită cerințelor curente mici. Modulele de măsurare din seria GM sunt echipate cu filtru de protecție ZE17 și seria VM cu filtru ZE13 din oțel de înaltă calitate.

Instrucțiuni de utilizare
Modulul de măsurare trebuie instalat într-un loc cu un nivel caracteristic de umiditate. Acestea nu trebuie să fie instalate lângă un calorifer, pe pereții exteriori sau în locuri unde ar putea fi stropite. Asigurați-vă că elementul de măsurare este într-un loc bine ventilat. Viteza minimă a debitului de aer și tensiunea de alimentare trebuie respectate pentru senzorii cu ieșire de curent. Abaterile de la aceste valori pot provoca o eroare suplimentară din cauza încălzirii interne. Formarea de rouă nu dăunează senzorului, ci și depune praful. Totuși, acest lucru poate afecta dinamica măsurătorilor. Dacă există multă praf sau în cazul vitezei de curgere a aerului > 5m / s, vă recomandăm să utilizați filtrul de protecție ZE21 / ZE22 cu modulul GM. Acest filtru poate fi clătit pentru curățare. Praful acumulat poate fi îndepărtat prin suflare sau clătire în apă distilată. Nu atingeți niciodată suprafața foarte sensibilă a elementului de măsurare. În elementele din seria OM pot exista capacități parazitare, provocând erori suplimentare.

Date tehnice:

Umiditate
• Domeniul de măsurare 0...100%rh
• Precizia (MR 5 ... 95% rh la 10 ... 40 ° C) ±2% rh

• Eroare suplimentară (< 10 ° C, > 40 ° C

 <0,1%/K
• Timp de răspuns
  (T 90 pentru 1m/s) 10s
  (T90 pentru 1m/s seria xVM) 1min
Temperatura
• Element de măsurare (DIN IEC 751): Pt100 clasa B
• Domeniul de măsurare -30...80°C
clasa 1 / 3DIN disponibil la cerere
• Precizia:
  0...1V (-17...80 °C) ±0,2 K
  0...10V (-19...80 °C) ±0,2 K
  4...20mA ±0,3K
• Eroare suplimentară (< 10 ° C, > 40 ° C ±0,007K/ K
• Timp de răspuns (T 90) 10s
  xVM pentru 1m/s 1 min
Alte date
• Temperatura ambientală -40...80°C
• Consumul de energie electrică
  0...10V, 2x0...1V <5mA
  0...1V <1mA
• Viteza minima a aerului
  ieșire 2x4...20mA 1,5m/s
  4...20mA, 2x0...10V 1m/s
  0...10V, 2x0...10V 0,5m/s
• Sarcină rezistivă (tensiune de ieșire 0 ... 10V / 0 ... 1V) 310kW/32kW
• Încărcare (ieșire curentă) vezi grafic
• Tensiunea de alimentare
  ieșire curentă 12...30V DC
  ieșire de tensiune 0 ... 10V 15...30V DC
  ieșire de tensiune 0 ... 1V 6...30V DC
• Efect de autoîncălzire Pt100 (1m / s, 2mA, 20 ° C) 0,1K
Atenție:
Sub rezerva modificărilor tehnice
Versiuni senzori
Valoarea măsurată Ieșire Placa de circuite seria OM Seria GM montată într-un tub cu cap Seria VM într-un tub din oțel inoxidabil cu filtru
F
umiditate relativă		 4...20 mA

FOM 3/5

FGM 3/5

FVM 3/5
0...10 V

FOM 2/5

FGM 2/5

FVM 2/5
0...1 V

FOM 1/5

FGM 1/5

FVM 1/5*)
C

umiditate relativă
+ temperatura pasiva

 4...20 mA, Pt100

COM 3/5

CGM 3/5

CVM 3/5
0...10 V, Pt100

COM 2/5

CGM 2/5

CVM 2/5
0...1 V, Pt100

COM 1/5

CGM 1/5

CVM 1/5
K

umiditate relativă
+ temperatura

 2 x 4...20 mA

KOM 3/5

KGM 3/5

KVM 3/5
2 x 0...10 V

KOM 2/5

KGM 2/5

KVM 2/5
2 x 0...1 V

KOM 1/5

KGM 1/5

KVM 1/5
T
temperatura		 4...20mA

TOM 3/5

TGM 3/5

TVM 3/5
0...10V

TOM 2/5

TGM 2/5

TVM 2/5
0...1V

TOM 1/5

TGM 1/5

TVM 1/5
Greutate (aproximativ) 6g 23g 27g

ÎNCĂRCARE PENTRU REZULTATE CURENTEmoduła pomiaru wilgotności - obciązenie dla wyjścia prądowego
REGULI DE UMIDITATEMODUŁY POMIARU WILGOTNOŚCI zasadnosć zakresu wilgotnosci

Dimensiuni [mm]
Seria OM
MODUŁY POMIARU WILGOTNOŚCI seria OM wymiary
Seria GM
MODUŁY POMIARU WILGOTNOŚCI seria GM wymiary
Seria VM
MODUŁY POMIARU WILGOTNOŚCI seria VM wymiary
