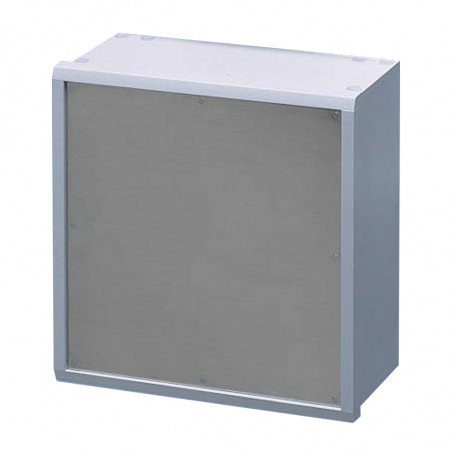

Carcasa de perete MULTITEC
  • Carcasa de perete MULTITEC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: METCASE

Carcasa de perete MULTITEC

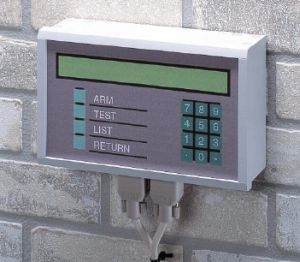

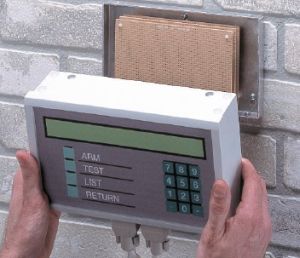

Carcasă universală pentru uz intern. Proiectare industrială și acces facil la carcasă din două părți la instalarea pe perete. Panoul posterior amovibil montat în sfera panoului frontal.

Ścienna obudowa MULTITEC 2 Ścienna obudowa MULTITEC 3

Ścienna obudowa MULTITEC 4

Trusa include livrarea 1-6:
1) Corpul carcasei
2) Panoul din spate
3) șuruburi M4 x 10 mm (4 buc)
4) Capacele de capăt (4 buc.)
5) șuruburi M4 x 6 mm (4 buc.)
6) piulițe M2.5 (buc. 6/8)
7) Panou / opțiune FF
8) Panou / opțiune RF frontală
Culori standard
Ścienna obudowa MULTITEC
Dimensiuni și desene Multitec
Multitec
Ścienna obudowa MULTITEC wymiary



Nr Versiune H W D

A
Panoul frontal

 B
Panoul frontal

M 52 15 105

 S 150 (5.90”) 150 (5.90”) 65 (2.55”) 129 (5.07”) 129 (5.07”)

M 52 16 105

 SL 150 (5.90”) 250 (9.84”) 65 (2.55”) 229 (9.01”) 129 (5.07”)

M 52 25 205

 M 250 (9.84”) 250 (9.84”) 100 (3.93”) 229 (9.01”) 229 (9.01”)

M 52 35 205

 L 250 (9.84”) 350 (13.77”) 100 (3.93”) 329 (12.95”) 229 (9.01”)

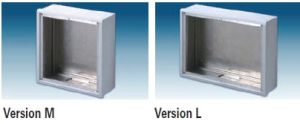

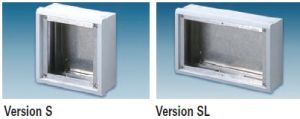

Ścienna obudowa MULTITEC 6 Ścienna obudowa MULTITEC 7

Panoul frontal FF

Nr Versiune A B

M 52 15 601

 S 129 (5.07”) 129 (5.07”)

M 52 16 601

 SL 229 (9.01”) 129 (5.07”)

M 52 25 601

 M 229 (9.01”) 229 (9.01”)

M 52 35 601

 L 329 (12.95”) 229 (9.01”)
Ścienna obudowa MULTITEC panel ff Ścienna obudowa MULTITEC panel ff



Panoul frontal RF
Nr Versiune A B

M 52 15 610

 S 128.5 (5.05”) 128.5 (5.05”)

M 52 16 610

 SL 228.5 (8.99”) 128.5 (5.05”)

M 52 25 610

 M 228.5 (8.99”) 228.5 (8.99”)

M 52 35 610

 L 328.5 (12.93”) 228.5 (8.99”)
Ścienna obudowa MULTITEC panel rf Ścienna obudowa MULTITEC panel rf
Rama de montare pe panou
Nr Versiune

M 52 15 101

 S

M 52 16 101

 SL

M 52 25 101

 M

M 52 35 101

 L
Ścienna obudowa MULTITEC ramka a Ścienna obudowa MULTITEC ramka II
