Producător: EATON Bussmann

Floodlight PXLED

Floodlight PXLED

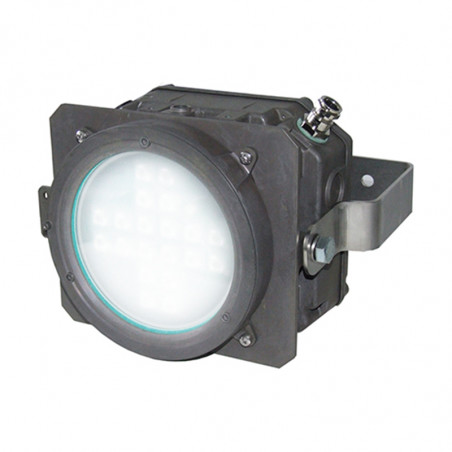

Lampa de inundare PXLED este un exemplu de corp de iluminat modular conceput pentru funcționarea în zone potențial explozive. Are mai multe caracteristici care o deosebesc de alte soluții disponibile pe piață.

Muncă în condiții dificile:
Datorită certificatului ATEX, farul PXLED poate fi utilizat oriunde există un pericol de explozie în sensul grupului de explozie II. Exemple de aplicații sunt industriile on-and offshore, industriile grele, chimice și petrochimice, petrolul [și] petrol, producția de farmacii și medicamente, energia, fabricile de uzină și stațiile de epurare. Pe lângă pericolul de explozie în sine, există și alte condiții dificile, cum ar fi praful, salinitatea, șocurile și vibrațiile, atmosfere corozive, vâscozitate ridicată a substanței sau temperaturi extreme pe care PXLED este capabil să le îndeplinească.

Înlocuire pentru lămpi convenționale
Gama de flux generată de la 5000 lm la 32000 lm permite înlocuirea practic a oricărei lampi inundabile convenționale cu surse de lumină „tradiționale” care au o putere de 70W la 600W. În plus, LED-urile de înaltă eficiență cu o eficiență de 110 lm / W permit economii de aproximativ 70% în comparație cu lămpile cu descărcare.

Modularitate
Designul modular vă permite să puneți laolaltă până la șase proiectoare de bază, în funcție de fluxul luminos necesar. Din motive de securitate, fiecare modul are propriul său circuit de alimentare separat, datorită căruia în cazul eșecului unuia dintre ele, celelalte funcționează în continuare.

Vitalitate
Temperatura ridicată a mediului în care funcționează corpurile de iluminat afectează negativ durata de viață a acestora. PXLED a fost proiectat împreună cu o carcasă specială a radiatorului, care datorită proiectării adecvate permite o eficiență mai mare decât disiparea căldurii standard. Durata de viață estimată a LED-urilor (L80) la + 55 ° C este estimată la cel puțin 60.000 ore. Aprindentul are propria caracteristică EX-q și este montat în secțiunea EX-e. În cazul unei defecțiuni, acesta poate fi înlocuit independent de restul farului.




Codul de produs al luminii PXLED
PXLED 10L A 7 57 C T0 E01
Tip de legătură:
PXLED		 Dimensiunea1):
5L = 5000 lm
10L = 10000 lm
15L = 15000 lm
20L = 20000 lm
25L = 25000 lm
30L = 30000 lm		 Flux:

A = lat
B = îngust

 CRI2):
7 = CRI >70
X = la comandă		 CCT3):
57 = 5700 K
XX = la comandă

Shade:
C = neted
F = înghețat la comandă

 Conectori:
T0 = tip 2410 - max. 6 mm2
TX = la comandă

Glande de cablu:
E01 = 2 x M25 metal ADE 1F2
E08 = 1 x plastic M25
EXX = la cerere
5L
10L
15L
20L
25L
30L

1) Valoarea furnizată este o valoare de proiectare și nu reflectă fluxul real.
2) CRI - indicele de redare a culorilor
3) CCT - Indicele temperaturii culorii

Comandă
Tip Sursa de lumină Curent Putere Glande de cablu Cod
PXLED 5L B 757 C E01 LED
5,386 lm		 restrâns

Proiector LED cu suport
49 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 110 001
PXLED 5L B 757 C E08 1 x dop de plastic M25 1 3042 110 008
PXLED 5L A 757 C E01 LED
5,207 lm		 larg

Proiector LED cu suport
49 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 111 001
PXLED 5L A 757 C E08 1 x dop de plastic M25 1 3042 111 008
PXLED 10L B 757 C E01 2 x LED
10,772 lm		 restrâns

Proiector LED cu suport
98 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 210 001
PXLED 10L B 757 C E08 1 x dop de plastic M25 1 3042 210 008
PXLED 10L A 757 C E01 2 x LED
10,414 lm		 larg

Proiector LED cu suport
98 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 211 001
PXLED 10L A 757 C E08 1 x dop de plastic M25 1 3042 211 008
PXLED 15L B 757 C E01 3 x LED
16,158 lm		 restrâns

Proiector LED cu suport
147 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 310 001
PXLED 15L B 757 C E08 1 x dop de plastic M25 1 3042 310 008
PXLED 15L A 757 C E01 3 x LED
15,621 lm		 larg

Proiector LED cu suport
147 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 311 001
PXLED 15L A 757 C E08 1 x dop de plastic M25 1 3042 311 008
PXLED 20L B 757 C E01 4 x LED
21,544 lm		 restrâns

Proiector LED cu suport
196 W

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 410 001
PXLED 20L B 757 C E08 1 x dop de plastic M25 1 3042 410 008
PXLED 20L A 757 C E01 4 x LED
20,828 lm		 larg

Proiector LED cu suport
196 W

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 411 001
PXLED 20L A 757 C E08 1 x dop de plastic M25 1 3042 411 008
PXLED 25L B 757 C E01 5 x LED
26,930 lm		 restrâns

Proiector LED cu suport
245 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 510 001
PXLED 25L B 757 C E08 1 x dop de plastic M25 1 3042 510 008
PXLED 25L A 757 C E01 5 x LED
26,035 lm		 larg

Proiector LED cu suport
245 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 511 001
PXLED 25L A 757 C E08 1 x dop de plastic M25 1 3042 511 008
PXLED 30L B 757 C E01 6 x LED
32,316 lm		 restrâns

Proiector LED cu suport
294 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 610 001
PXLED 30L B 757 C E08 1 x dop de plastic M25 1 3042 610 008
PXLED 30L A 757 C E01 6 x LED
31,242 lm		 larg

Proiector LED cu suport
294 wați

 2 x M25 metal
ADE 1F2 dla Ø 10-17 mm		 1 3042 611 001
PXLED 30L A 757 C E08 1 x dop de plastic M25 1 3042 611 008

Desene tehnice (dimensiuni în mm)
PXLED 5L PXLED 15L PXLED 25L


PXLED 10L PXLED 20L PXLED 30L



Mâner reglabil




Mâner reglabil pentru PXLED - dimensiuni în mm
  A B C D Ø
PXLED 05 343 50 120 - 13
PXLED 10 476 50 120 - 13
PXLED 15 606 50 120 - 13
PXLED 20 606 50 120 - 13
PXLED 25 858 50 120 270 13
PXLED 30 858 50 120 270 13

Date tehnice
  PXLED 5L PXLED 10L PXLED 15L PXLED 20L PXLED 25L PXLED 30L
Tip certificat folosit pentru
Certificat IECEx folosit pentru
Caracteristici ATEX 2014/34/EU D II 2 G Ex db eb op is q IIC T4 Gb / D II 2 D Ex tb op is IIIC T100°C Db
Caracteristici IECEx Ex db eb op is q IIC T4 Gb/ Ex tb op is IIIC T100°C Db
Temperatura de funcționare admisă -50°C do +55°C
Vitalitate LED L80 > 200.000 ore la 25 ° C / 60.000 ore la + 55 ° C
C10 viață de balast > 100.000 ore la 25 ° C / 60.000 ore la + 55 ° C
Tensiune nominală 110-277 V AC / 120-277 V DC
Curent nominal 1) 0,24 A 0,48 A 0,72 A 0,96 A 1,20 A 1,44 A
Frecvență 0/50-60 Hz
Factorul de putere cosφ1) ≥0,95
Aprinzător Balast electronic
1) Valoarea nominală la 230 V


Curbe de distribuție


PXLED 5L - 30L, curent îngust


PXLED 5L - 30L, curent larg
